Масляный радиатор — HITACHI ZW100

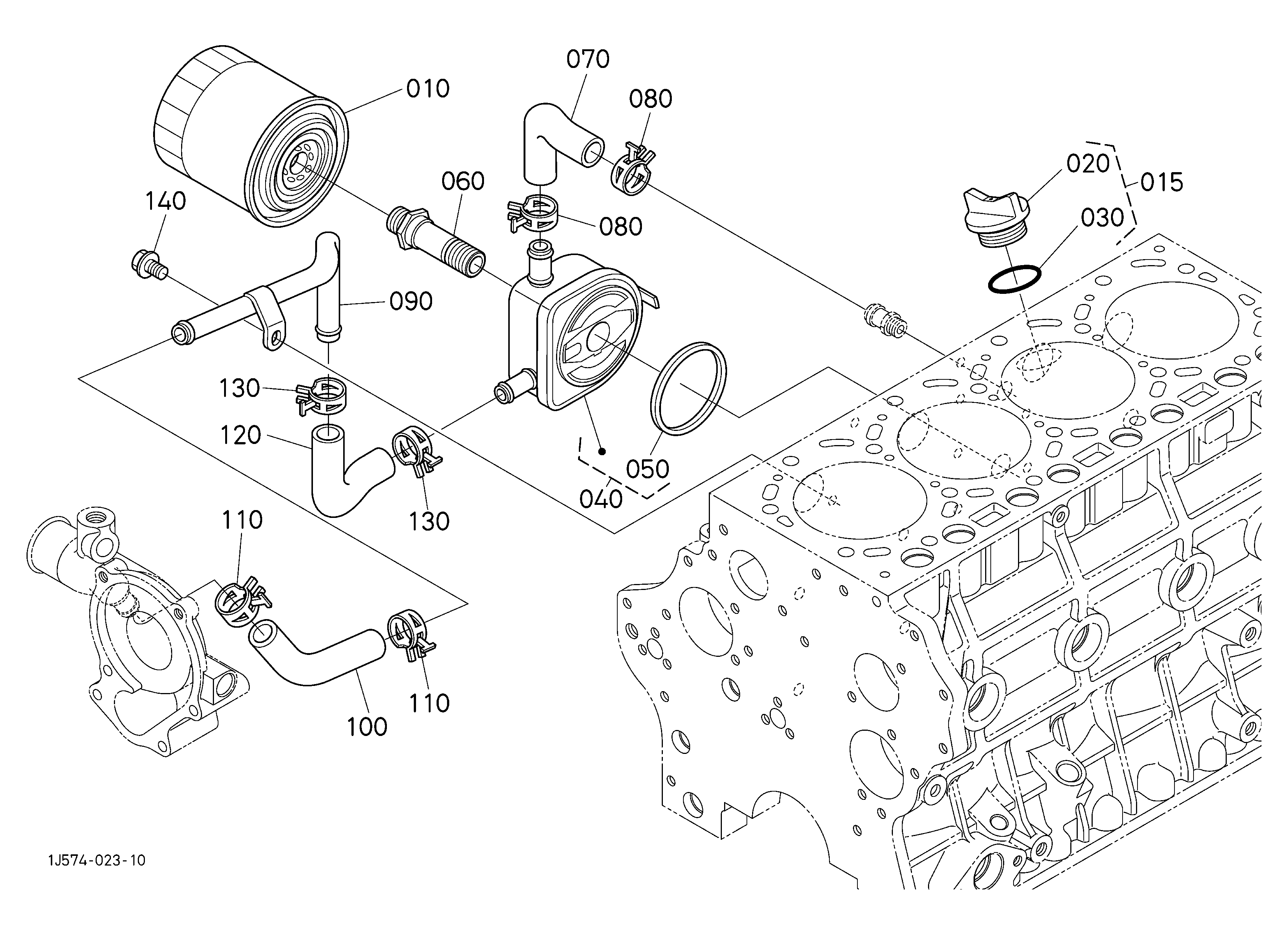

Заводская схема «Масляный радиатор» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1C02032430 | Картридж, масляный фильтр | 1 |
| 015 | KBT1C01033080 | В сборе пробка, O/заливная горловина | 1 |
| 020 | KBTE915133140 | Пробка, масляный заливная горловина | 1 |
| 030 | KBT0481750300 | Уплотнительное кольцо | 1 |
| 040 | KBT1C01037010 | В сборе радиатор, масляный | 1 |
| 050 | KBT1548437070 | Прокладка, масляный радиатор | 1 |
| 060 | KBT1J55032290 | Соединение, масляный радиатор | 1 |
| 070 | KBT1C01037150 | Трубка, масляный радиатор | 1 |
| 080 | KBT0931888200 | Хомут, шланг | 2 |
| 090 | KBT1C01037160 | Трубка, масляный коллер | 1 |
| 100 | KBT1C01037172 | Трубка, масляный коллер | 1 |
| 110 | KBT0931888200 | Хомут, шланг | 2 |
| 120 | KBT1C01037182 | Трубка, масляный коллер | 1 |
| 130 | KBT0931888200 | Хомут, шланг | 2 |
| 140 | KBT0175450814 | Болт, фланец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
