Рычаг управления — HITACHI ZW100

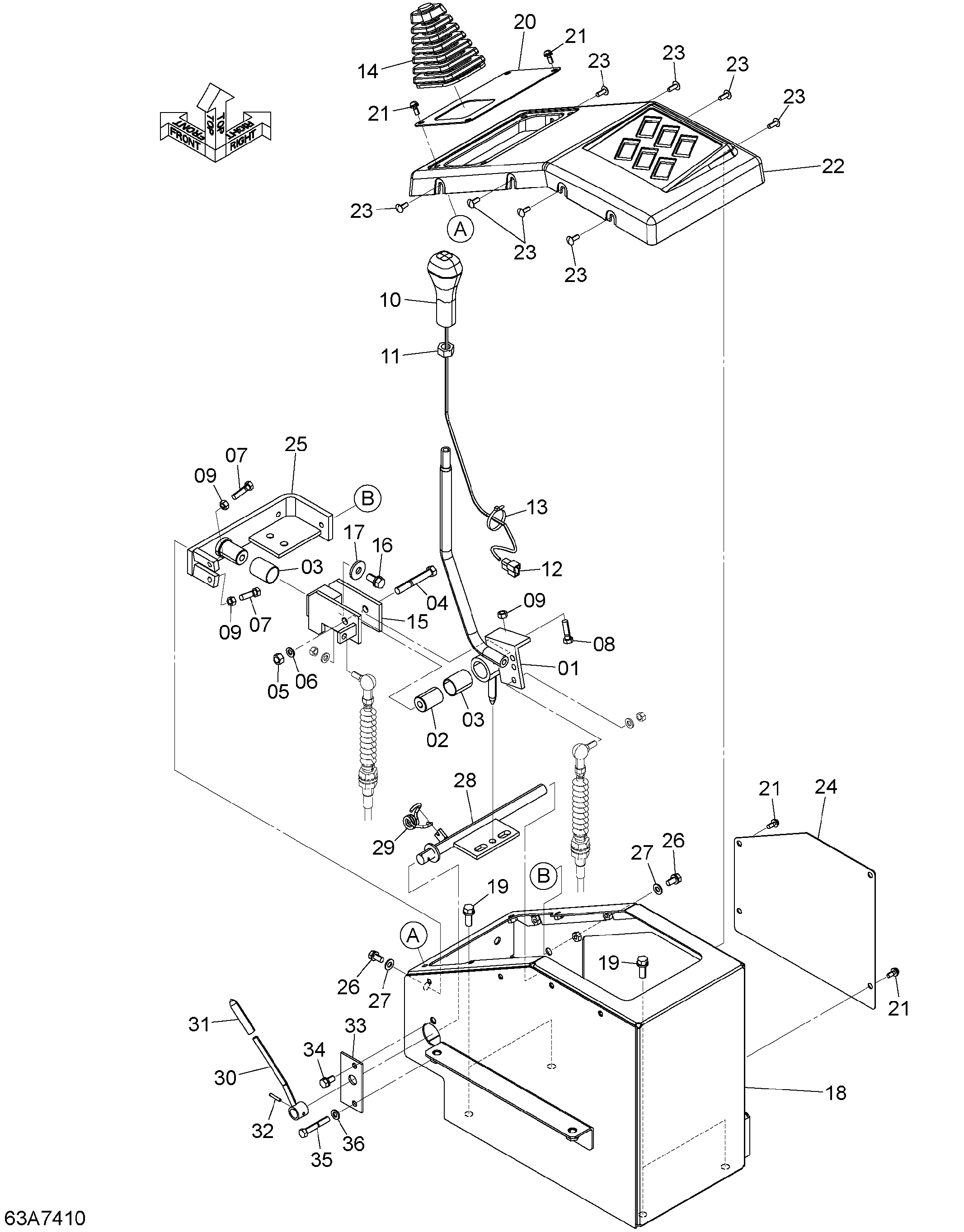

Заводская схема «Рычаг управления» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26407-42001 | Рычаг управление | 1 |
| 02 | 26327-42061 | Палец | 1 |
| 03 | 26327-42101 | Втулка | 2 |
| 04 | 01110-10065 | Болт | 1 |
| 05 | 01401-00010 | Гайка | 1 |
| 06 | 02010-00010 | Шайба | 1 |
| 07 | 01100-08030 | Болт | 2 |
| 08 | 01100-08025 | Болт | 1 |
| 09 | 01400-00008 | Гайка | 3 |
| 10 | 263B2-42121 | Ручка | 1 |
| 11 | 01400-00014 | Гайка | 1 |
| 12 | 26192-42721 | Разъём | 1 |
| 13 | 04913-10200 | Инсхулокк | 1 |
| 14 | 26387-42321 | Защитный чехол | 1 |
| 15 | 263A7-42441 | Бобышка | 1 |
| 16 | 01183-10020 | Болт | 1 |
| 17 | 26606-52721 | Шайба | 1 |
| 18 | 263A7-42421 | Короб управление | 1 |
| 19 | 01183-10025 | Болт | 4 |
| 20 | 263A7-42431 | Крышка | 1 |
| 21 | 01033-06016 | Винт | 8 |
| 22 | 263A7-42351 | Крышка | 1 |
| 23 | 263G4-12121 | Винт | 8 |
| 24 | 263A7-42391 | Крышка | 1 |
| 25 | 263A7-42401 | Кронштейн | 1 |
| 26 | 01183-08016 | Болт | 3 |
| 27 | 02000-00008 | Шайба | 3 |
| 28 | 26197-42021 | Тяга ограничитель | 1 |
| 29 | 26327-42081 | Пружина | 1 |
| 30 | 263A7-42411 | Рукоятка | 1 |
| 31 | 26387-42231 | Рукоятка | 1 |
| 32 | 02270-04022 | Пружина палец | 1 |
| 33 | 26407-42081 | Пластина | 1 |
| 34 | 01183-08016 | Болт | 1 |
| 35 | 01120-08050 | Болт | 1 |
| 36 | 02010-00008 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
