Задний консоль — HITACHI ZW100

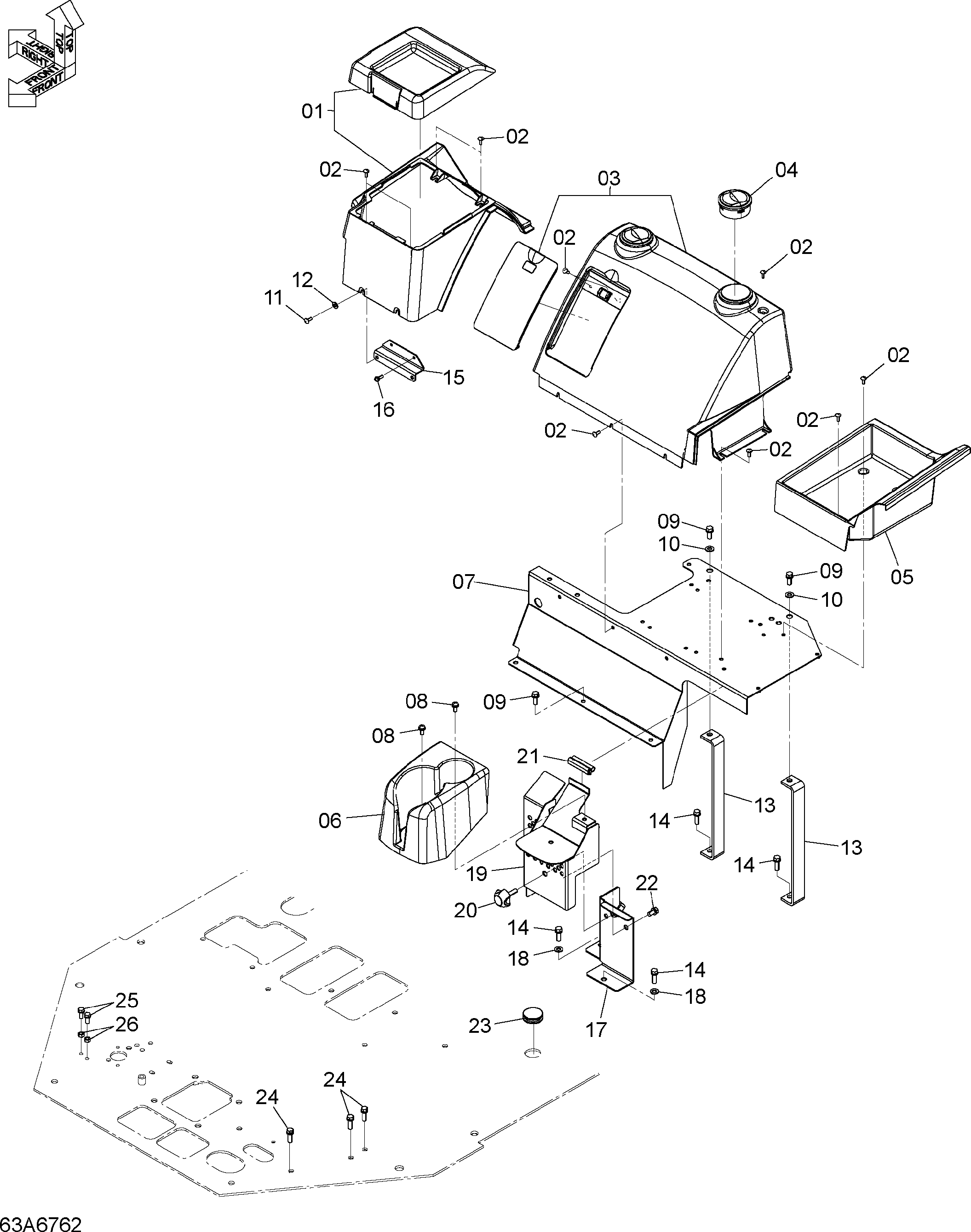

Заводская схема «Задний консоль» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-70323 | Крышка | 1 |
| 02 | 263G4-12121 | Винт | 16 |
| 03 | 263G6-70331 | Задний крышка | 1 |
| 04 | HL4693195 | Лоувер | 2 |
| 05 | 263G6-70781 | Крышка лункх короб | 1 |
| 06 | 263G6-72391 | Крышка дринк держатель | 1 |
| 07 | 263E6-72131 | Крышка | 1 |
| 08 | 01033-08020 | Винт | 2 |
| 09 | 01183-10025 | Болт | 5 |
| 10 | 02000-00010 | Шайба | 2 |
| 11 | 01172-06016 | Болт | 2 |
| 12 | 02000-00006 | Шайба | 2 |
| 13 | 263G6-70351 | Кронштейн | 2 |
| 14 | 01183-10030 | Болт | 4 |
| 15 | 263G6-70371 | Кронштейн | 1 |
| 16 | 01033-06020 | Винт | 2 |
| 17 | 263G6-70701 | Кронштейн | 1 |
| 18 | 02000-00010 | Шайба | 2 |
| 19 | 263G6-70711 | Кронштейн | 1 |
| 20 | 263G6-73651 | Ручка | 1 |
| 21 | 26606-43371 | Веатхер стрип | 1 |
| 22 | 01183-10020 | Болт | 2 |
| 23 | HL4288445 | Уплотнительная втулка | 1 |
| 24 | 01183-10025 | Болт | 3 |
| 25 | 01183-08020 | Болт | 2 |
| 26 | 01400-00008 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
