Рулевое управление колумн — HITACHI ZW100

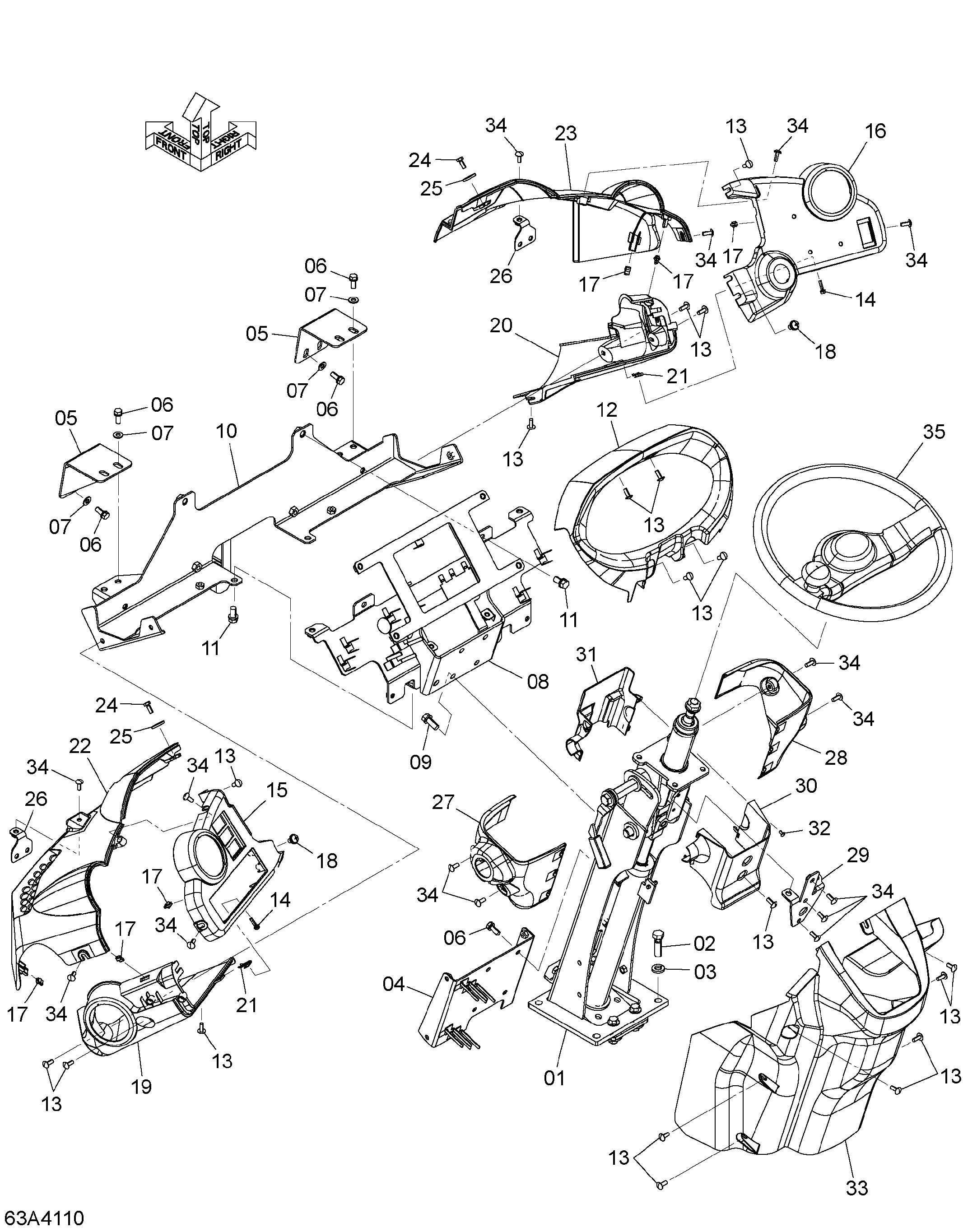

Заводская схема «Рулевое управление колумн» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E4-10081 | Рулевое управление колумн (D) | 1 |
| 02 | 01116-12040 | Болт | 4 |
| 03 | 02011-00012 | Шайба | 4 |
| 04 | 263G4-10111 | Кронштейн | 1 |
| 05 | 263E4-12281 | Кронштейн | 2 |
| 06 | 01183-08020 | Болт | 12 |
| 07 | 02000-00008 | Шайба | 8 |
| 08 | 263G4-10122 | Кронштейн | 1 |
| 09 | 01183-10025 | Болт | 4 |
| 10 | 263E4-10191 | Кронштейн | 1 |
| 11 | 01183-10020 | Болт | 4 |
| 12 | 263G4-12001 | Крышка | 1 |
| 13 | 263G4-12121 | Винт | 20 |
| 14 | 01042-05016 | Винт | 2 |
| 15 | 263G4-12022 | Крышка (LH) | 1 |
| 16 | 263G4-12032 | Крышка (RH) | 1 |
| 17 | 263G4-12231 | Зажим | 6 |
| 18 | 01033-08016 | Винт | 3 |
| 19 | 263G4-12042 | Крышка (LH) | 1 |
| 20 | 263G4-12052 | Крышка (RH) | 1 |
| 21 | 26506-92291 | Гайка | 2 |
| 22 | 263G4-12062 | Крышка (LH) | 1 |
| 23 | 263G4-12072 | Крышка (RH) | 1 |
| 24 | 01100-06016 | Винт | 2 |
| 25 | 26264-12101 | Шайба | 2 |
| 26 | 263G4-10171 | Кронштейн | 2 |
| 27 | 263G4-12102 | Крышка (LH) | 1 |
| 28 | 263G4-12112 | Крышка (RH) | 1 |
| 29 | 263G4-10151 | Кронштейн | 1 |
| 30 | 263G4-12081 | Крышка | 1 |
| 31 | 263G4-12091 | Крышка | 1 |
| 32 | 263G2-43931 | Винт таппинг | 2 |
| 33 | 263G4-12011 | Крышка | 1 |
| 34 | 263G4-12121 | Винт | 15 |
| 35 | HL4620263 | Колесо рулевое управление (хитакх) | 1 |
| 35 | 26554-12001 | Колесо рулевое управление (TCM) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
