Йеллов поворотный маяк (RLY001, RLY101, RLY201) — HITACHI ZW100

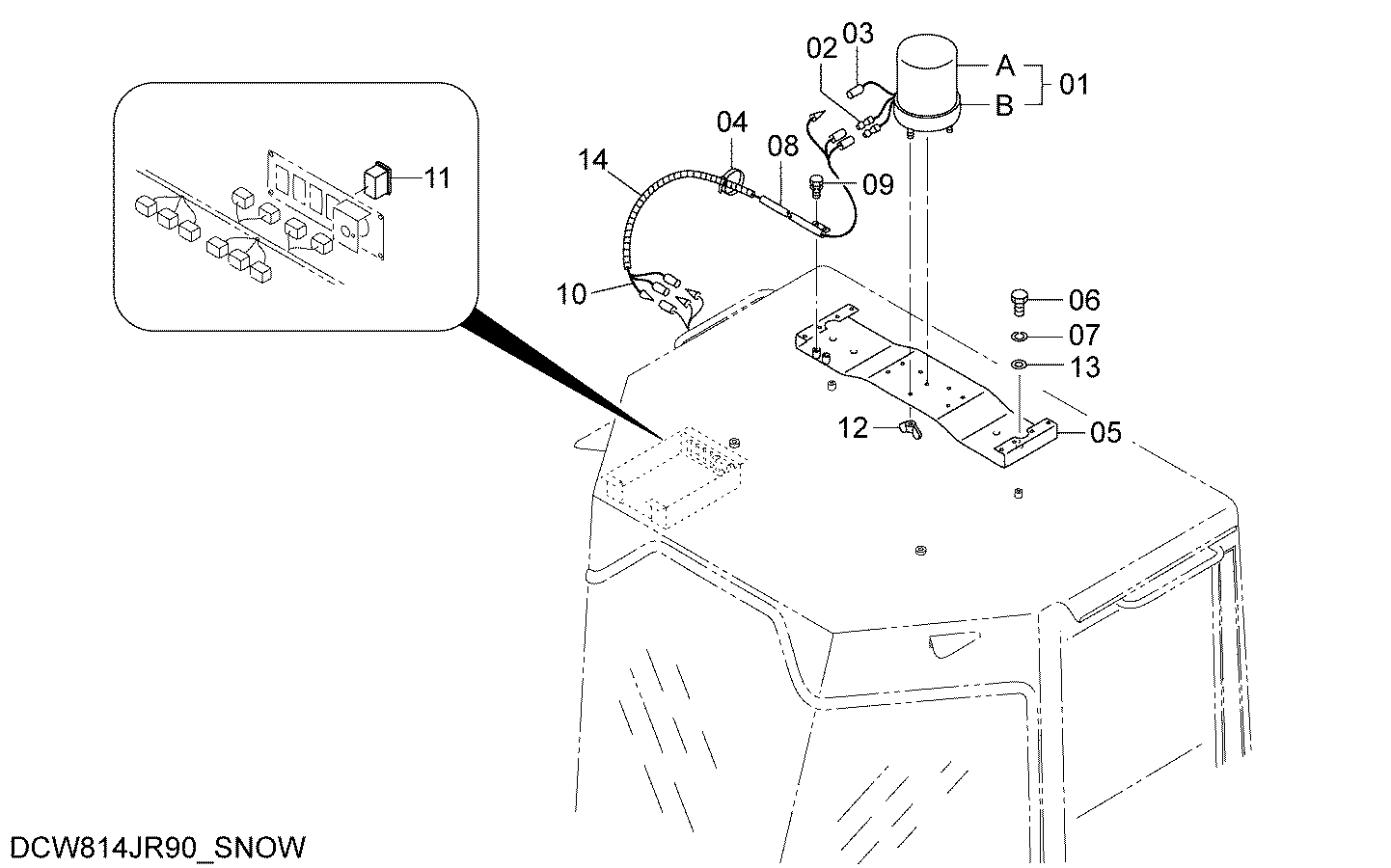

Заводская схема «Йеллов поворотный маяк (RLY001, RLY101, RLY201)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 56111-62392 | Фонарь ротатинг (йеллов) | 1 |
| 01A | 56190-57261 | Лампа | 1 |
| 01B | 56190-57181 | Глобе | 1 |
| 02 | 58490-50931 | Клемма | 2 |
| 03 | 58490-50941 | Клемма | 1 |
| 04 | 04913-11200 | Инсулокк | 2 |
| 05 | 56401-64423 | Кронштейн | 1 |
| 06 | 01110-16030 | Болт | 2 |
| 07 | 02010-00016 | Шайба | 2 |
| 08 | 563G2-43021 | Трубка | 1 |
| 09 | 01183-10020 | Болт | 2 |
| 10 | 563G2-43071 | Провод жгут проводов | 1 |
| 11 | 563G2-42041 | Выключатель | 1 |
| 12 | 01421-00008 | Винг гайка (RLY201) | 3 |
| 13 | 02000-00016 | Шайба | 2 |
| 14 | 04762-15040 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
