Коврик, провод жгут проводов (SCB002) — HITACHI ZW100

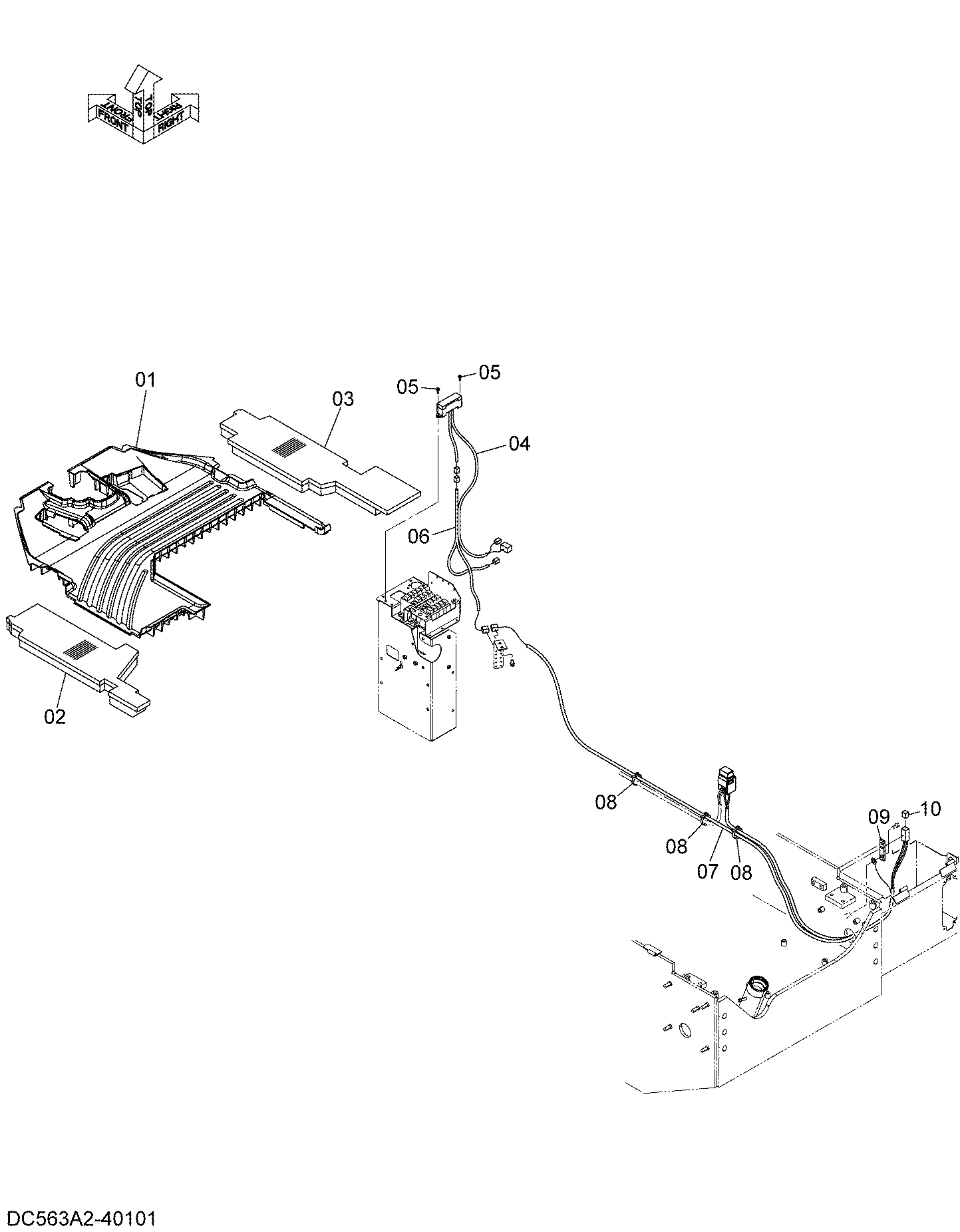

Заводская схема «Коврик, провод жгут проводов (SCB002)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E6-70111 | Коврик пола | 1 |
| 01 | 563E6-70101 | Коврик пол(TC0001) | 1 |
| 02 | 563A6-72441 | Коврик пола | 1 |
| 03 | 563A6-72451 | Коврик пола | 1 |
| 04 | 563A2-42471 | Провод жгут проводов | 1 |
| 04A | 263G2-44421 | Предохранитель (65A) | 1 |
| 05 | 01033-06020 | Винт | 2 |
| 06 | 268E6-72813 | Провод жгут проводов | 1 |
| 07 | 563A2-42481 | Провод жгут проводов | 1 |
| 08 | 04913-11200 | Инсулокк | 10 |
| 09 | 563A2-42491 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
