Кабина крепление (SCB002) — HITACHI ZW100

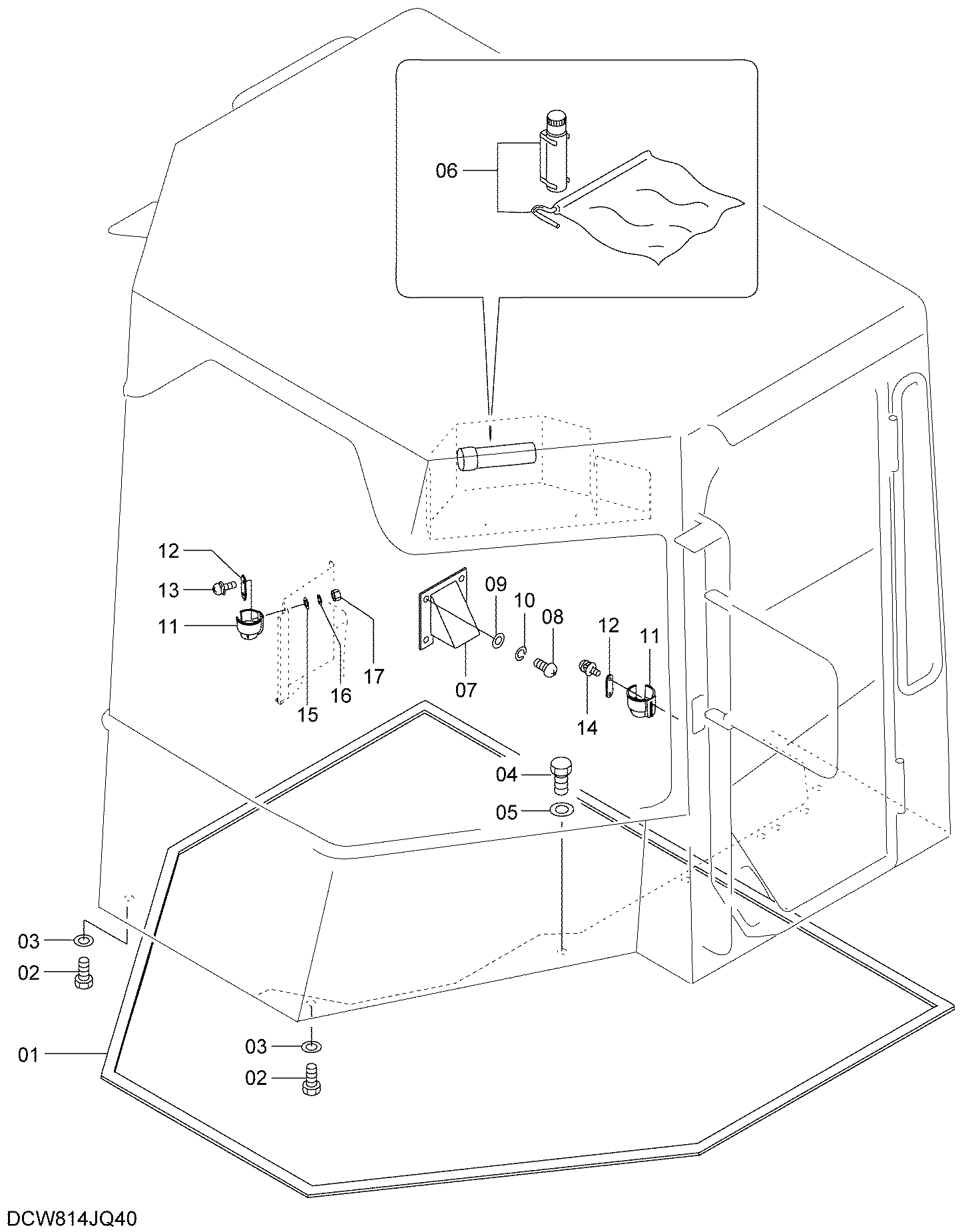

Заводская схема «Кабина крепление (SCB002)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-73561 | Изолятор | 1 |
| 02 | 01116-12040 | Болт | 4 |
| 03 | 26063-02111 | Шайба | 4 |
| 04 | 01116-16040 | Болт | 10 |
| 05 | 190A3-02051 | Шайба | 10 |
| 06 | 56501-61001 | Смоке кандле | 1 |
| 07 | 563G6-73321 | Крышка | 1 |
| 08 | 01031-08016 | Винт | 4 |
| 09 | 02000-20008 | Шайба | 4 |
| 10 | 02010-20008 | Шайба | 4 |
| 11 | 563G6-73701 | Держатель | 2 |
| 12 | 563G6-73711 | Пластина | 2 |
| 13 | 01031-06020 | Винт | 2 |
| 14 | 01033-06016 | Винт | 2 |
| 15 | 02000-00006 | Шайба | 2 |
| 16 | 02010-00006 | Шайба | 2 |
| 17 | 01400-00006 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
