Навес (2) — HITACHI ZW100

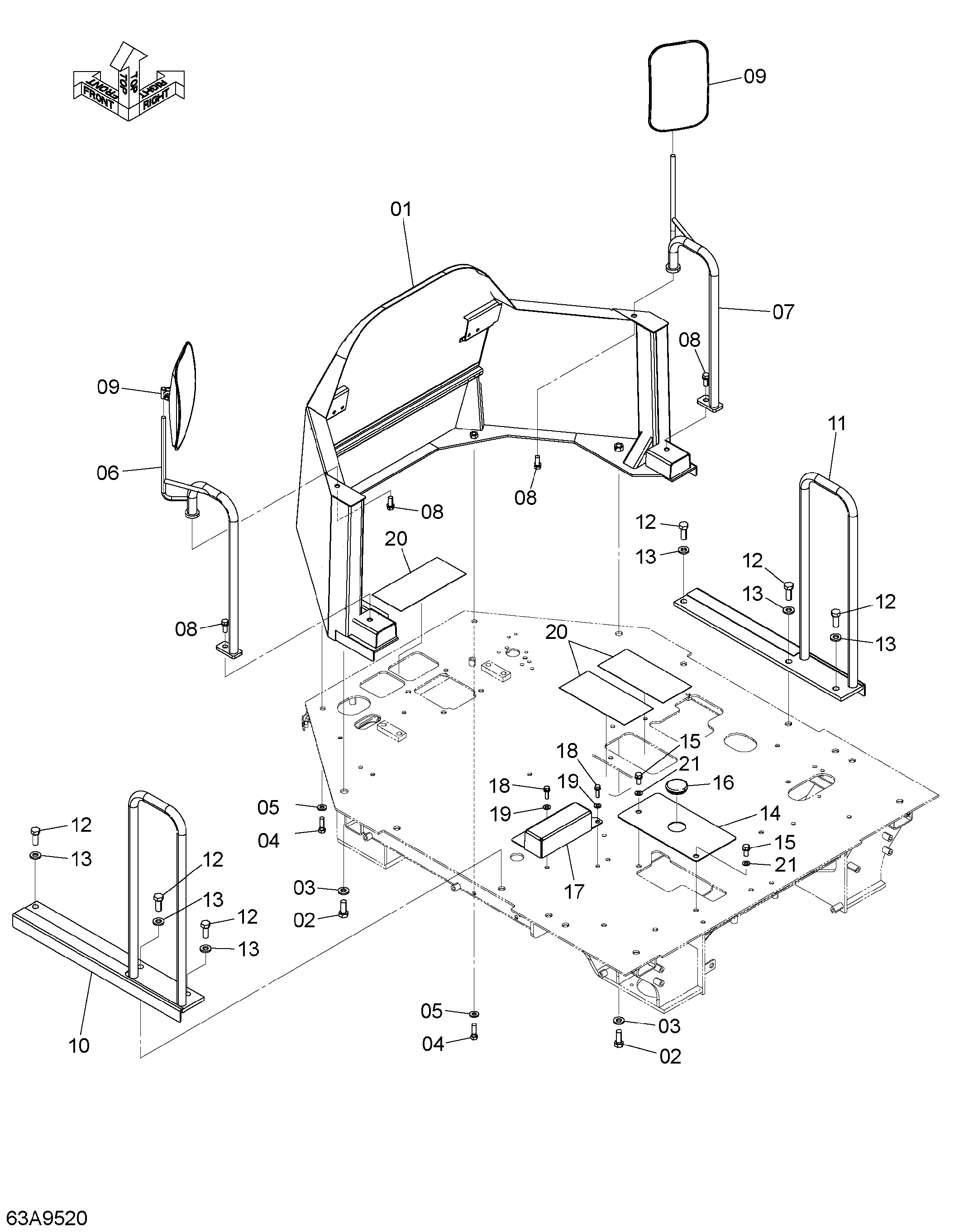

Заводская схема «Навес (2)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563A9-52081 | Защитный кожух | 1 |
| 02 | 01116-16040 | Булт | 2 |
| 03 | HLJ222016 | Шайба | 2 |
| 04 | 01116-12040 | Булт | 2 |
| 05 | HLJ222012 | Шайба | 2 |
| 06 | 563A9-52041 | Хандралл (LH) | 1 |
| 07 | 563A9-52051 | Хандралл (RH) | 1 |
| 08 | 01183-12030 | Болт | 4 |
| 09 | 26409-32021 | Зеркало | 2 |
| 10 | 563A9-52061 | Хандралл (LH) | 1 |
| 11 | 563A9-52071 | Хандралл (RH) | 1 |
| 12 | 01116-16040 | Болт | 6 |
| 13 | HLJ222016 | Шайба | 6 |
| 14 | 563A6-72071 | Пластина | 1 |
| 15 | 01183-12025 | Болт | 2 |
| 16 | 56600-58541 | Уплотнительная втулка | 1 |
| 17 | 563A6-72081 | Ограничитель | 1 |
| 18 | 01183-10030 | Болт | 2 |
| 19 | 02000-00010 | Шайба | 2 |
| 20 | 563A6-72101 | Уплотнение пластина | 3 |
| 21 | 02000-00012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
