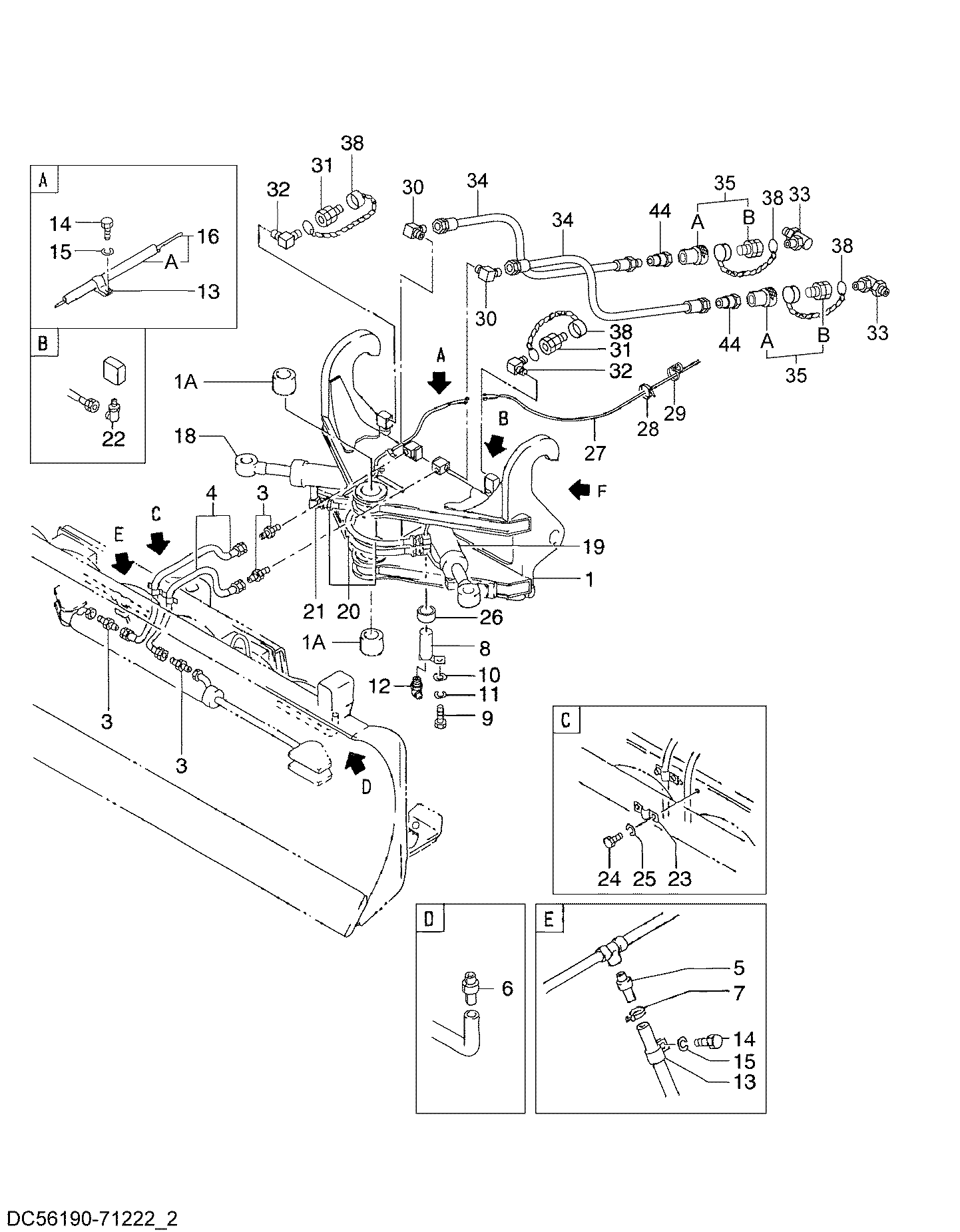

Боковой скольжение поворотный плуг для быстрый быстросъёмное устройство (2/2)(SAP001) — HITACHI ZW100

Заводская схема «Боковой скольжение поворотный плуг для быстрый быстросъёмное устройство (2/2)(SAP001)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	56190-71811	Водило в сборе	1
1A	56190-71241	Втулка	2
3	04137-00404	Ниппель	4
4	56383-22021	Шланг	2
5	56383-02311	Резиновая прокладка	1
6	56383-02321	Резиновая прокладка	2
7	04911-00016	Зажим	1
8	56383-01061	50Палец	2
9	01116-12025	Болт	2
10	26096-42351	Шайба	2
11	02010-00012	Шайба	2
12	04901-00190	Пресс-маслёнка	2
13	HL4190253	Зажим	3
14	01110-10016	Болт	3
15	02010-00010	Шайба	3
16	58491-65961	Проводка в сборе	1
16A	58491-64901	Плотектор шланг	1
18	56383-02041	Поворотный гидроцилиндр	1
19	56383-02051	Поворотный гидроцилиндр	1
20	56383-02091	Шланг	4
21	29817-62521	Угловой штуцер 90	2
22	24067-67011	Свивел соединение	2
23	563C0-63281	Хомут	2
24	01110-10016	Болт	4
25	02010-00010	Шайба	4
26	25389-12831	Втулка	2
27	563G0-62471	Жгут проводов	1
28	04913-11100	Инсхулокк	15
29	H4441695	Ленточный зажим	10
30	04112-00404	Угловой штуцер	2
31	56380-54481	Коупринг харф	2
32	56383-02151	Угловой штуцер 90	2
33	56501-65021	Соединение	2
34	56383-22091	Шланг	2
35	56380-54461	Муфта селф уплотнение	2
35A	56380-54471	Коупринг харф	1
35B	56380-54481	Коупринг харф	1
38	56090-12131	Пылезащитный колпачок	2
44	56090-12111	Пыль пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
