Муфта — HITACHI ZW100

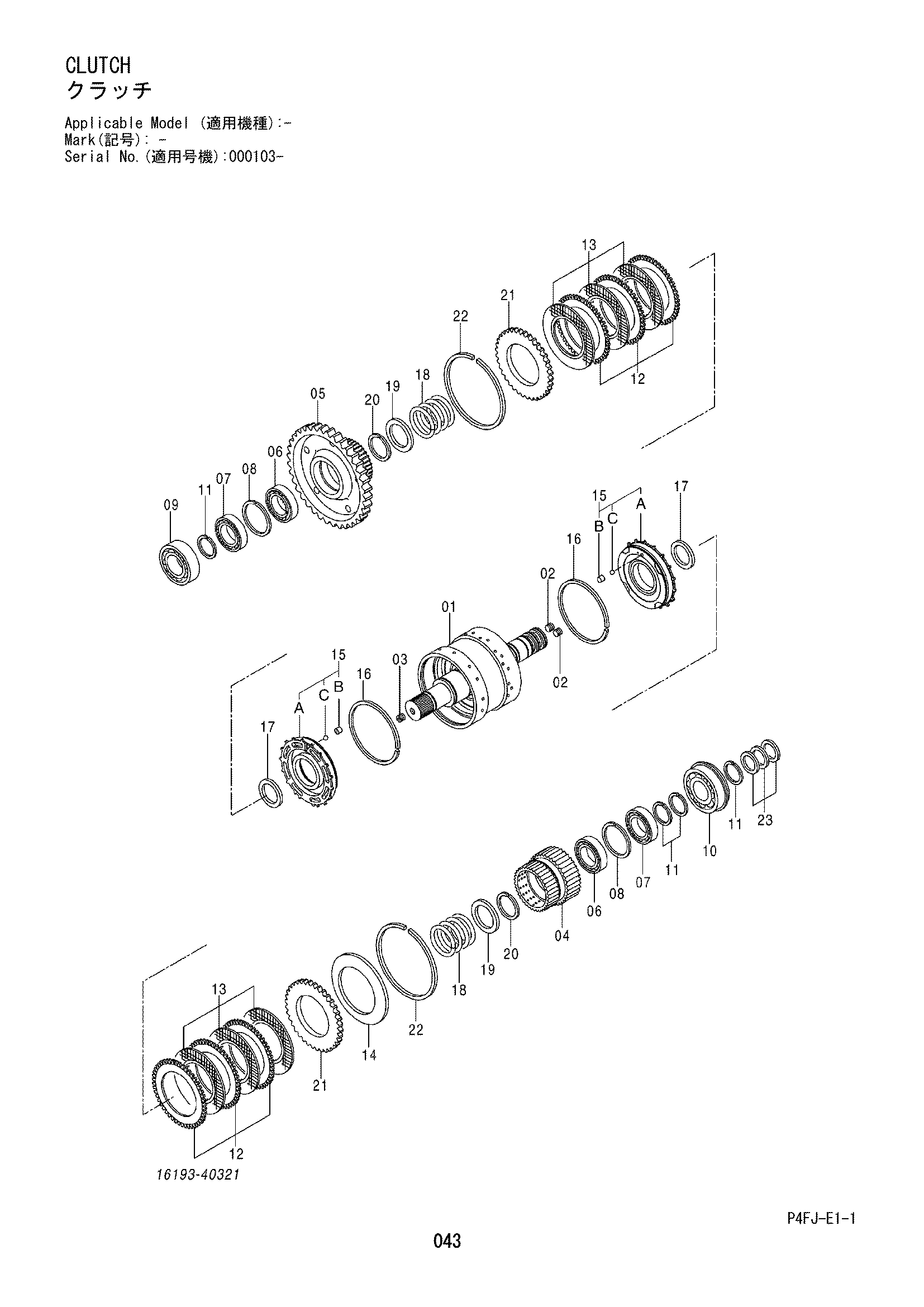

Заводская схема «Муфта» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16193-40321 | Муфта | 1 | |
| 01 | 16193-40331 | * Вал и барабан | 1 |
| 02 | 14813-82331 | * Пробка | 2 |
| 03 | 16402-53661 | * Орифике | 1 |
| 04 | 16193-43901 | * Шестерня HUB | 1 |
| 05 | 16193-43911 | * Шестерня HUB | 1 |
| 06 | 03001-06008 | * Подшипник | 2 |
| 07 | 03011-06008 | * Подшипник | 2 |
| 08 | 02110-00068 | * Кольцо стопорный | 2 |
| 09 | 03000-06208 | * Подшипник шарик | 1 |
| 10 | 03006-06308 | * Подшипник шарик | 1 |
| 11 | 02100-00040 | * Кольцо стопорный | 4 |
| 12 | 16382-54221 | * Дисковый наружный | 6 |
| 13 | 16382-54232 | * Дисковый внутренний | 6 |
| 14 | 16322-52961 | * Пружина | 1 |
| 15 | 16193-40301 | * Поршень в сборе | 2 |
| 15A | 16193-43531 | ** Поршень | 1 |
| 15B | 16422-53161 | ** Сиденье блеед клапан | 1 |
| 15C | 03190-00006 | ** Шарик | 1 |
| 16 | 16402-52962 | * Кольцо уплотнение | 2 |
| 17 | 16402-52971 | * Кольцо уплотнение | 2 |
| 18 | 16402-52932 | * Пружина | 2 |
| 19 | 16382-52431 | * Фиксатор | 2 |
| 20 | 02100-00055 | * Кольцо стопорный | 2 |
| 21 | 16382-52492 | * Пластина концевой | 2 |
| 22 | 16382-52501 | * Кольцо стопорный | 2 |
| 23 | 16602-52773 | * Кольцо уплотнение | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
