HST трубопроводы (3) — HITACHI ZW100

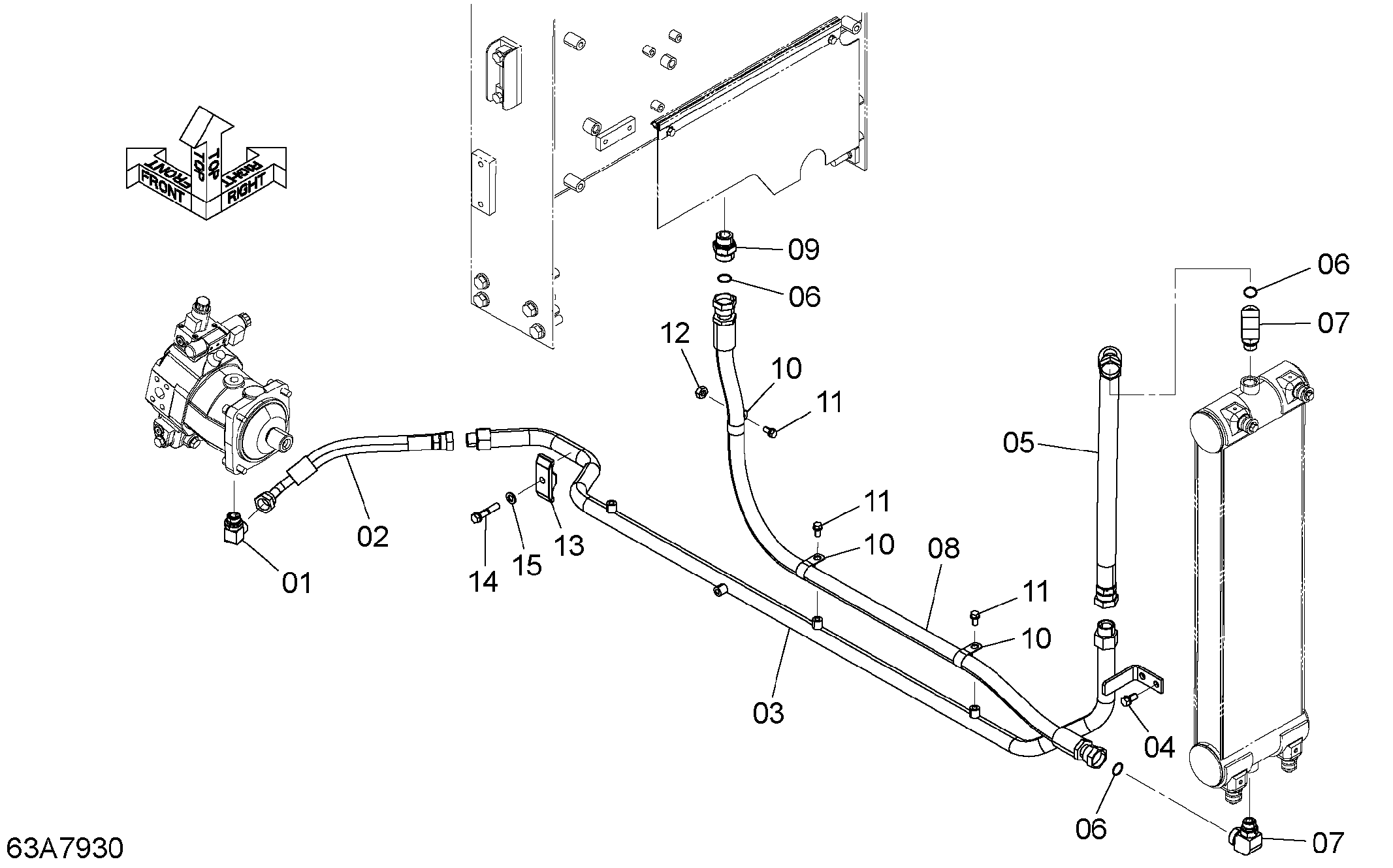

Заводская схема «HST трубопроводы (3)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26387-62541 | Угловой штуцер | 1 |
| 01A | 26097-62631 | Уплотнительное кольцо | 1 |
| 02 | 263B7-92091 | Шланг | 1 |
| 03 | 263B7-92081 | Трубка обратный | 1 |
| 04 | 01183-12025 | Болт | 2 |
| 05 | 263B7-92101 | Шланг | 1 |
| 06 | HL4187328 | Уплотнительное кольцо | 3 |
| 07 | HLA853368 | Угловой штуцер S | 2 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | 263A7-92251 | Шланг | 1 |
| 09 | HLA853188 | Адаптер S | 1 |
| 09A | 03320-00290 | Уплотнительное кольцо | 1 |
| 10 | HL4190264 | Зажим | 3 |
| 11 | 01183-10020 | Болт | 3 |
| 12 | 01401-00010 | Гайка | 1 |
| 13 | HL4189860 | Хомут трубка | 1 |
| 14 | 01183-12060 | Болт | 1 |
| 15 | 02000-00012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
