HST трубопроводы (1) — HITACHI ZW100

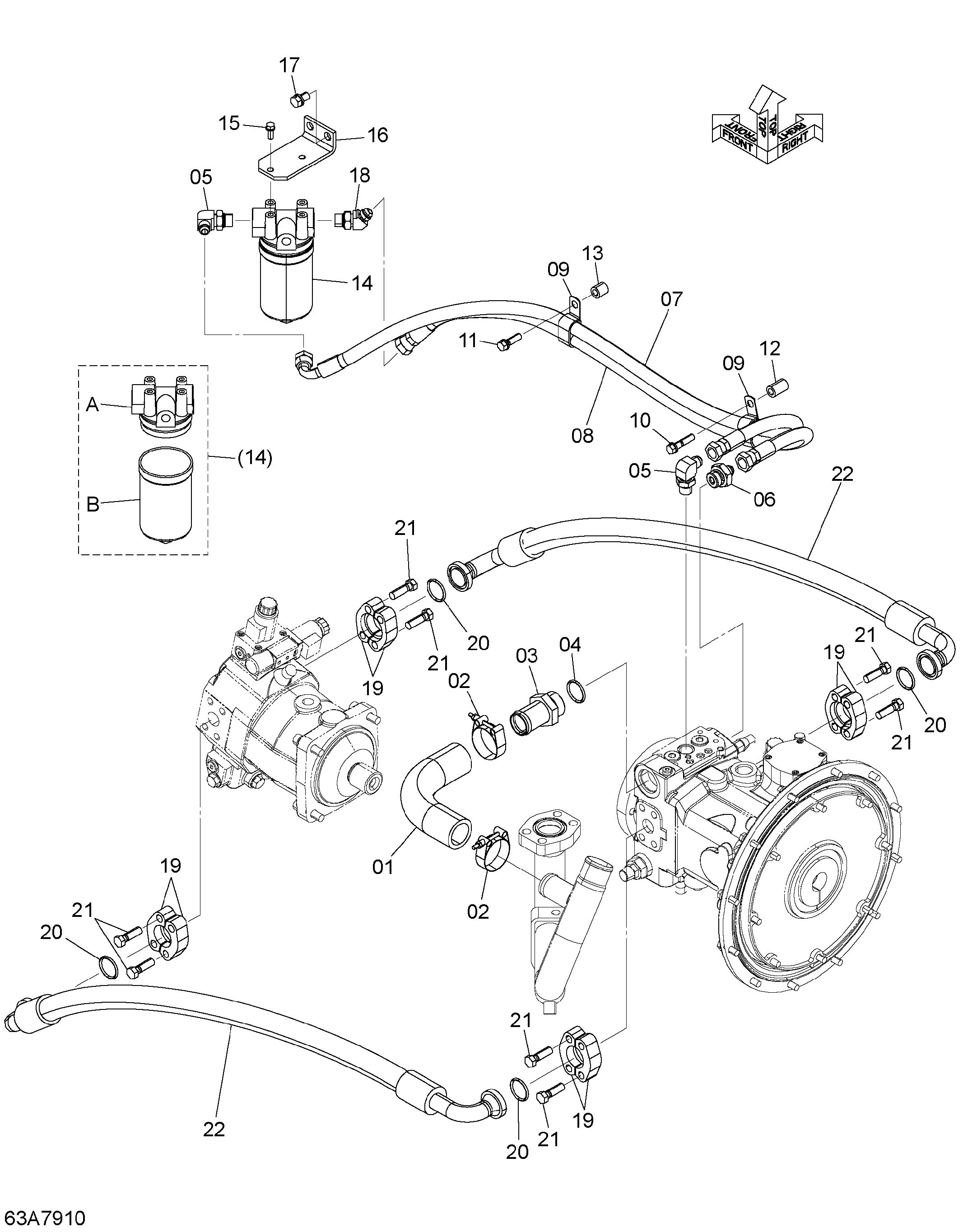

Заводская схема «HST трубопроводы (1)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A7-92181 | Шланг | 1 |
| 02 | HL4282474 | Хомут шланг | 2 |
| 03 | 21777-82821 | Штуцер | 1 |
| 04 | 03320-00380 | Уплотнительное кольцо | 1 |
| 05 | HLA852344 | Угловой штуцер S | 2 |
| 05A | 03320-00180 | Уплотнительное кольцо | 1 |
| 06 | HL4279302 | Адаптер S | 1 |
| 06A | 03320-00240 | Уплотнительное кольцо | 1 |
| 07 | 263A7-92211 | Шланг | 1 |
| 08 | 263A7-92221 | Шланг | 1 |
| 09 | HL4190266 | Зажим | 2 |
| 10 | 01183-10045 | Болт | 1 |
| 11 | 01183-10035 | Болт | 1 |
| 12 | 26756-75841 | Втулка | 1 |
| 13 | 26555-42141 | Втулка | 1 |
| 14 | 263A7-62401 | Фильтр масляный | 1 |
| 14A | HL4630525 | Элемент фильтр | 1 |
| 15 | 01183-08020 | Болт | 2 |
| 16 | 263B7-92071 | Кронштейн | 1 |
| 17 | 01183-12020 | Болт | 2 |
| 18 | HLA852244 | Угловой штуцер S | 1 |
| 18A | 03320-00180 | Уплотнительное кольцо | 1 |
| 19 | HL4085560 | Разрезной фанге | 8 |
| 20 | HL966993 | Уплотнительное кольцо | 4 |
| 21 | 01116-12040 | Болт | 16 |
| 22 | 263A7-92281 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
