Дверь (правый)(SCB002) — HITACHI ZW100

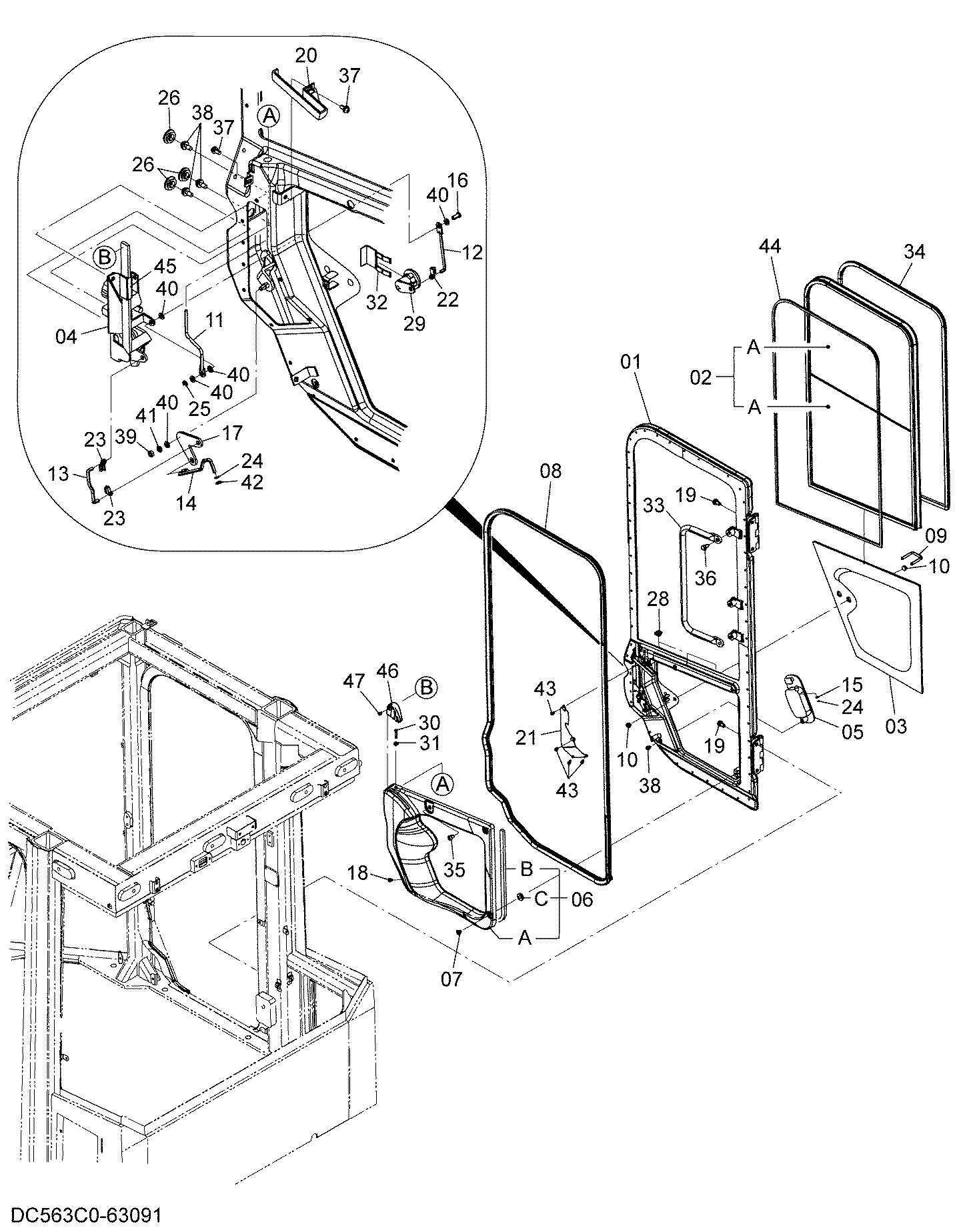

Заводская схема «Дверь (правый)(SCB002)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563C0-63091 | Дверь в сборе RH | 1 | |
| 01 | 563C0-63111 | Фламе | 1 |
| 02 | 263G6-77091 | Рамка окна | 1 |
| 02A | 263G6-78681 | Стекло верхний | 1 |
| 02B | 263G6-78671 | Стекло нижний | 1 |
| 03 | 263G6-77102 | Стекло | 1 |
| 04 | 263G6-77111 | Замок двери | 1 |
| 05 | 263G6-77121 | Рукоятка наружный | 1 |
| 06 | 263G6-76351 | Трим внутренний | 1 |
| 06A | 263G6-77131 | Трим внутренний | 1 |
| 06B | 263G6-77241 | Рубер | 1 |
| 06C | 263G6-77251 | Проставка | 1 |
| 07 | 263G6-74491 | Фастенер | 2 |
| 08 | 263G6-77141 | Стрип веатхер | 1 |
| 09 | 263G6-76681 | U болт | 1 |
| 10 | 263G6-76691 | Гайка | 4 |
| 11 | 263G6-77151 | Шток(1) | 1 |
| 12 | 263G6-76711 | Шток(2) | 1 |
| 13 | 263G6-76721 | Шток(3) | 1 |
| 14 | 263G6-77161 | Шток(4) | 1 |
| 15 | 263G6-76741 | Шайба | 1 |
| 16 | 263G6-76751 | Палец | 1 |
| 17 | 263G6-76761 | Тяга | 1 |
| 18 | 263G6-75081 | Винт | 1 |
| 19 | 263G6-77071 | Болт | 4 |
| 20 | 263G6-77171 | Направляющая рычаг | 1 |
| 21 | 263G6-77181 | Крышка | 1 |
| 22 | 263G6-76801 | Держатель шток | 1 |
| 23 | 263G6-76811 | Держатель тяга | 2 |
| 24 | 263G6-76821 | E кольцо | 2 |
| 25 | 263G6-76831 | E кольцо | 1 |
| 26 | 263G6-76841 | Пробка | 3 |
| 27 | 263G6-76851 | Резиновая подушка | 2 |
| 28 | 263G6-76861 | Резиновая подушка | 8 |
| 29 | 263G6-76871 | Гидроцилиндр шпонка | 1 |
| 30 | 263G6-76881 | Ручка | 1 |
| 31 | 263G6-76891 | Уплотнительная втулка | 1 |
| 32 | 263G6-76901 | Килп | 1 |
| 33 | 263G6-77191 | Ханд направляющая | 1 |
| 34 | 263G6-76941 | Рубер | 1 |
| 35 | 263G6-77221 | Болт | 1 |
| 36 | 263G6-76961 | Болт | 2 |
| 37 | 263G6-76971 | Винт | 2 |
| 38 | 263G6-76981 | Винт | 5 |
| 39 | 263G6-76991 | Гайка | 1 |
| 40 | 263G6-77001 | Шайба | 5 |
| 41 | 263G6-77011 | Шайба | 1 |
| 42 | 263G6-77021 | Шайба | 2 |
| 43 | 263G6-77031 | Винт | 4 |
| 44 | 263G6-77041 | Манжета | 1 |
| 45 | 263G6-77051 | Крышка резиновый | 1 |
| 46 | 263G6-77211 | Рукоятка | 1 |
| 47 | 263G6-77231 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
