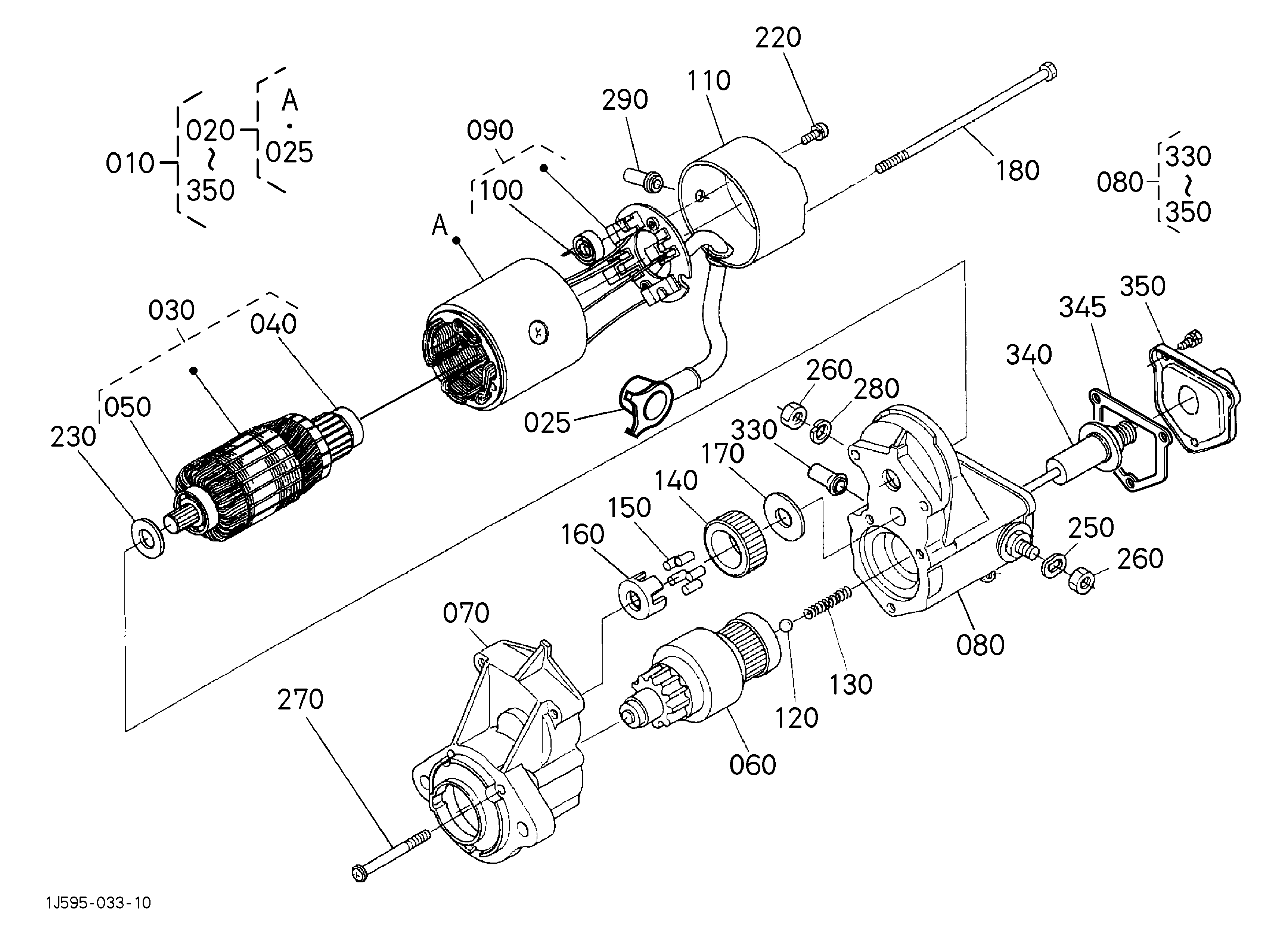

Стартер (компонент детали) — HITACHI ZW100
Заводская схема «Стартер (компонент детали)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1G38163010 | В сборе стартер | 1 |
| 020 | KBT1987263080 | Вилка | 1 |
| 025 | KBT1545163120 | Крышка, корд | 1 |
| 030 | KBT1987263070 | В сборе арматуре | 1 |
| 040 | KBT0811106200 | Подшипник, шарик | 1 |
| 050 | KBT0811106003 | Подшипник, шарик | 1 |
| 060 | KBT1962563040 | Муфта, над руннинг | 1 |
| 070 | KBT1552763032 | Корпус | 1 |
| 090 | KBT1545163380 | Держатель, щётка | 1 |
| 100 | KBT1545163390 | Пружина, щётка | 4 |
| 120 | KBT1921297130 | Шарик | 1 |
| 130 | KBT1545163140 | Пружина, коил | 1 |
| 140 | KBT1545163260 | Шестерня, холостой ход | 1 |
| 150 | KBT1545163330 | Ролик | 5 |
| 160 | KBT1545163340 | Фиксатор | 1 |
| 170 | KBT1548163460 | Фиксатор | 1 |
| 180 | KBT1654163320 | Болт, тхроугх | 2 |
| 220 | KBT0302450508 | Винт, с шайба | 2 |
| 230 | KBT1545196980 | Шайба, фелт | 1 |
| 250 | KBT1561194370 | Шайба, ваве | 1 |
| 260 | KBT1545192190 | Гайка, пластина | 2 |
| 270 | KBT1570793310 | Винт | 3 |
| 280 | KBT1561194070 | Пружинная шайба | 1 |
| 290 | KBT1552763290 | Крышка | 1 |
| 330 | KBT1987263290 | Крышка | 1 |
| 340 | KBT1758863112 | Комплект, стартер | 1 |
| 345 | KBT1545163520 | Прокладка | 1 |
| 350 | KBT1545163510 | Крышка, электромагнитный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
