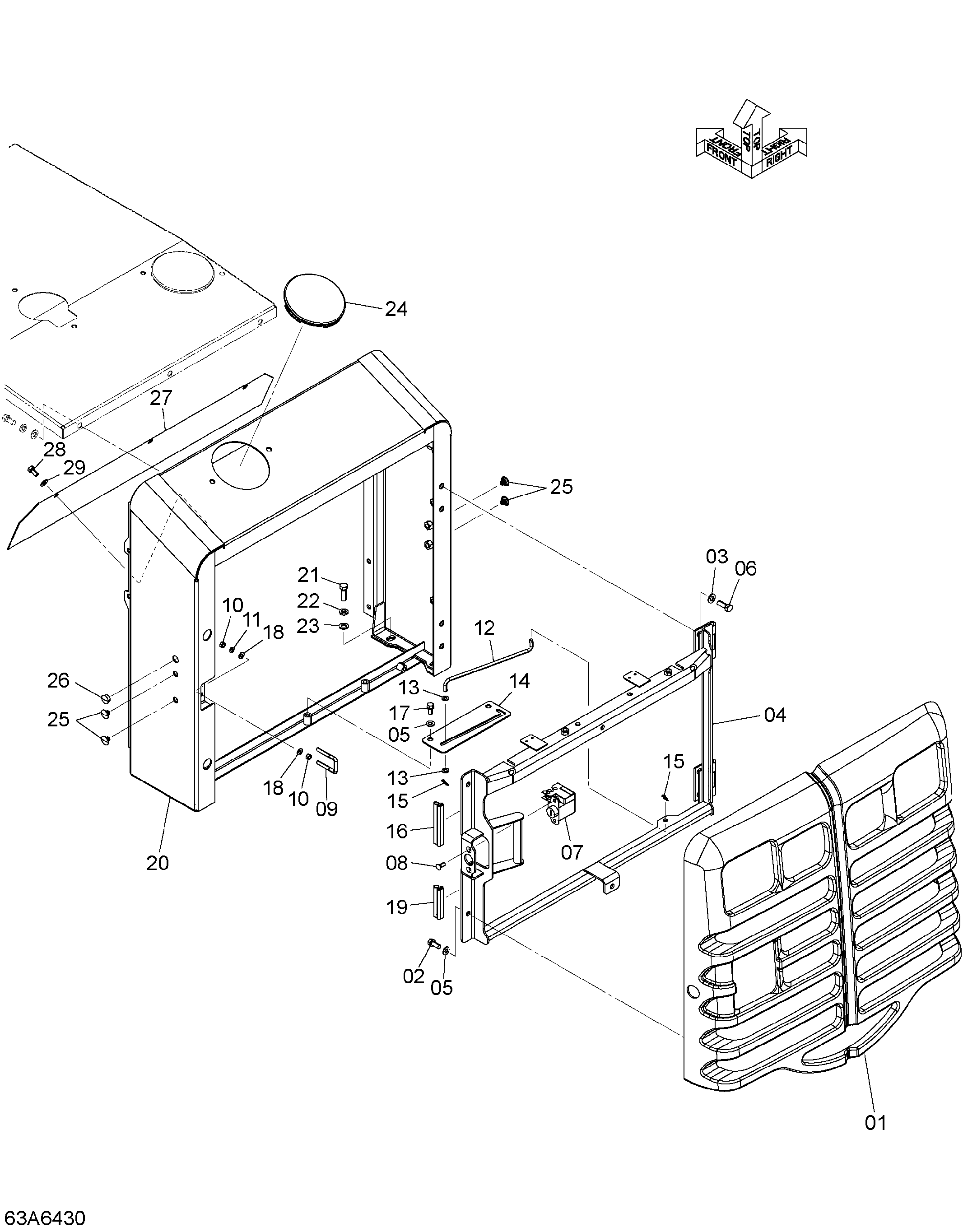

Крышка (3) — HITACHI ZW100
Заводская схема «Крышка (3)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A6-43301 | Задний грилл | 1 |
| 02 | 01183-10025 | Болт | 6 |
| 03 | 02000-00012 | Шайба | 4 |
| 04 | 263A6-43171 | Грилл рама | 1 |
| 05 | 02000-00010 | Шайба | 8 |
| 06 | 01110-12030 | Болт | 4 |
| 07 | 263A6-43211 | Замок | 1 |
| 08 | 01300-08020 | Винт | 2 |
| 09 | 263A6-43221 | U болт | 1 |
| 10 | 01400-00008 | Гайка | 4 |
| 11 | 02010-00008 | Шайба | 2 |
| 12 | 263G2-10151 | Шток | 1 |
| 13 | 02000-00008 | Шайба | 2 |
| 14 | 263B6-42371 | Пластина | 1 |
| 15 | 26067-42081 | Палец стопорный | 2 |
| 16 | 26656-42231 | Веатхер стрип | 1 |
| 17 | 01183-10020 | Болт | 2 |
| 18 | 02003-00008 | Шайба | 4 |
| 19 | 26606-43361 | Веатхер стрип | 1 |
| 20 | 263A6-43141 | Грилл опора | 1 |
| 21 | 01116-12035 | Болт | 4 |
| 22 | 02011-00012 | Шайба | 4 |
| 23 | 02003-00012 | Шайба плаин | 4 |
| 24 | 26196-42271 | Колпачок резиновый | 1 |
| 25 | 263G6-44621 | Щётка зажим | 4 |
| 26 | 26754-12531 | Пробка | 1 |
| 27 | 263A6-43041 | Крышка | 1 |
| 28 | 01183-10020 | Болт | 3 |
| 29 | 02000-00010 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
