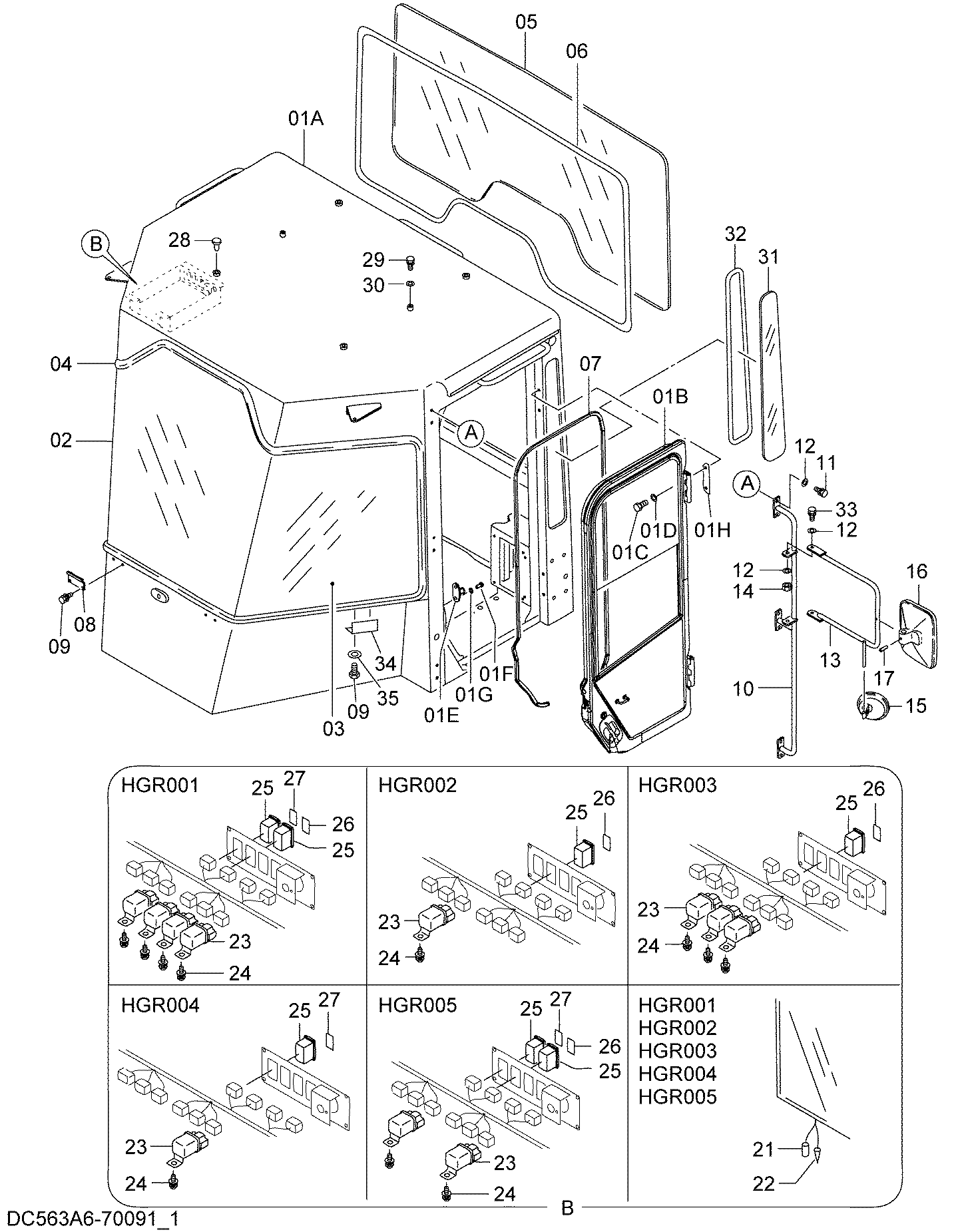

Кабина (1)(SCB002) — HITACHI ZW100

Заводская схема «Кабина (1)(SCB002)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	563A6-70041	キャブアッセン	1
01A	563A6-70051	キャブ	1
01B	563C0-63081	ドアー	1
01B	563C0-63091	ドアー	1
01C	01116-10030	ボルト	8
01D	02011-00010	ワッシャ	8
01E	263G6-74401	ストライカ	2
01F	01300-08014	スクリュ	4
01G	21946-73271	ワッシャ	4
01H	563G6-73641	スペーサ	4
02	563G6-72022	ガラスフロント	1
02	563G6-72012	熱線入リガラスフロント	1
03	563A6-72291	ガラスフロントサイド	1
03	563A6-72301	熱線入リガラス	1
03	563A6-72291	ガラスフロントサイド	1
03	563A6-72311	熱線入リガラス	1
04	563A6-72331	ラバー	1
05	563G6-72071	ガラスリア	1
05	563G6-72061	熱線入リガラスリア	1
06	563G6-72931	ラバー	1
07	563G6-72811	モール	2
08	28846-72151	プレート	2
09	01183-06016	ボルト	8
10	563E6-72052	ハンドレール	1
10	563E6-72062	ハンドレール	1
11	01183-12025	ボルト	12
12	02000-00012	ワッシャ	20
13	563G6-73291	ステー	1
13	563G6-73301	ステー	1
14	01401-00012	ナット	4
15	21779-52321	ミラー	1
16	26816-52511	ミラー	2
17	02270-06030	スプリング	2
21	22622-42501	レセプタクル(HGR001)	4
21	22622-42501	レセプタクル(HGR002, HGR004)	1
21	22622-42501	レセプタクル(HGR003)	3
21	22622-42501	レセプタクル(HGR005)	2
22	22622-42661	ターミナル(HGR001)	4
22	22622-42661	ターミナル	1
22	22622-42661	ターミナル(HGR003)	3
22	22622-42661	ターミナル(HGR005)	2
23	HL4414207	リレー(HGR001)	4
23	HL4414207	リレー(HGR002, HGR004)	1
23	HL4414207	リレー(HGR003)	3
23	HL4414207	リレー(HGR005)	2
24	01033-05016	スクリュ(HGR001)	4
24	01033-05016	スクリュ(HGR002, HGR004)	1
24	01033-05016	スクリュ(HGR003)	3
24	01033-05016	スクリュ(HGR005)	2
25	263G2-43592	スイッチ(HGR001, HGR005)	2
25	263G2-43592	スイッチ	1
26	563G6-73391	デカル	1
27	563G6-73401	デカル	1
28	26426-78241	キャップ	4
29	01183-10020	ボルト	2
30	02000-00010	ワッシャ	2
31	563A6-72321	ガラスリアサイド	2
32	563A6-72341	ラバーリアサイド	2
33	01183-12030	ボルト	4
34	56190-75541	プレート	2
35	02000-00006	ワッシャ	2
