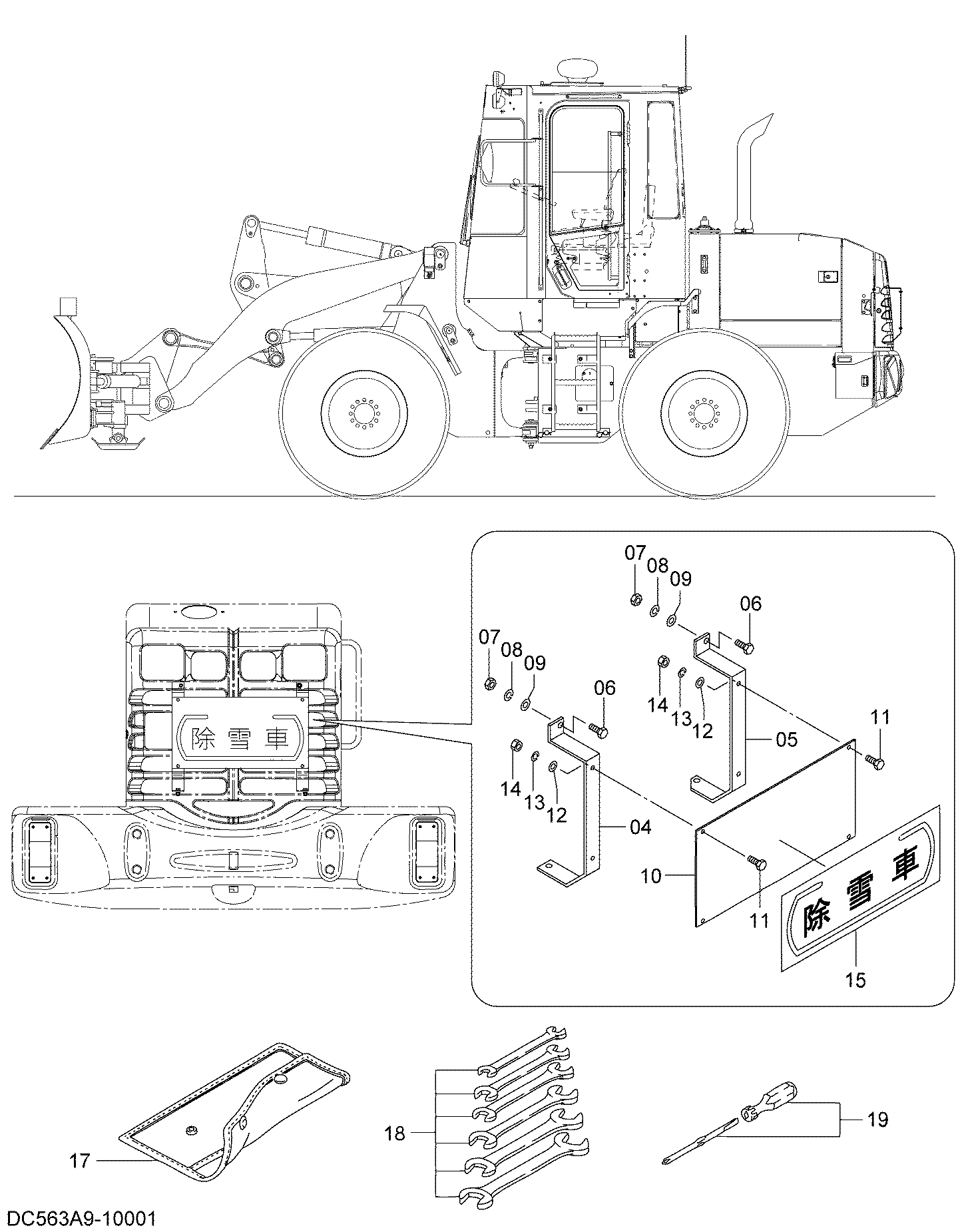

Снегоуборочный вехикле (2/2)(SV) — HITACHI ZW100
Заводская схема «Снегоуборочный вехикле (2/2)(SV)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 563A9-12001 | Кронштейн (LH) | 1 |
| 05 | 563A9-12011 | Кронштейн (RH) | 1 |
| 06 | 01100-10025 | Болт | 4 |
| 07 | 01400-00010 | Гайка | 4 |
| 08 | 02010-00010 | Шайба | 4 |
| 09 | 02000-00010 | Шайба | 4 |
| 10 | 28799-32021 | Пластина | 1 |
| 11 | 01100-06020 | Болт | 4 |
| 12 | 02010-00006 | Шайба | 4 |
| 13 | 02000-00006 | Шайба | 4 |
| 14 | 01400-00006 | Гайка | 4 |
| 15 | 28799-32011 | Наклейка | 1 |
| 17 | 26099-22021 | BAG инструменты | 1 |
| 18 | 26609-20201 | Гаечный ключ комплект | 1 |
| 19 | 22199-22261 | Дривер комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
