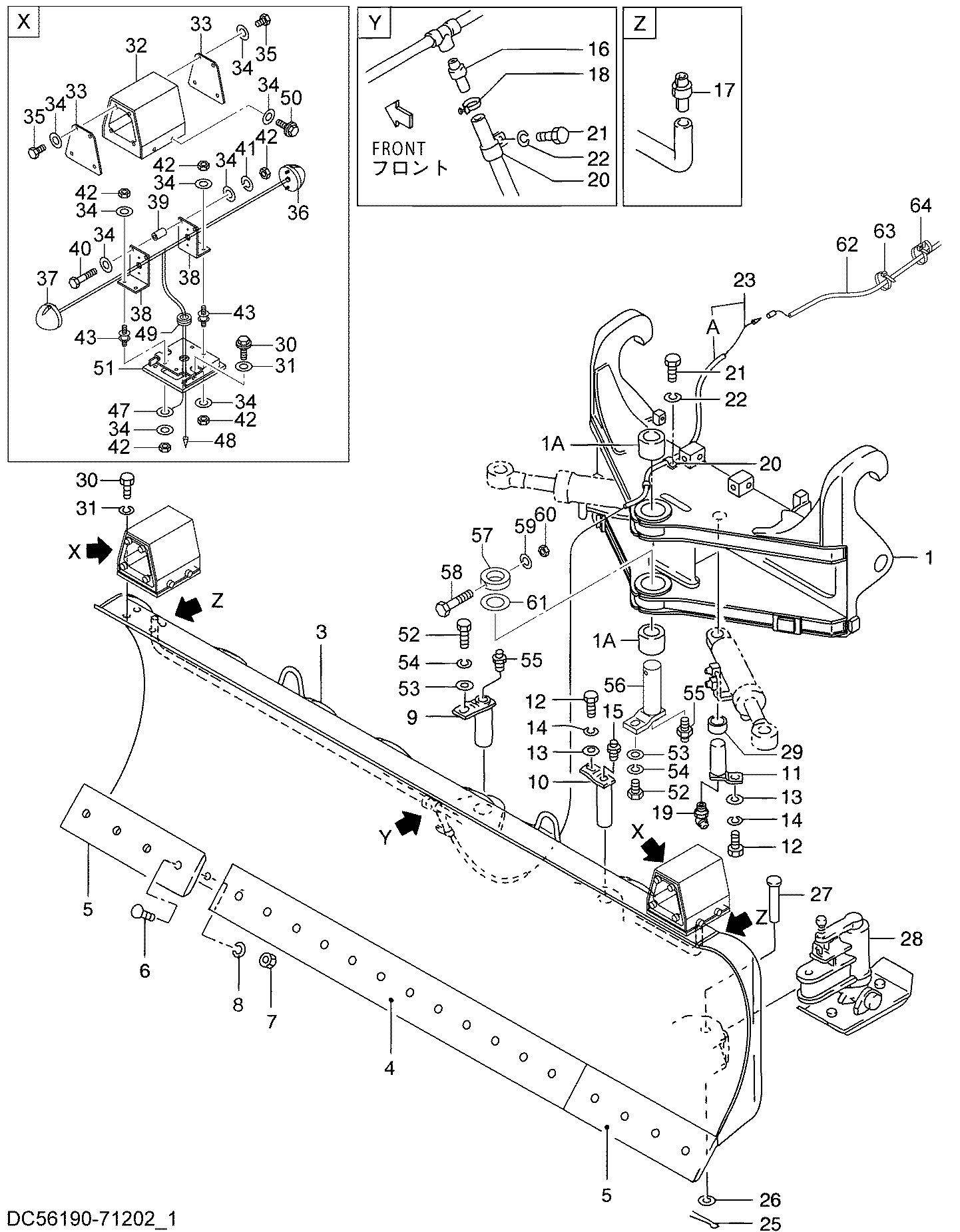

Поворотный плуг для быстрый быстросъёмное устройство (1/2)(ANP001) — HITACHI ZW100
Заводская схема «Поворотный плуг для быстрый быстросъёмное устройство (1/2)(ANP001)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56190-71811 | Водило в сборе | 1 |
| 1A | 56190-71241 | Втулка | 2 |
| 3 | 56383-01012 | Отвал в сборе | 1 |
| 4 | 58491-62061 | Кромка центральный | 1 |
| 5 | 56190-71051 | Кромка режущий | 2 |
| 6 | 56383-02131 | Болт | 20 |
| 7 | 56383-02201 | Гайка | 20 |
| 8 | 26123-30221 | Шайба | 20 |
| 9 | 56383-01081 | Палец в сборе | 1 |
| 10 | 56383-01071 | Палец в сборе | 2 |
| 11 | 56383-01061 | 50Палец | 2 |
| 12 | 01116-12025 | Болт | 4 |
| 13 | 26096-42351 | Шайба | 4 |
| 14 | 02010-00012 | Шайба | 4 |
| 15 | 04901-00100 | Пресс-маслёнка | 2 |
| 16 | 56383-02311 | Резиновая прокладка | 1 |
| 17 | 56383-02321 | Резиновая прокладка | 2 |
| 18 | 04911-00016 | Зажим | 1 |
| 19 | 04901-00190 | Пресс-маслёнка | 2 |
| 20 | HL4190253 | Зажим | 3 |
| 21 | 01110-10016 | Болт | 3 |
| 22 | 02010-00010 | Шайба | 3 |
| 23 | 58491-65961 | Проводка в сборе | 1 |
| 23A | 58491-64901 | Плотектор шланг | 1 |
| 25 | 02200-08050 | Разрезной палец | 2 |
| 26 | 02000-00030 | Шайба | 2 |
| 27 | 56311-65901 | Палец | 2 |
| 28 | 56383-01021 | Башмак в сборе | 2 |
| 29 | 25389-12831 | Втулка | 2 |
| 30 | 01183-10025 | Болт и шайба | 8 |
| 31 | 02000-00010 | Шайба | 8 |
| 32 | 563A0-60141 | Крышка в сборе | 2 |
| 33 | 563A0-62041 | Крышка пластина | 4 |
| 34 | 02000-00008 | Шайба | 44 |
| 35 | 01100-08025 | Болт | 16 |
| 36 | 56480-57081 | LED фонарь в сборе (йеллов) | 2 |
| 37 | 56480-57091 | LED фонарь в сборе (оранге) | 2 |
| 38 | 563A0-62051 | Кронштейн фонарь | 4 |
| 39 | 56480-58181 | Втулка | 4 |
| 40 | 01100-08050 | Болт | 4 |
| 41 | 02010-00008 | Шайба | 4 |
| 42 | 01400-00008 | Гайка | 28 |
| 43 | 202P2-42501 | Крепление резиновый | 8 |
| 47 | 24582-42111 | Клемма | 2 |
| 48 | 58490-50931 | Клемма | 2 |
| 49 | 21471-24371 | Уплотнительная втулка | 2 |
| 50 | 01183-08020 | Болт и шайба | 8 |
| 51 | 563A0-60131 | Фонарь крепление в сборе | 2 |
| 52 | 01116-12025 | Болт | 2 |
| 53 | 26096-42351 | Шайба | 2 |
| 54 | 02010-00012 | Шайба | 2 |
| 55 | 04901-00100 | Пресс-маслёнка | 2 |
| 56 | 56480-62111 | Палец в сборе | 1 |
| 57 | 56480-62141 | Коллер | 1 |
| 58 | 01116-10110 | Болт | 1 |
| 59 | 02010-00010 | Шайба | 1 |
| 60 | 01401-00010 | Гайка | 1 |
| 61 | 56480-62131 | Регулировочная шайба | 1 |
| 62 | 563G0-62471 | Жгут проводов | 1 |
| 63 | 04913-11100 | Инсхулокк | 15 |
| 64 | H4441695 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
