Электрооборудование (задний)(2) — HITACHI ZW100

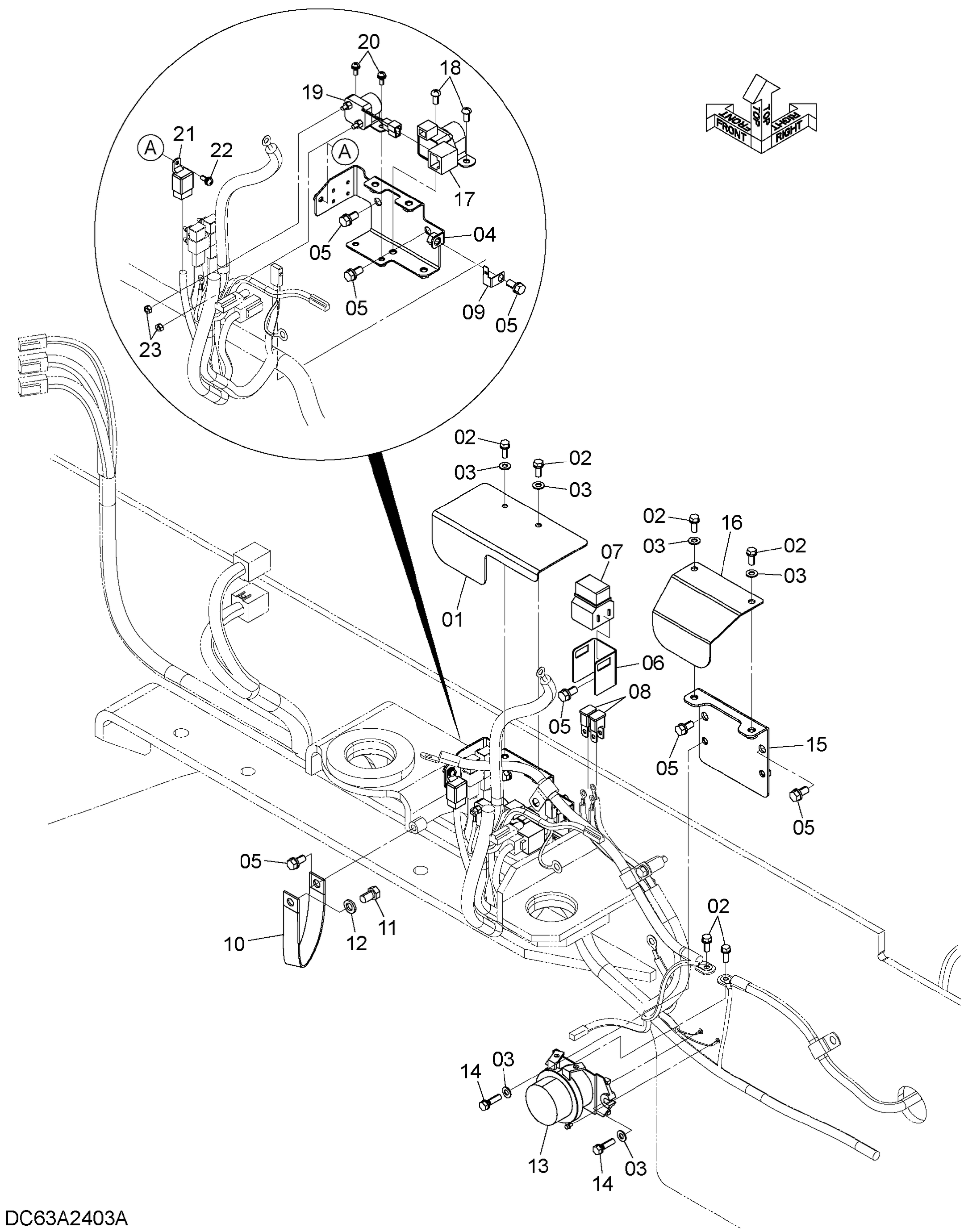

Заводская схема «Электрооборудование (задний)(2)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A2-42241 | Крышка | 1 |
| 02 | 01183-08020 | Болт | 6 |
| 03 | 0200000008 | Шайба | 6 |
| 04 | 263A2-42231 | Кронштейн | 1 |
| 05 | 01183-10020 | Болт | 7 |
| 06 | 263F2-42681 | Кронштейн | 1 |
| 07 | 2681242961 | Предохранитель короб | 1 |
| 08 | 2681242871 | Предохранитель | 2 |
| 09 | 4257159 | Кронштейн | 1 |
| 10 | 263F2-42161 | Трос масса | 1 |
| 11 | 01100-12020 | Болт | 1 |
| 12 | 02010-00012 | Шайба | 1 |
| 13 | 4031771 | Аккумулятор реле | 1 |
| 14 | 01183-08030 | Болт | 2 |
| 15 | 263A242351 | Кронштейн | 1 |
| 16 | 263A2-42361 | Крышка | 1 |
| 17 | 263A2-42511 | Стартер реле | 1 |
| 18 | 01031-08016 | Винт | 2 |
| 19 | 263A2-42521 | Отопитель реле | 1 |
| 20 | 01033-06016 | Винт | 2 |
| 21 | 263A2-42501 | Стартер PRE реле | 1 |
| 22 | 01033-06016 | Винт | 1 |
| 23 | 01400-00006 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
