Мост в сборе (правый)(TPD)(2/2) — HITACHI ZW100

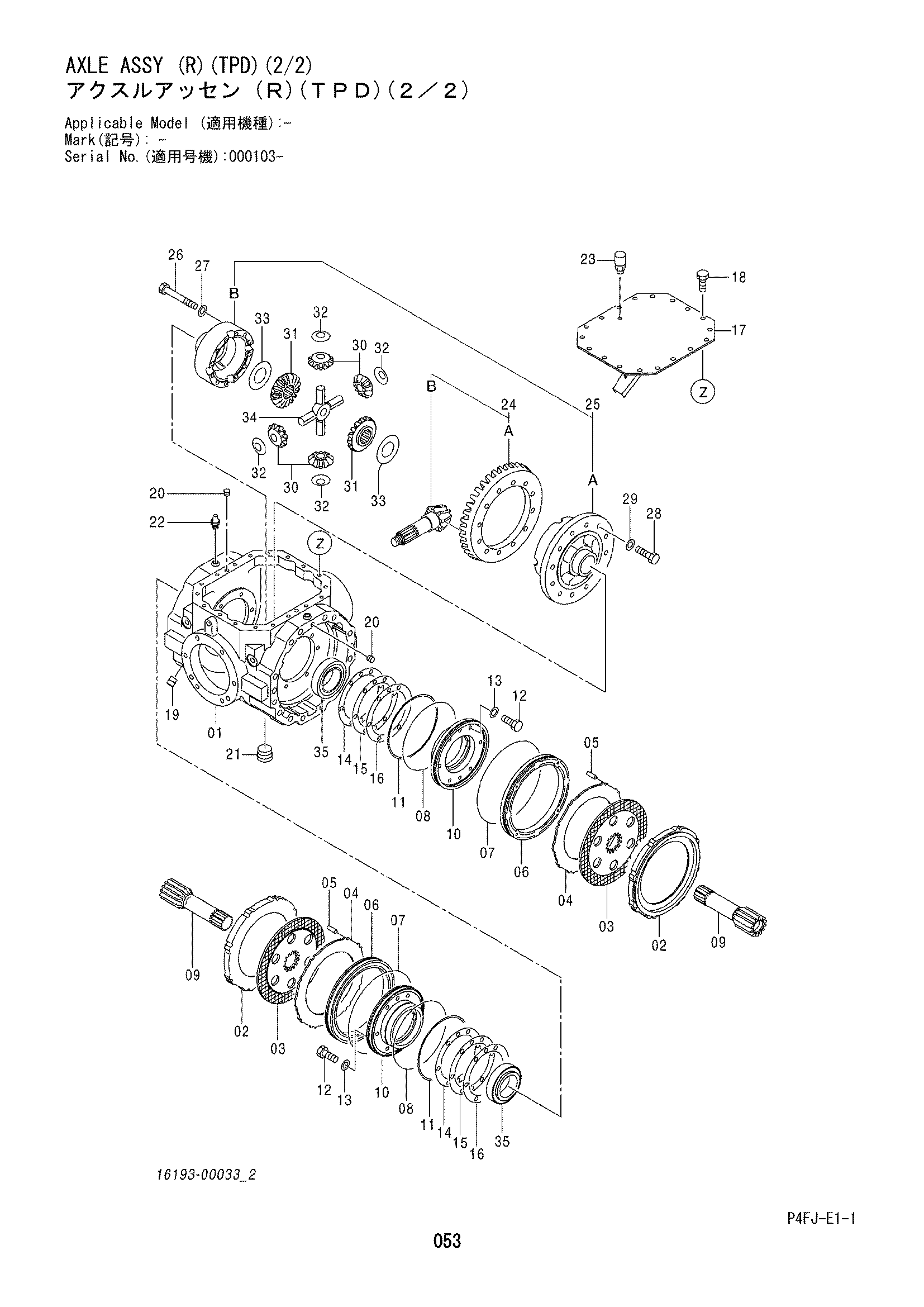

Заводская схема «Мост в сборе (правый)(TPD)(2/2)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16193-00033 | Мост в сборе (правый)(TPD) | 1 | |
| 01 | 16193-03012 | * Корпус дифф. | 1 |
| 02 | 16193-03111 | * Пластина концевой | 2 |
| 03 | 16193-03121 | * Дисковый тормоз | 2 |
| 04 | 16193-03131 | * Кольцо тормоз | 2 |
| 05 | 16383-02162 | * Палец | 16 |
| 06 | 16193-03141 | * Поршень | 2 |
| 07 | 16193-03151 | * D кольцо | 2 |
| 08 | 16193-03161 | * D кольцо | 2 |
| 09 | 16393-02661 | * Шестерня и вал | 2 |
| 10 | 16193-03261 | * Фиксатор подшипник | 2 |
| 11 | 16193-03271 | * Уплотнение | 2 |
| 12 | 01116-10030 | * Болт | 12 |
| 13 | 16063-53161 | * Шайба | 12 |
| 14 | 16193-03201 | * Регулировочная шайба 0.25mm | 4 |
| 15 | 16193-03211 | * Регулировочная шайба 0.2mm | 4 |
| 16 | 16193-03221 | * Регулировочная шайба 0.1mm | 4 |
| 17 | 16193-03232 | * Крышка | 1 |
| 18 | 01183-10025 | * Болт и шайба | 18 |
| 19 | 14813-82451 | * Пробка | 2 |
| 20 | 14813-82411 | * Пробка | 4 |
| 21 | 14813-82491 | * Пробка | 1 |
| 22 | 26315-43371 | * Блеедер | 2 |
| 23 | 15573-42151 | * Сапун | 1 |
| 24 | 16193-57031 | * Комплект кольцо и ведущая шестерня | 1 |
| 25 | 16403-57011 | * Комплект дифф корпус | 1 |
| 26 | 01106-12085 | * Болт | 12 |
| 27 | 16113-02581 | * Шайба | 12 |
| 28 | 01106-12035 | * Болт | 12 |
| 29 | 26063-02111 | * Шайба | 12 |
| 30 | 16433-52101 | * Шестерня ведущая шестерня | 4 |
| 31 | 16433-52111 | * Шестерня боковой | 2 |
| 32 | 16433-52131 | * Шайба упорный | 4 |
| 33 | 16433-52141 | * Шайба упорный | 2 |
| 34 | 16383-52031 | * Спидер | 1 |
| 35 | 16403-02091 | * Подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
