ZV80PI — HITACHI ZV80PI

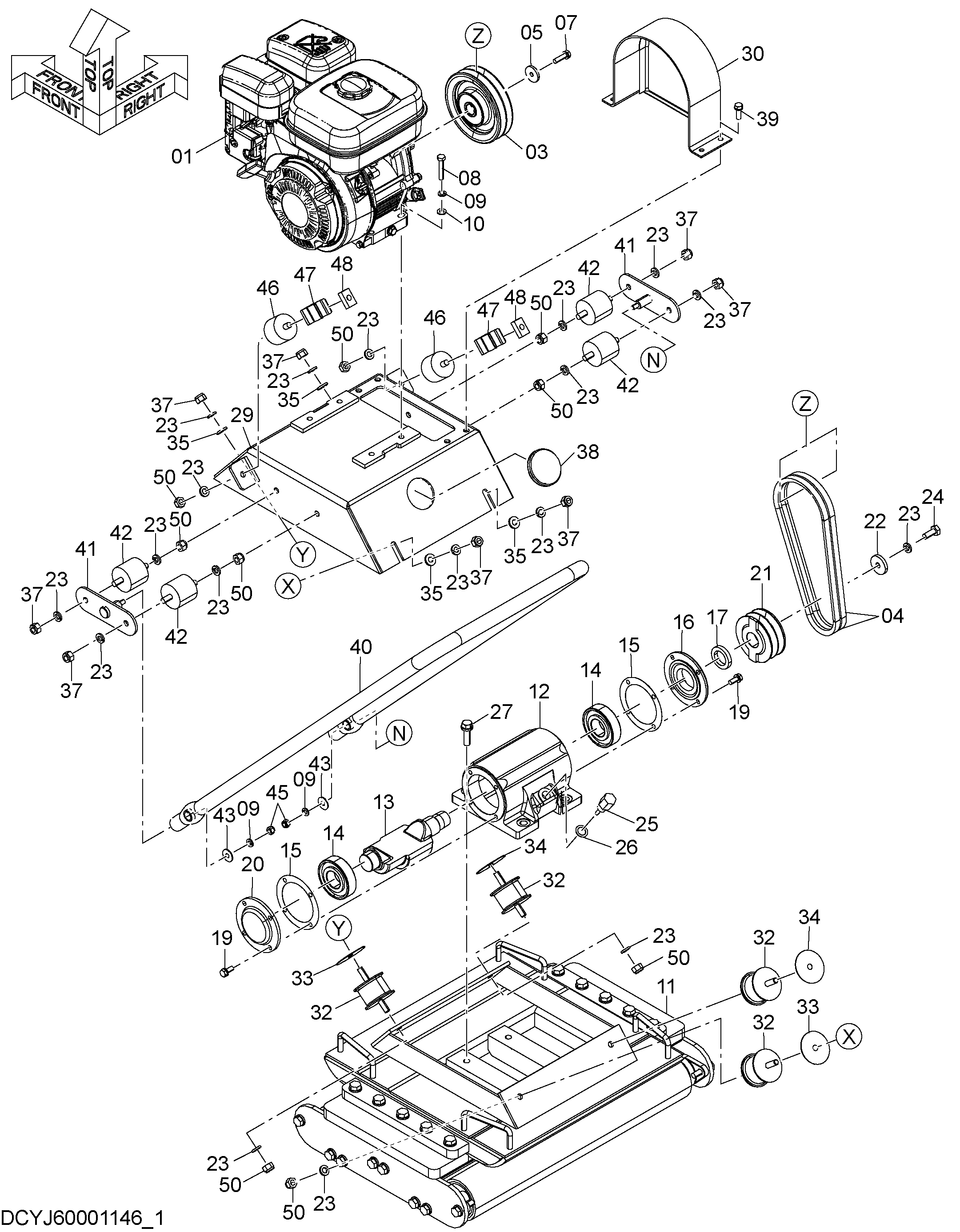

Заводская схема «ZV80PI» для HITACHI ZV80PI. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	YJ00001746	Двигатель	1
03	YJ00001811	Муфта	1
04	YJ00001812	Ремень V	2
05	YJ00001756	Шайба	1
07	YJ00001813	Болт с шайбой	1
07A	YJ00002412	Болт	1
07B	A590908	Пружинная шайба	1
08	YJ00000861	Болт	4
09	A590908	Пружинная шайба	6
10	A590108	Плоская шайба	4
11	YJ60001145	Опора	1
12	YJ00001814	Кронштейн	1
13	YJ00001815	Вал	1
14	YJ00001769	Подшипник	2
15	YJ00002676	Прокладка	2
16	YJ00001770	Фланец	1
17	YJ00001771	Масляное уплотнение	1
19	YJ00001753	Болт с шайбой	8
19A	YJ00002409	Болт	1
19B	A590908	Пружинная шайба	1
20	YJ00001767	Крышка	1
21	YJ00001816	Вал шкив	1
22	YJ00001775	Шайба	1
23	A590910	Пружинная шайба	19
24	J901025	Болт	1
25	YJ00001817	Лубрикатор	1
26	YJ00001777	Манжета	1
27	YJ00001818	Болт с шайбой	4
29	YJ40000936	Кронштейн	1
30	YJ00001819	Крышка	1
32	YJ00001821	Амортизатор резиновый	4
33	YJ00001822	Шайба	2
34	YJ00001823	Шайба	2
35	J222010	Шайба	4
37	Y418283	Гайка нейлоновый	8
38	YJ00001824	Колпачок резиновый	1
39	YJ00001768	Болт с шайбой	4
39A	YJ00002410	Болт	1
39B	A590908	Пружинная шайба	1
40	YJ00001916	Рукоятка	1
41	YJ00001825	Палец	2
42	YJ00001826	Амортизатор резиновый	4
43	YJ00001827	Шайба	2
45	YJ00000911	Гайка	2
46	YJ00002447	Амортизатор резиновый	2
47	YJ00001829	Защёлка	2
48	YJ00001830	Гайка	2
50	J950010	Гайка	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZV80PI и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
