Кранк блок — HITACHI ZV75R

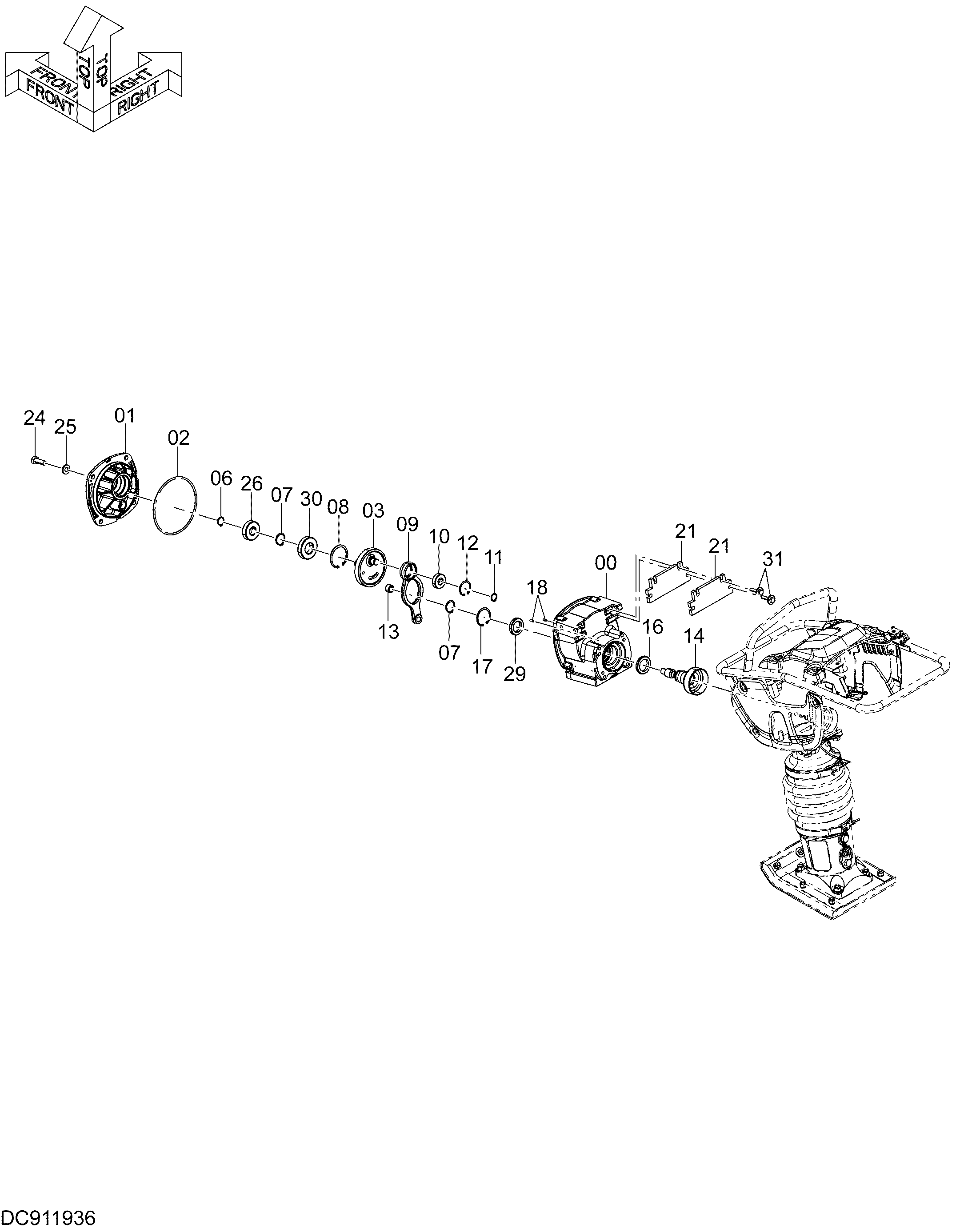

Заводская схема «Кранк блок» для HITACHI ZV75R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y200590 | Корпус | 1 |
| 01 | Y200596 | Крышка | 1 |
| 02 | A810180 | Уплотнительное кольцо | 1 |
| 03 | Y302426 | Вал кранк | 1 |
| 06 | 942517 | Стопорное кольцо | 1 |
| 07 | 991342 | Стопорное кольцо | 2 |
| 08 | 940144 | Стопорное кольцо | 1 |
| 09 | Y302438 | Шток коннектинг | 1 |
| 10 | 996576 | Подшипник | 1 |
| 11 | 959500 | Стопорное кольцо | 1 |
| 12 | 991720 | Стопорное кольцо | 1 |
| 13 | Y418586 | Игольчатый подшипник | 1 |
| 14 | Y802990 | Корпус муфта | 1 |
| 16 | Y418588 | Масляное уплотнение | 1 |
| 17 | 930451 | Стопорное кольцо | 1 |
| 18 | 4144015 | Пружинный штифт | 2 |
| 21 | Y418559 | Проставка | 2 |
| 24 | J901440 | Болт | 4 |
| 25 | J222014 | Шайба | 4 |
| 26 | 4921616 | Шариковый подшипник | 1 |
| 29 | YJ00001031 | Шариковый подшипник | 1 |
| 30 | 995797 | Шариковый подшипник | 1 |
| 31 | J271045 | Болт с шайбой | 4 |
| 31A | J901045 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV75R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
