Двигатель — HITACHI ZV75R

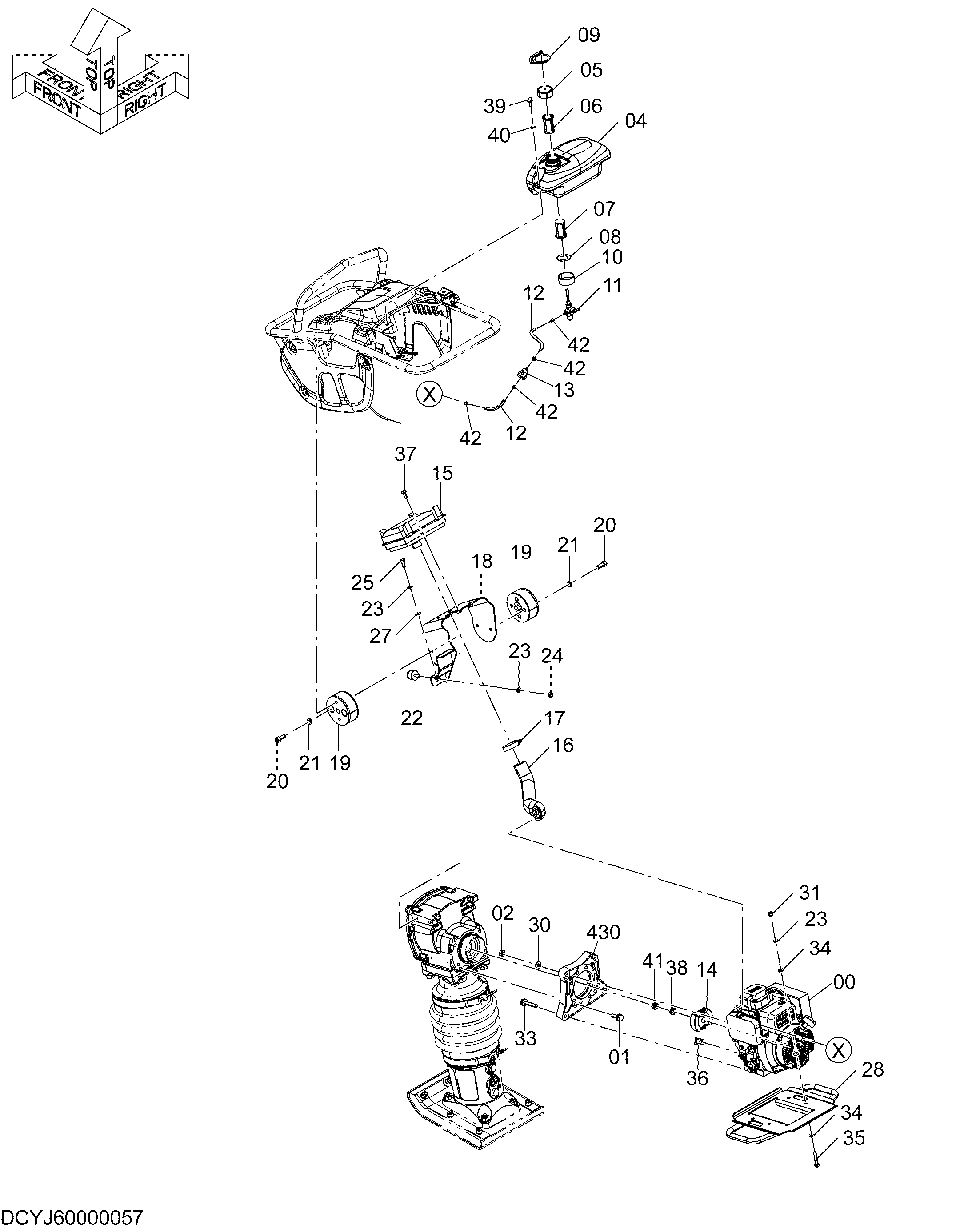

Заводская схема «Двигатель» для HITACHI ZV75R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ00000277 | Двигатель | 1 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J951010 | Гайка | 2 |
| 04 | Y418915 | Топливный бак | 1 |
| 05 | Y418917 | Колпачок | 1 |
| 06 | Y418919 | Топливный фильтр | 1 |
| 07 | Y418920 | Топливный фильтр | 1 |
| 08 | Y418921 | Манжета | 1 |
| 09 | Y418922 | Страп | 1 |
| 10 | Y418923 | Колпачок | 1 |
| 11 | Y418924 | Кран | 1 |
| 12 | Y418927 | Шланг | 2 |
| 13 | Y418928 | Фильтр | 1 |
| 14 | YJ00000655 | Муфта | 1 |
| 15 | YJ00000151 | Фильтр PRE | 1 |
| 16 | Y418975 | Воздушный шланг | 1 |
| 17 | 4011675 | Хомут шланга | 1 |
| 18 | YJ40000021 | Кронштейн | 1 |
| 19 | YJ00000153 | Резиновая прокладка | 2 |
| 20 | J781025 | Болт с внутренним шестигранником | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | YJ00000152 | Ограничитель резиновый | 1 |
| 23 | A590908 | Пружинная шайба | 6 |
| 24 | J950008 | Гайка | 1 |
| 25 | J900820 | Болт | 1 |
| 27 | A590108 | Плоская шайба | 1 |
| 28 | 8129598 | Кронштейн | 1 |
| 30 | J222010 | Шайба | 2 |
| 31 | YJ00000911 | Гайка | 4 |
| 33 | J271055 | Болт с шайбой | 2 |
| 33A | J901055 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J222008 | Плоская шайба | 8 |
| 35 | YJ00000861 | Болт | 4 |
| 36 | 4707714 | Зажим | 1 |
| 37 | J260820 | Болт с шайбой | 4 |
| 37A | J900820 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | A590912 | Пружинная шайба | 1 |
| 39 | J900825 | Болт | 2 |
| 40 | Y418926 | Шайба | 2 |
| 41 | 017-31200-10 | Стопорная гайка | 1 |
| 42 | 056-11000-30 | Шланг хомут | 4 |
| 430 | 268-13411-03 | Адаптер (франге) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV75R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
