Пружина гидроцилиндр. блок <75> — HITACHI ZV75R

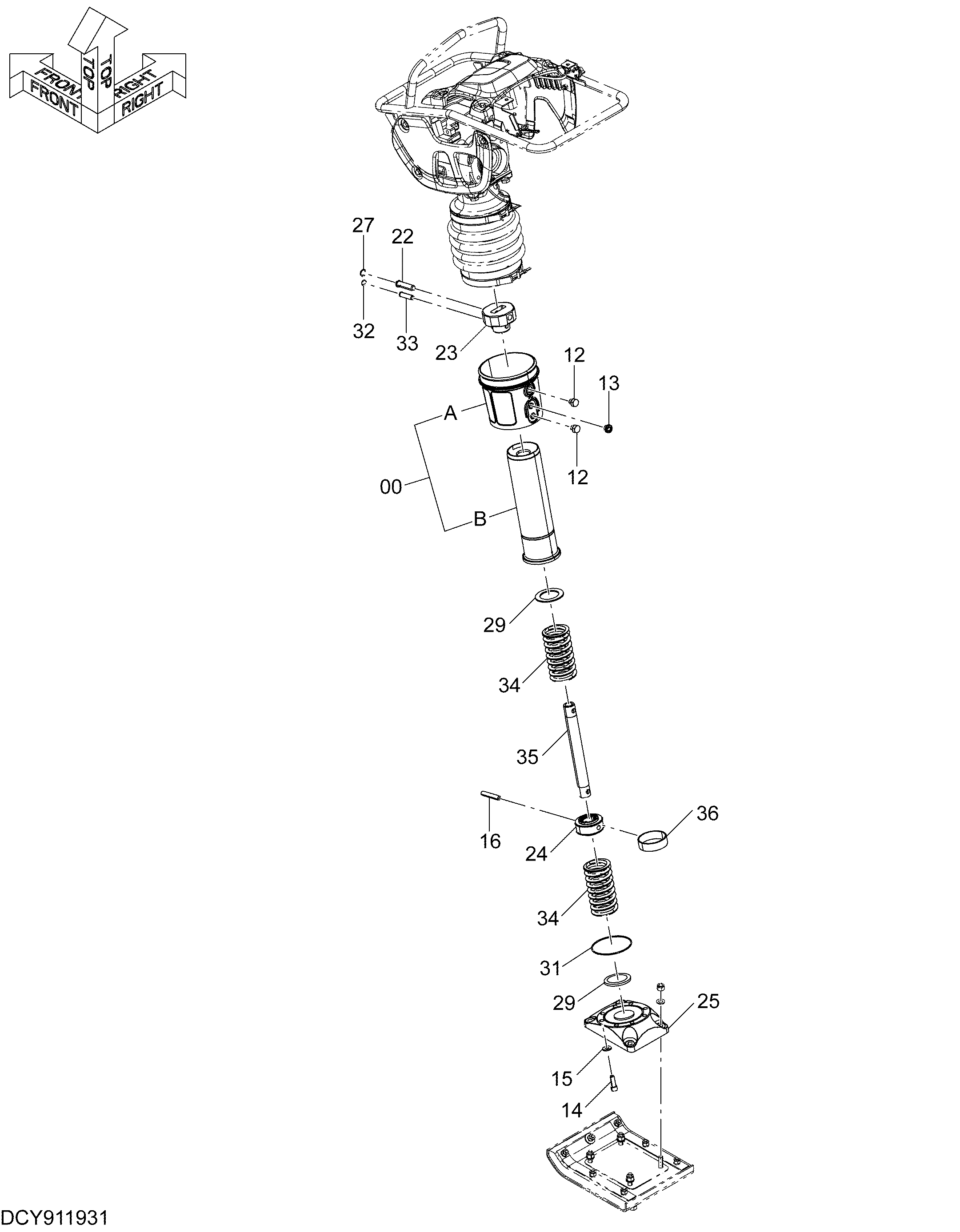

Заводская схема «Пружина гидроцилиндр. блок <75>» для HITACHI ZV75R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ00001178 | Пружина в сборе | 1 |
| 00A | Y200606 | Защитный кожух | 1 |
| 00B | 8129594 | Трубка внутренний | 1 |
| 12 | A885003 | Пробка | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | Y418288 | Указатель уровня | 1 |
| 14 | J781235 | Болт с внутренним шестигранником | 8 |
| 15 | J222012 | Шайба | 8 |
| 16 | Y418855 | Палец поршень | 1 |
| 22 | 4737753 | Палец соединение | 1 |
| 23 | 2061318 | Соединение | 1 |
| 24 | 4737756 | Поршень | 1 |
| 25 | 2061326 | Базовый | 1 |
| 27 | 991712 | Стопорное кольцо | 1 |
| 29 | 4737757 | Фиксатор | 2 |
| 31 | A810115 | Уплотнительное кольцо | 1 |
| 32 | 991708 | Стопорное кольцо | 1 |
| 33 | YJ00000588 | Палец соединение | 1 |
| 34 | YJ00000413 | Пружина | 2 |
| 35 | Y302373 | Шток поршня | 1 |
| 36 | YJ00001252 | Веаринг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV75R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
