Кранк блок <65> — HITACHI ZV65R

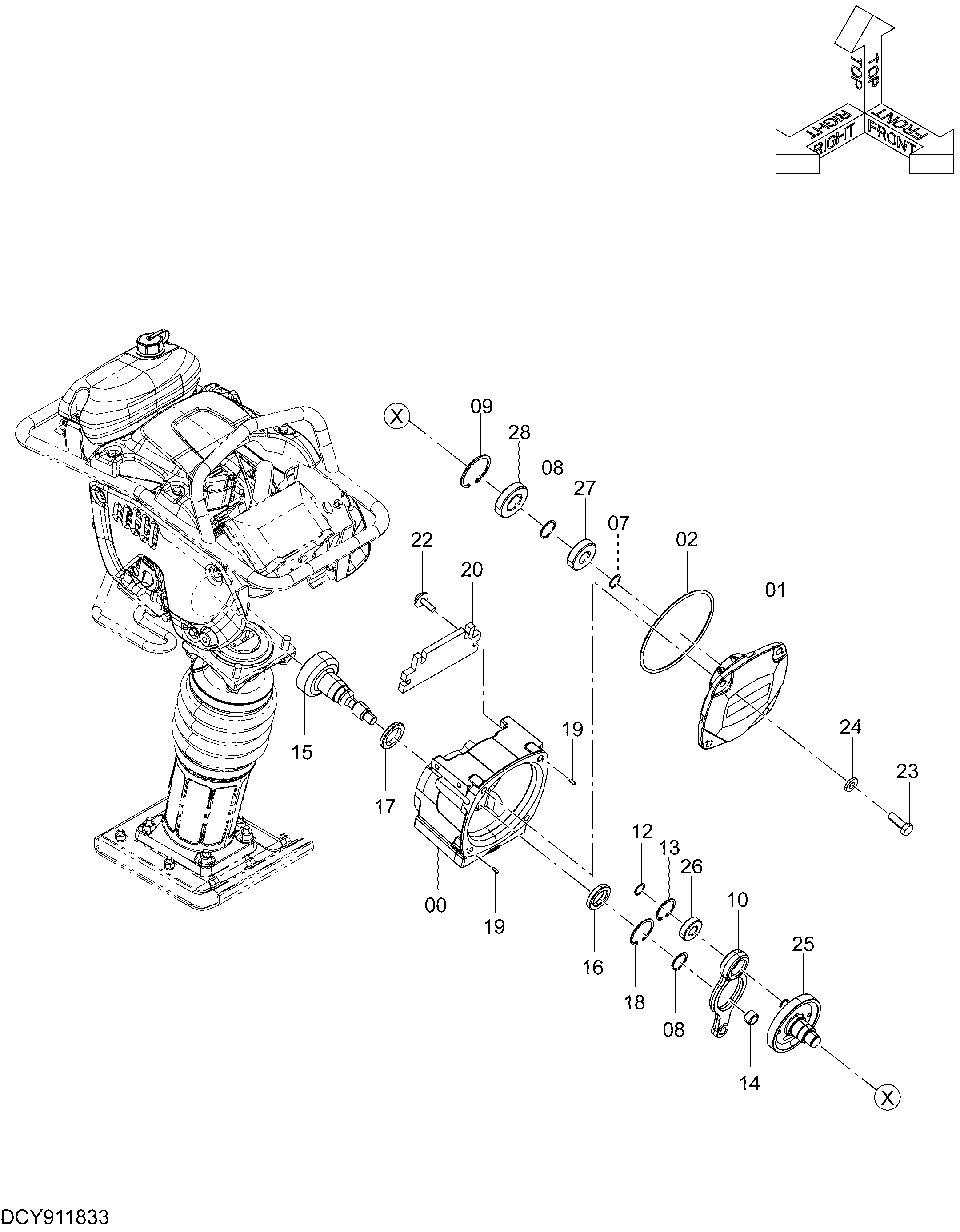

Заводская схема «Кранк блок <65>» для HITACHI ZV65R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y200589 | Корпус | 1 |
| 01 | Y200596 | Крышка | 1 |
| 02 | A810180 | Уплотнительное кольцо | 1 |
| 07 | 942517 | Стопорное кольцо | 1 |
| 08 | 991342 | Стопорное кольцо | 2 |
| 09 | 940144 | Стопорное кольцо | 1 |
| 10 | Y302438 | Шток коннектинг | 1 |
| 12 | 959500 | Стопорное кольцо | 1 |
| 13 | 991720 | Стопорное кольцо | 1 |
| 14 | Y418586 | Игольчатый подшипник | 1 |
| 15 | Y802990 | Корпус муфта | 1 |
| 16 | Y418587 | Шариковый подшипник | 1 |
| 17 | Y418588 | Масляное уплотнение | 1 |
| 18 | 930451 | Стопорное кольцо | 1 |
| 19 | 4144015 | Пружинный штифт | 2 |
| 20 | Y418559 | Проставка | 1 |
| 22 | J281045 | Болт с шайбой | 4 |
| 22A | J901045 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | J901440 | Болт | 4 |
| 24 | J222014 | Шайба | 4 |
| 25 | YJ00000486 | Вал кранк | 1 |
| 26 | 4089744 | Шариковый подшипник | 1 |
| 27 | 4921616 | Шариковый подшипник | 1 |
| 28 | 971195 | Шариковый подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV65R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
