Рукоятка блок — HITACHI ZV65R

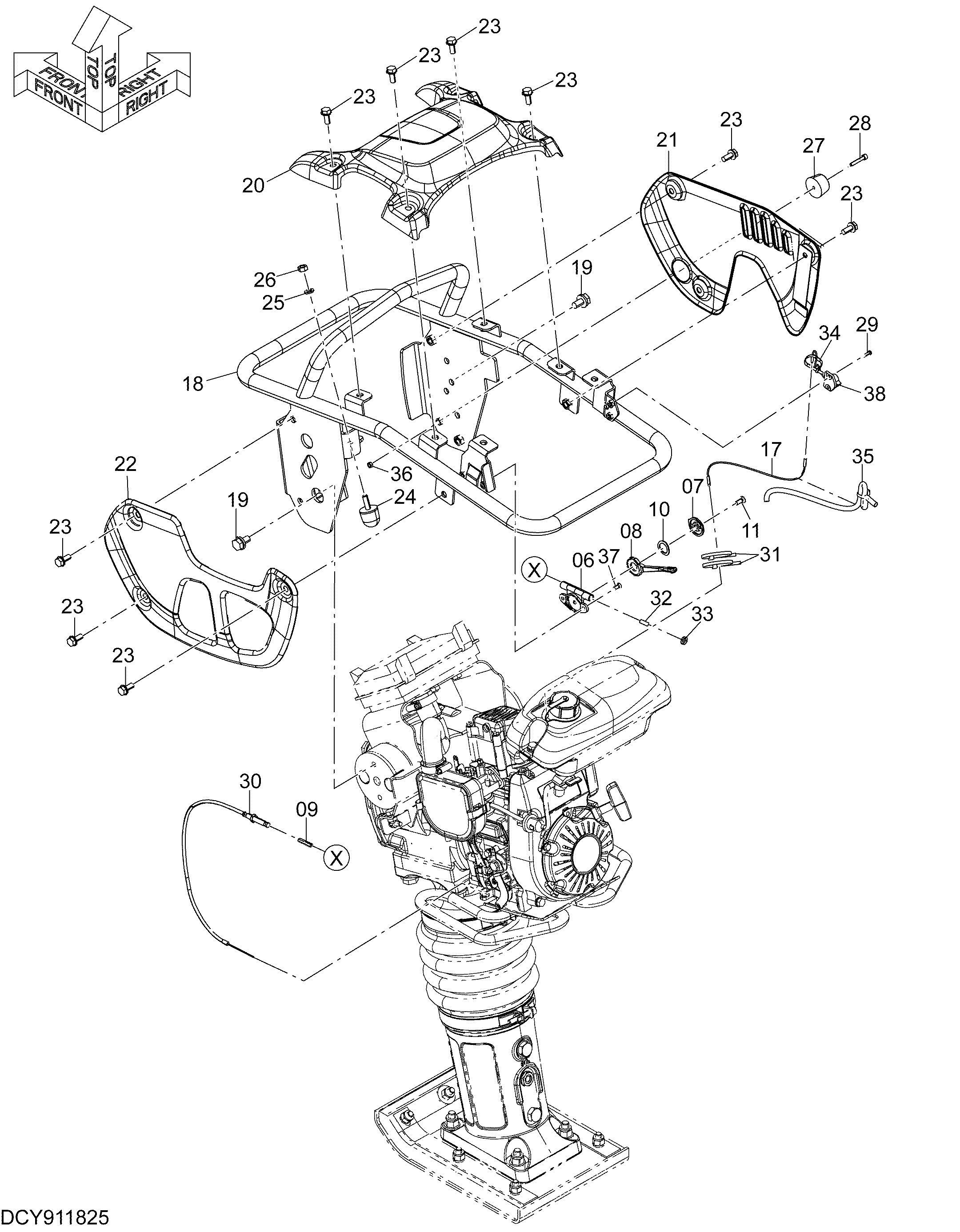

Заводская схема «Рукоятка блок» для HITACHI ZV65R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | Y418933 | Кронштейн | 1 |
| 07 | Y418934 | Крышка | 1 |
| 08 | Y418935 | Рычаг | 1 |
| 09 | Y418936 | Ракк | 1 |
| 10 | Y418937 | Шайба | 1 |
| 11 | Y418938 | Винт | 1 |
| 17 | Y418582 | Жгут проводов | 1 |
| 18 | 7062132 | Рукоятка | 1 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 1039234 | Крышка | 1 |
| 21 | 2061324 | Крышка | 1 |
| 22 | 2061325 | Крышка | 1 |
| 23 | J260820 | Болт с шайбой | 10 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | YJ00000152 | Ограничитель резиновый | 1 |
| 25 | A590908 | Пружинная шайба | 1 |
| 26 | J950008 | Гайка | 1 |
| 27 | YJ00000629 | Ограничитель резиновый | 1 |
| 28 | J780530 | Болт с внутренним шестигранником | 1 |
| 29 | J450414 | Винт с шайбой | 2 |
| 30 | YJ00000460 | Провод | 1 |
| 31 | 4718642 | Ленточный зажим | 2 |
| 32 | YJ00000814 | Винт | 1 |
| 33 | J950008 | Гайка | 1 |
| 34 | YJ00000900 | Ленточный зажим | 1 |
| 35 | YJ00000943 | Трубка | 1 |
| 36 | M500504 | Гайка | 1 |
| 37 | J693512 | Винт | 2 |
| 38 | 20F-00004-81 | Выключатель AY | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV65R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
