Вибратион блок <550> — HITACHI ZV650W

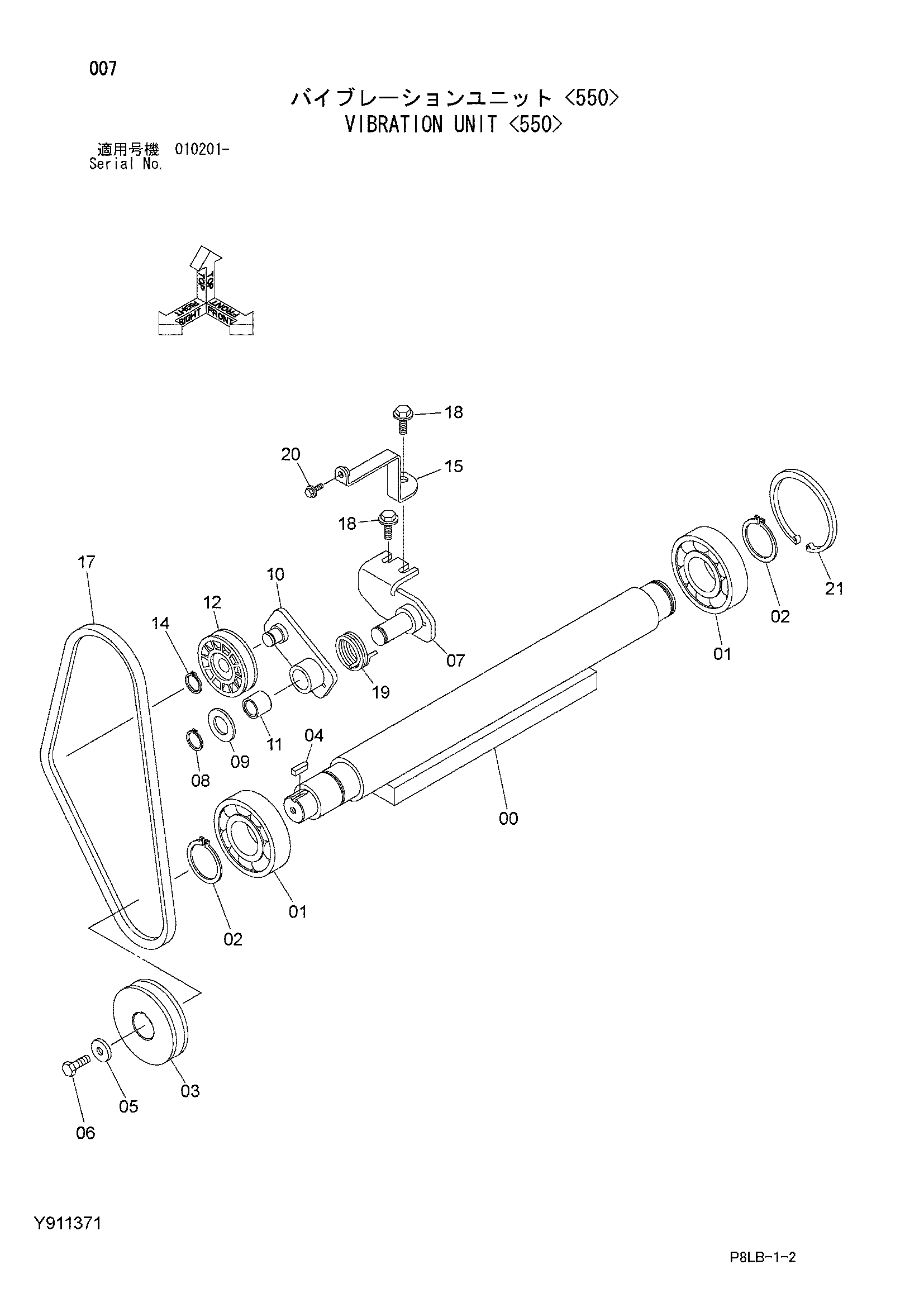

Заводская схема «Вибратион блок <550>» для HITACHI ZV650W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802785 | Вал | 1 |
| 01 | Y418336 | Шариковый подшипник | 2 |
| 02 | 962002 | Стопорное кольцо | 2 |
| 03 | Y417609 | Шкив | 1 |
| 04 | Y418366 | Шпонка | 1 |
| 05 | Y418370 | Плоская шайба | 1 |
| 06 | J900825 | Болт | 1 |
| 07 | Y802908 | Кронштейн | 1 |
| 08 | 959500 | Стопорное кольцо | 1 |
| 09 | A590120 | Шайба | 1 |
| 10 | Y802909 | Рукоять тентион | 1 |
| 11 | Y418293 | Втулка | 1 |
| 12 | Y418371 | Направляющее колесо | 1 |
| 14 | Y418294 | Стопорное кольцо | 1 |
| 15 | Y971828 | Стойка | 1 |
| 17 | Y418322 | Ремень V | 1 |
| 18 | J260825 | Болт с шайбой | 2 |
| 18A | J900825 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | Y417622 | Пружина торсион | 1 |
| 20 | J260612 | Болт с шайбой | 1 |
| 20A | J900612 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 21 | 959501 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV650W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
