Спринклинг блок <650> — HITACHI ZV650W

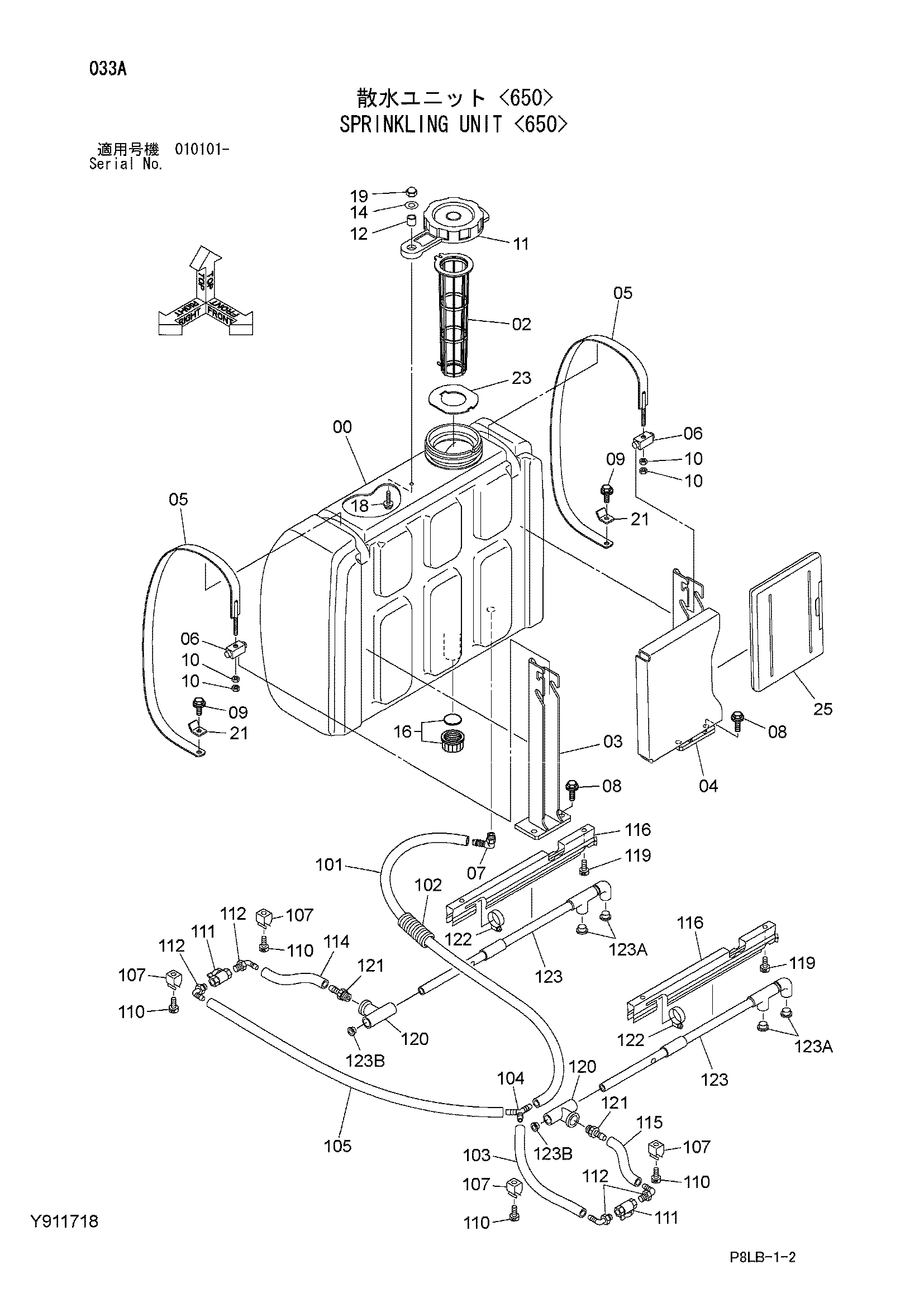

Заводская схема «Спринклинг блок <650>» для HITACHI ZV650W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y200529 | Бак воды | 1 |
| 02 | 4372619 | Сетчатый фильтр | 1 |
| 03 | Y802910 | Опора | 1 |
| 04 | Y802907 | Опора | 1 |
| 05 | Y971822 | Штанга лента | 2 |
| 06 | Y418107 | Вал | 2 |
| 07 | Y418299 | Соединение шланг | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J950008 | Гайка | 4 |
| 11 | Y302385 | Колпачок | 1 |
| 12 | Y418381 | Втулка | 1 |
| 14 | Y418382 | Плоская шайба | 1 |
| 16 | Y418383 | Колпачок | 1 |
| 18 | J271035 | Болт с шайбой | 2 |
| 18A | J901035 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | Y418651 | Гайка колпачок | 1 |
| 21 | Y418375 | Направляющая лента | 2 |
| 23 | Y418759 | Пластина | 1 |
| 25 | Y418340 | Корпус | 1 |
| 101 | Y418327 | Виниловый шланг | 1 |
| 102 | Y417614 | Трубка коппугатед | 1 |
| 103 | Y418329 | Виниловый шланг | 1 |
| 104 | Y418102 | Соединение шланг | 1 |
| 105 | Y418328 | Виниловый шланг | 1 |
| 107 | Y418811 | Защёлка | 4 |
| 110 | Y418653 | Болт с внутренним шестигранником | 4 |
| 111 | Y418384 | Клапан | 2 |
| 112 | Y418299 | Соединение шланг | 4 |
| 114 | Y418330 | Виниловый шланг | 1 |
| 115 | Y418333 | Виниловый шланг | 1 |
| 116 | Y302386 | Кронштейн | 2 |
| 119 | Y418653 | Болт с внутренним шестигранником | 4 |
| 120 | Y417636 | Тройник | 2 |
| 121 | Y417629 | Соединение шланг | 2 |
| 122 | 4504367 | Хомут шланга | 2 |
| 123 | Y802945 | Трубка | 2 |
| 123A | Y418101 | Колпачок | 2 |
| 123B | Y418098 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV650W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
