Каток блок <550> — HITACHI ZV650W

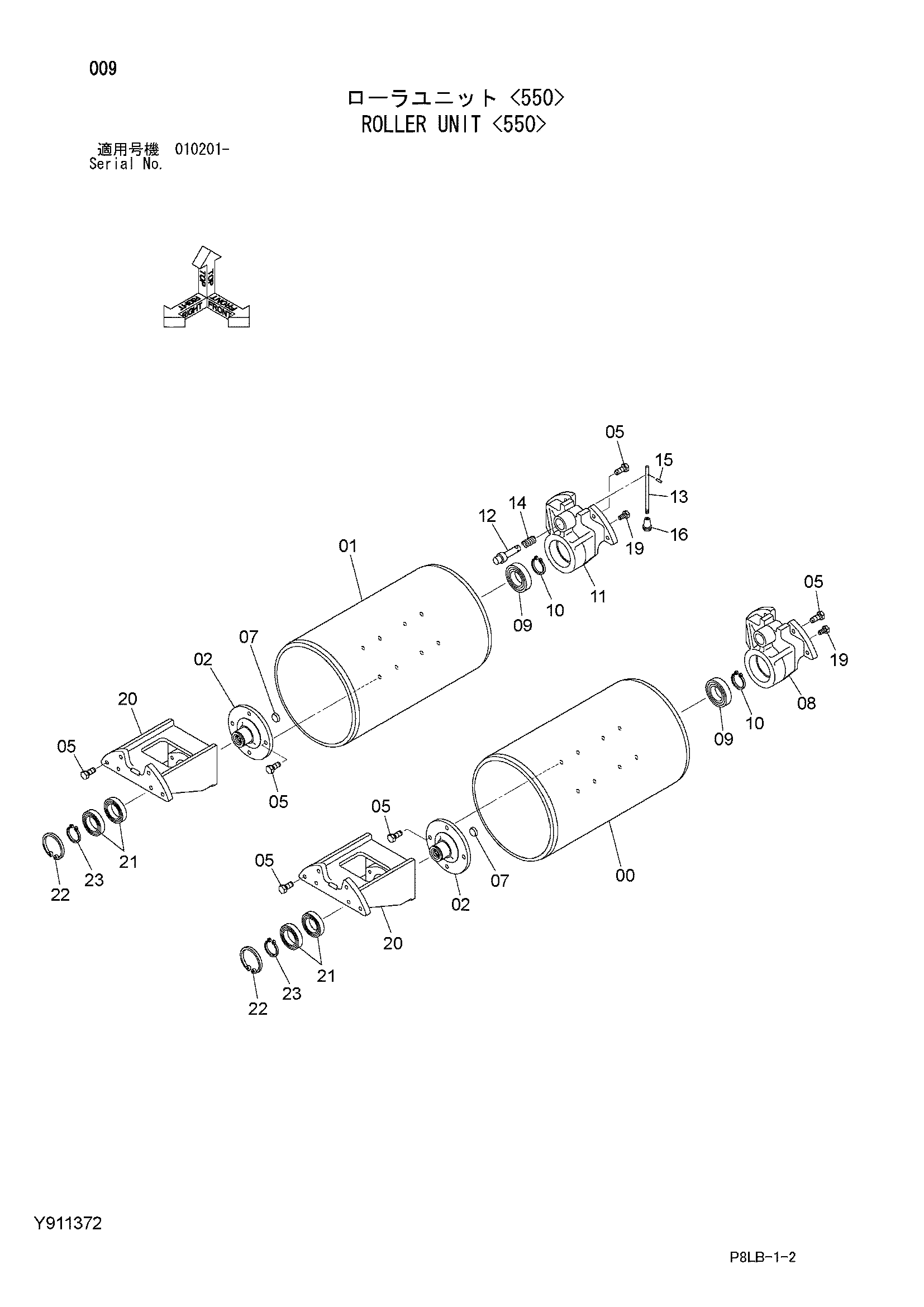

Заводская схема «Каток блок <550>» для HITACHI ZV650W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701175 | Ролик | 1 |
| 01 | Y701174 | Ролик | 1 |
| 02 | Y302384 | Вал | 2 |
| 05 | J901230 | Болт | 32 |
| 07 | Y418373 | Пробка | 2 |
| 08 | Y200555 | Левый кронштейн | 1 |
| 09 | 4019015 | Шариковый подшипник | 2 |
| 10 | 991345 | Стопорное кольцо | 2 |
| 11 | Y200556 | Левый кронштейн | 1 |
| 12 | Y418374 | Ограничитель вал | 1 |
| 13 | Y418376 | Шток | 1 |
| 14 | Y418323 | Пружина сжатия | 1 |
| 15 | 4116304 | Пружинный штифт | 1 |
| 16 | Y418377 | Рукоятка | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | Y200557 | Правый кронштейн | 2 |
| 21 | 4048056 | Шариковый подшипник | 4 |
| 22 | 988850 | Стопорное кольцо | 2 |
| 23 | 991345 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV650W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
