Рама блок <650> — HITACHI ZV650W

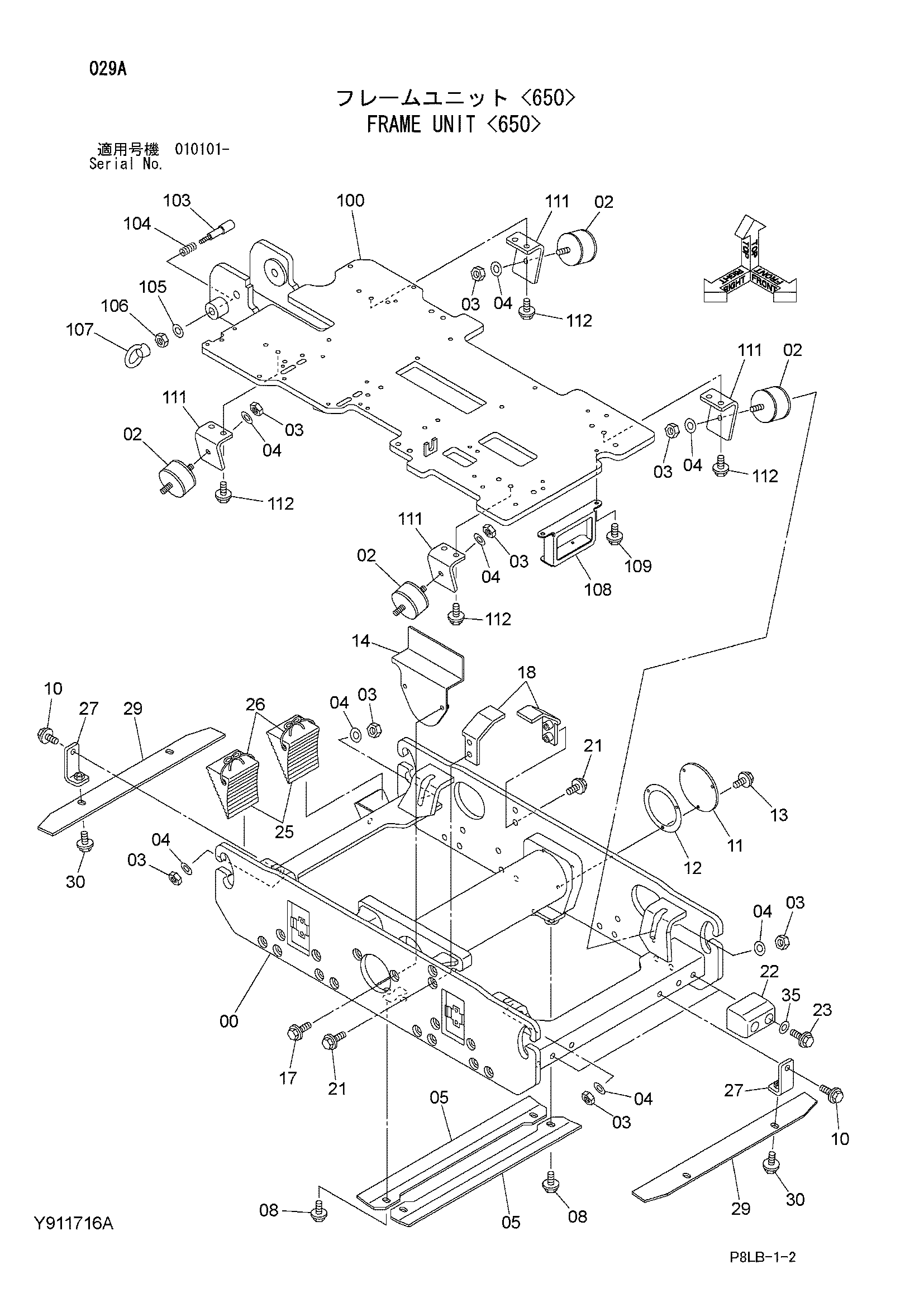

Заводская схема «Рама блок <650>» для HITACHI ZV650W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y701235	Рама основной	1
02	Y418378	Амортизатор	4
03	J950012	Гайка	8
04	A590112	Плоская шайба	8
05	Y418648	Скрапер	2
08	J281025	Болт с шайбой	4
08A	J901025	Болт	1
08B	4486055	Шайба	1
10	J271035	Болт с шайбой	4
10A	J901035	Болт	1
10B	J222010	Шайба	1
11	Y417624	Крышка	1
12	Y417625	Манжета	1
13	J260616	Болт с шайбой	3
13A	J900616	Болт	1
13B	A590106	Плоская шайба	1
14	Y802912	Крышка боковой	1
17	J260825	Болт с шайбой	2
17A	J900825	Болт	1
17B	A590108	Плоская шайба	1
18	Y971901	Ограничитель	2
21	J271035	Болт с шайбой	4
21A	J901035	Болт	1
21B	J222010	Шайба	1
22	Y417611	Резиновая подушка	2
23	J271040	Болт с шайбой	4
23A	J901040	Болт	1
23B	J222010	Шайба	1
25	Y302249	Ограничитель	2
26	Y418805	Канат	2
27	Y971896	Кронштейн	4
29	Y302388	Скрапер	2
30	J281035	Болт с шайбой	4
30A	J901035	Болт	1
30B	4486055	Шайба	1
35	J222012	Шайба	4
100	Y701237	Рама базовый	1
103	Y418301	Стопорный палец	1
104	Y418379	Пружина сжатия	1
105	A590110	Плоская шайба	1
106	J950010	Гайка	1
107	Y418380	Гайка проушина	1
108	Y302296	Кронштейн	1
109	J260820	Болт с шайбой	2
109A	J900820	Болт	1
109B	A590108	Плоская шайба	1
111	Y418646	Опора	4
112	J271225	Болт с шайбой	8
112A	J901225	Болт	1
112B	J222012	Шайба	1
