Масляный блок <550> — HITACHI ZV650W

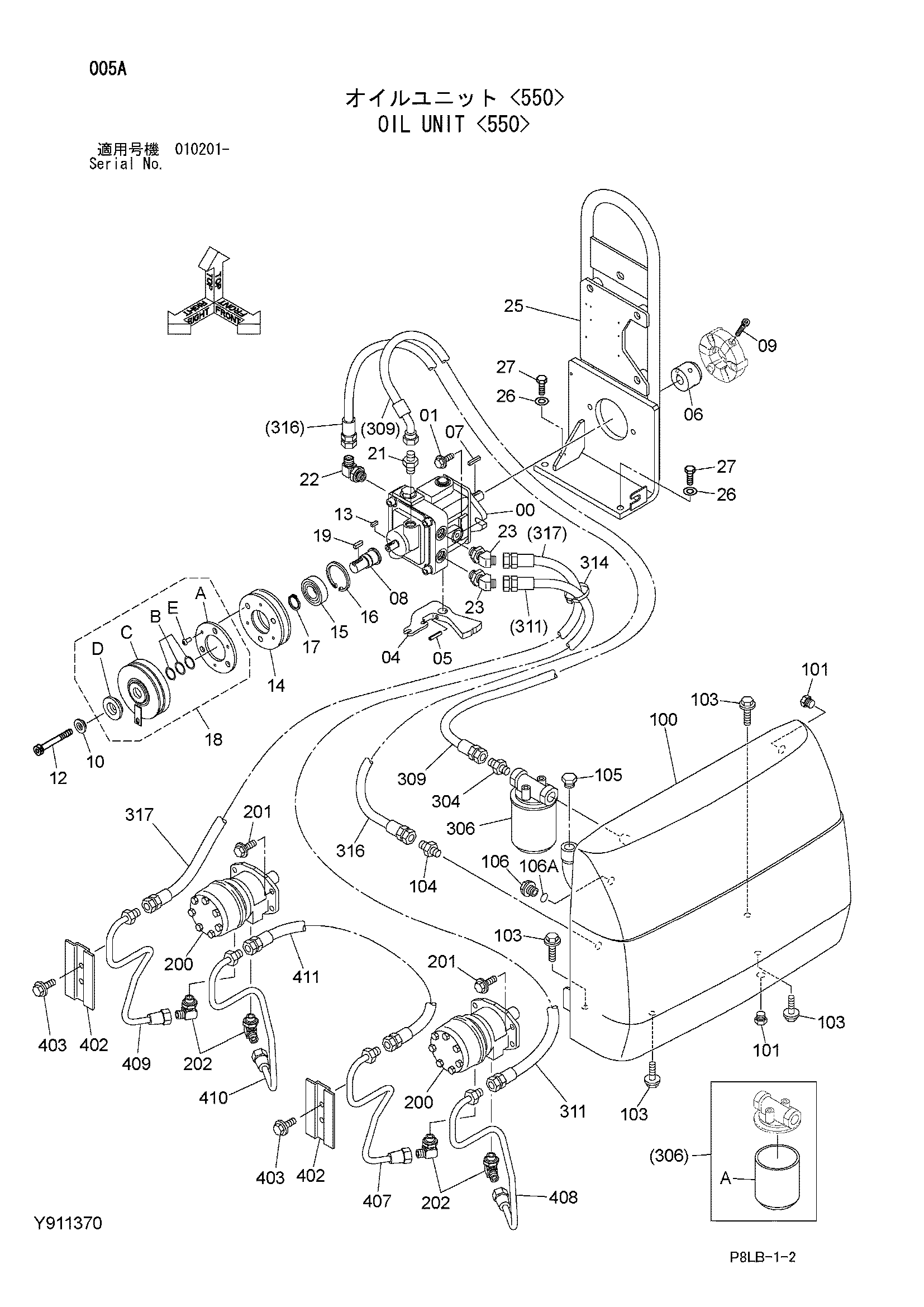

Заводская схема «Масляный блок <550>» для HITACHI ZV650W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y418359 | Насос | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | Y302319 | Рычаг | 1 |
| 05 | 4144018 | Пружинный штифт | 1 |
| 06 | Y418286 | Муфта | 1 |
| 07 | Y418360 | Шпонка | 1 |
| 08 | Y418361 | HUB | 1 |
| 09 | M340830 | Болт с внутренним шестигранником | 3 |
| 10 | Y418362 | Втулка | 1 |
| 12 | M340650 | Болт с внутренним шестигранником | 1 |
| 13 | Y418363 | Шпонка | 1 |
| 14 | Y418364 | Шкив | 1 |
| 15 | 959827 | Шариковый подшипник | 1 |
| 16 | 991722 | Стопорное кольцо | 1 |
| 17 | 942517 | Стопорное кольцо | 1 |
| 18 | Y418365 | Муфта магнетик | 1 |
| 18A | Y418770 | Арматуре | 1 |
| 18B | Y418771 | Регулировочная шайба | 3 |
| 18C | Y418772 | Роттер | 1 |
| 18D | Y418803 | Втулка | 1 |
| 18E | Y418804 | Винт | 3 |
| 19 | Y418366 | Шпонка | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852233 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | Y802942 | Кронштейн | 1 |
| 26 | J222010 | Шайба | 4 |
| 27 | J921035 | Болт | 4 |
| 100 | Y701234 | Гидробак | 1 |
| 101 | A885003 | Пробка | 2 |
| 101A | 4509180 | Уплотнительное кольцо | 1 |
| 103 | J271035 | Болт с шайбой | 4 |
| 103A | J901035 | Болт | 1 |
| 103B | J222010 | Шайба | 1 |
| 104 | A852133 | Адаптер | 1 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | A885004 | Пробка | 1 |
| 105A | 4506418 | Уплотнительное кольцо | 1 |
| 106 | Y418765 | Указатель уровня | 1 |
| 106A | Y417634 | Уплотнительное кольцо | 1 |
| 200 | Y418367 | Масляный гидромотор | 2 |
| 201 | J271030 | Болт с шайбой | 8 |
| 201A | J901030 | Болт | 1 |
| 201B | J222010 | Шайба | 1 |
| 202 | Y418289 | Угловой штуцер | 4 |
| 202A | 4506418 | Уплотнительное кольцо | 1 |
| 304 | 4215651 | Адаптер | 1 |
| 306 | Y418368 | Масляный фильтр | 1 |
| 306A | Y418748 | Картридж | 1 |
| 309 | Y418356 | Шланг | 1 |
| 311 | Y418657 | Шланг | 1 |
| 314 | Y418810 | Ленточный зажим | 1 |
| 316 | Y971904 | Шланг | 1 |
| 317 | Y418764 | Шланг | 1 |
| 402 | Y418103 | Опора | 2 |
| 403 | J260816 | Болт с шайбой | 4 |
| 403A | J900816 | Болт | 1 |
| 403B | A590108 | Плоская шайба | 1 |
| 407 | Y802948 | Трубка | 1 |
| 408 | Y802949 | Трубка | 1 |
| 409 | Y802950 | Трубка | 1 |
| 410 | Y802951 | Трубка | 1 |
| 411 | Y418821 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV650W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
