ZV60PS — HITACHI ZV60PS

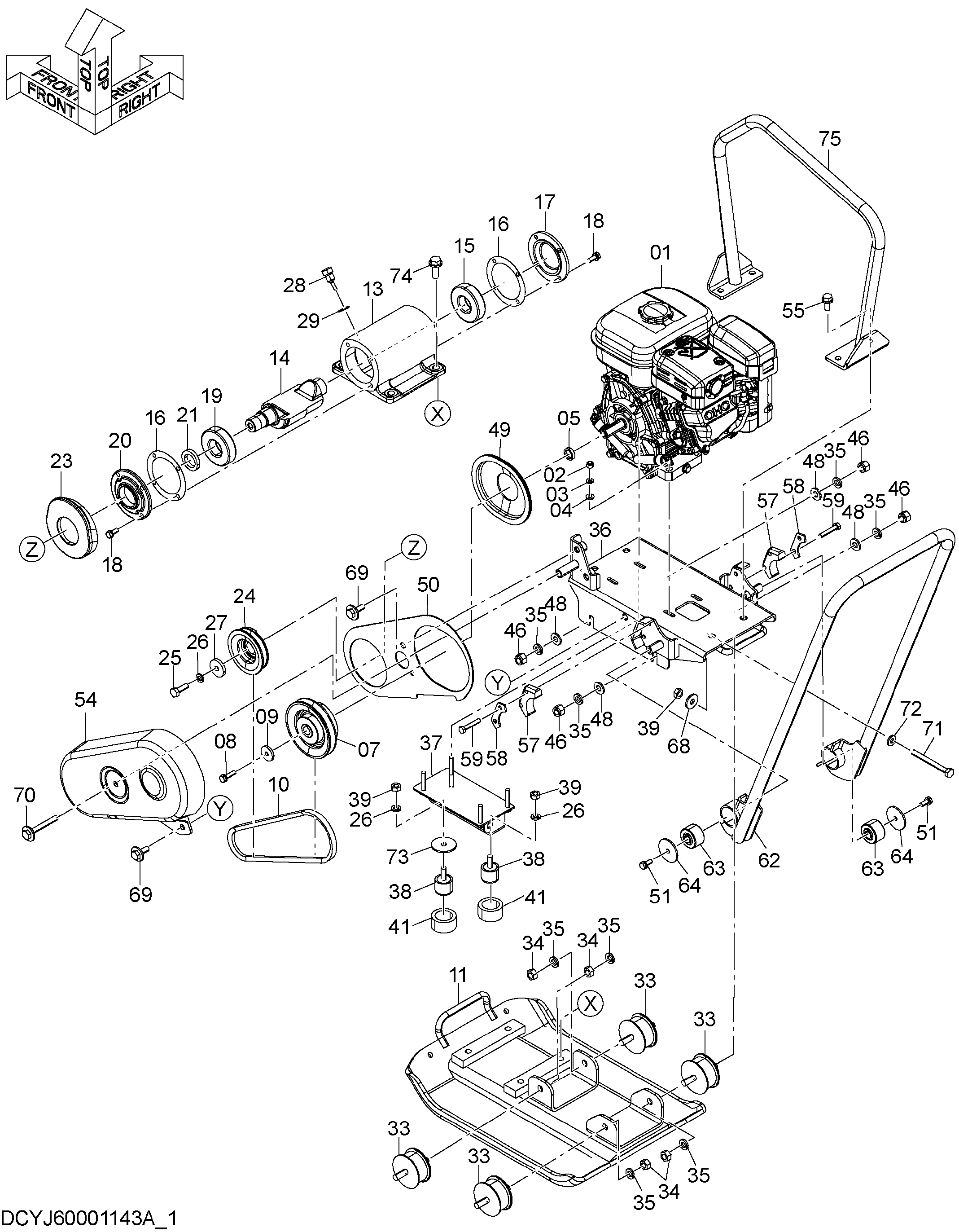

Заводская схема «ZV60PS» для HITACHI ZV60PS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YJ00001745 | Двигатель | 1 |
| 02 | YJ00000911 | Гайка | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | A590108 | Плоская шайба | 4 |
| 05 | YJ00001748 | Проставка | 1 |
| 07 | YJ00001752 | Муфта | 1 |
| 08 | YJ00001754 | Болт с шайбой | 1 |
| 08A | YJ00002411 | Болт | 1 |
| 08B | A590908 | Пружинная шайба | 1 |
| 09 | YJ00001756 | Шайба | 1 |
| 10 | YJ00002461 | Ремень V | 1 |
| 11 | YJ60001144 | Опора | 1 |
| 13 | YJ00001761 | Кронштейн | 1 |
| 14 | YJ00001764 | Вал | 1 |
| 15 | YJ00001765 | Подшипник | 1 |
| 16 | YJ00002676 | Прокладка | 2 |
| 17 | YJ00001767 | Крышка | 1 |
| 18 | YJ00001768 | Болт с шайбой | 8 |
| 18A | YJ00002410 | Болт | 1 |
| 18B | A590908 | Пружинная шайба | 1 |
| 19 | YJ00001769 | Подшипник | 1 |
| 20 | YJ00001770 | Фланец | 1 |
| 21 | YJ00001771 | Масляное уплотнение | 1 |
| 23 | YJ00001773 | Защитный чехол | 1 |
| 24 | YJ00001774 | Вал шкив | 1 |
| 25 | J901030 | Болт | 1 |
| 26 | A590910 | Пружинная шайба | 3 |
| 27 | YJ00001775 | Шайба | 1 |
| 28 | YJ00001776 | Лубрикатор | 1 |
| 29 | YJ00001777 | Манжета | 1 |
| 33 | YJ00002446 | Амортизатор резиновый | 4 |
| 34 | J950012 | Гайка | 4 |
| 35 | A590912 | Пружинная шайба | 8 |
| 36 | YJ40000885 | Кронштейн | 1 |
| 37 | YJ40000884 | Стойка | 1 |
| 38 | YJ00001882 | Амортизатор | 2 |
| 39 | J950010 | Гайка | 2 |
| 39 | J950010 | Гайка | 3 |
| 41 | YJ00001781 | Амортизатор резиновый | 2 |
| 46 | Y418284 | Гайка нейлоновый | 4 |
| 48 | J222012 | Шайба | 4 |
| 49 | YJ00001785 | Защитный чехол | 1 |
| 50 | YJ00001880 | Крышка | 1 |
| 51 | J900820 | Болт | 2 |
| 54 | YJ00001788 | Крышка | 1 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | YJ00001789 | Ограничитель резиновый | 2 |
| 58 | YJ00001790 | Пластина | 2 |
| 59 | J900840 | Болт | 4 |
| 62 | YJ40000901 | Рукоятка | 1 |
| 63 | YJ00001791 | Амортизатор резиновый | 2 |
| 64 | YJ00002809 | Пластина | 2 |
| 68 | Y418824 | Плоская шайба | 1 |
| 69 | J281030 | Болт с шайбой | 3 |
| 69A | J901030 | Болт | 1 |
| 69B | 4486055 | Шайба | 1 |
| 70 | J281080 | Болт с шайбой | 1 |
| 70A | J901080 | Болт | 1 |
| 70B | 4486055 | Шайба | 1 |
| 71 | J901000 замена: M261000 | Болт | 1 |
| 71 | M261000 | Болт | 1 |
| 72 | J222010 | Шайба | 1 |
| 73 | YJ00001891 | Шайба | 1 |
| 74 | J271235 | Болт с шайбой | 4 |
| 74A | J901235 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 75 | YJ40000983 | Крюк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV60PS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
