Пружина гидроцилиндр. блок <55> — HITACHI ZV55R

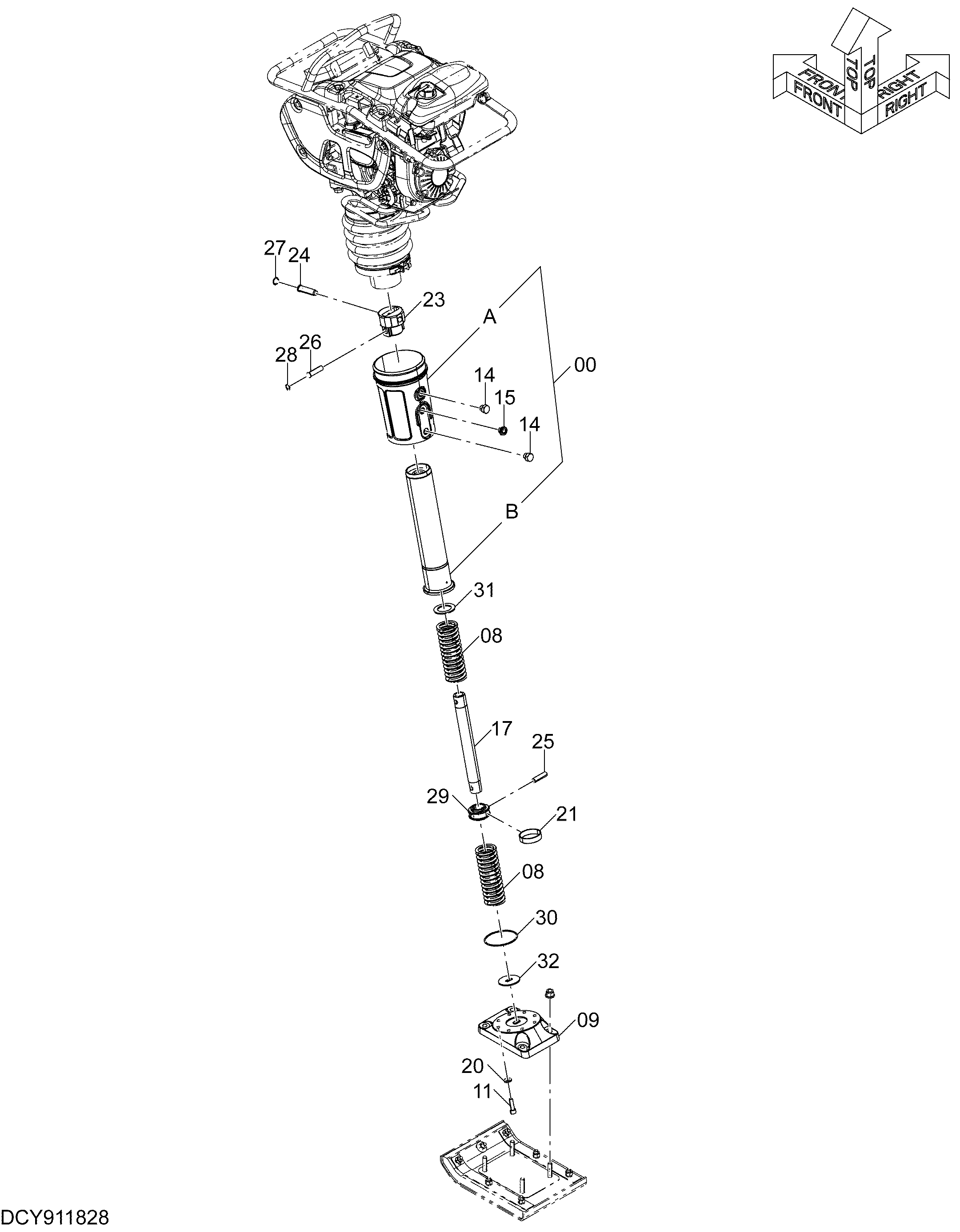

Заводская схема «Пружина гидроцилиндр. блок <55>» для HITACHI ZV55R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ00000860 | Пружина в сборе | 1 |
| 00A | Y200598 | Защитный кожух | 1 |
| 00B | Y803000 | Трубка внутренний | 1 |
| 08 | Y418257 | Пружина | 2 |
| 09 | Y200599 | Базовый | 1 |
| 11 | J781035 | Болт с внутренним шестигранником | 8 |
| 14 | A885003 | Пробка | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | Y418288 | Указатель уровня | 1 |
| 17 | Y302489 | Шток поршня | 1 |
| 20 | J222010 | Шайба | 8 |
| 21 | Y418644 | Веаринг | 1 |
| 23 | 3124151 | Соединение | 1 |
| 24 | 4737753 | Палец соединение | 1 |
| 25 | 4737754 | Палец соединение | 1 |
| 26 | YJ00000588 | Палец соединение | 1 |
| 27 | 991712 | Стопорное кольцо | 1 |
| 28 | 991708 | Стопорное кольцо | 1 |
| 29 | YJ00000063 | Поршень | 1 |
| 30 | A810090 | Уплотнительное кольцо | 1 |
| 31 | YJ00000062 | Фиксатор | 1 |
| 32 | YJ00000064 | Фиксатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV55R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
