Каталог запчастей HITACHI
Двигатель — HITACHI ZV55R

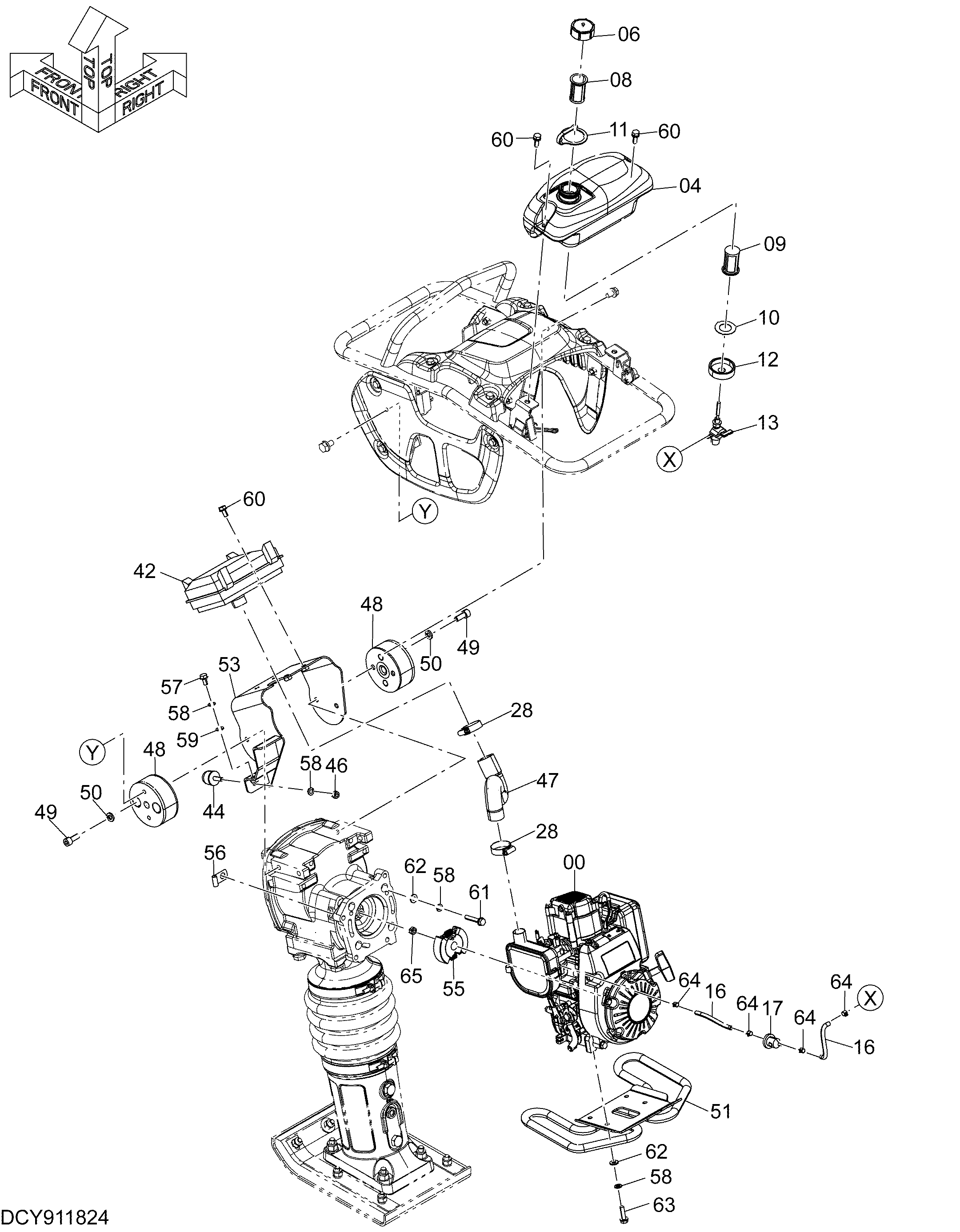

Заводская схема «Двигатель» для HITACHI ZV55R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y418575 | Двигатель | 1 |
| 04 | Y418915 | Топливный бак | 1 |
| 06 | Y418917 | Колпачок | 1 |
| 08 | Y418919 | Топливный фильтр | 1 |
| 09 | Y418920 | Топливный фильтр | 1 |
| 10 | Y418921 | Манжета | 1 |
| 11 | Y418922 | Страп | 1 |
| 12 | Y418923 | Колпачок | 1 |
| 13 | Y418924 | Кран | 1 |
| 16 | 085-10409-80 | Шланг | 2 |
| 17 | Y418928 | Фильтр | 1 |
| 28 | 4505243 | Хомут шланга | 2 |
| 42 | YJ00000151 | Фильтр PRE | 1 |
| 44 | YJ00000152 | Ограничитель резиновый | 1 |
| 46 | J950008 | Гайка | 1 |
| 47 | Y418967 | Воздушный шланг | 1 |
| 48 | YJ00000153 | Резиновая прокладка | 2 |
| 49 | J781025 | Болт с внутренним шестигранником | 4 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | 8129596 | Кронштейн | 1 |
| 53 | YJ40000021 | Кронштейн | 1 |
| 54 | 4190271 | Зажим | 1 |
| 55 | YJ00000655 | Муфта | 1 |
| 56 | 4077714 | Зажим | 1 |
| 57 | J900820 | Болт | 1 |
| 58 | A590908 | Пружинная шайба | 10 |
| 59 | A590108 | Плоская шайба | 1 |
| 60 | J260820 | Болт с шайбой | 6 |
| 60A | J900820 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 61 | YJ00000861 | Болт с шайбой | 4 |
| 62 | J222008 | Шайба | 8 |
| 63 | Y418929 | Болт | 4 |
| 64 | 056-11000-30 | Шланг хомут | 4 |
| 65 | 017-31200-10 | Стопорная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV55R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
