Электрооборудование <650> — HITACHI ZV550W

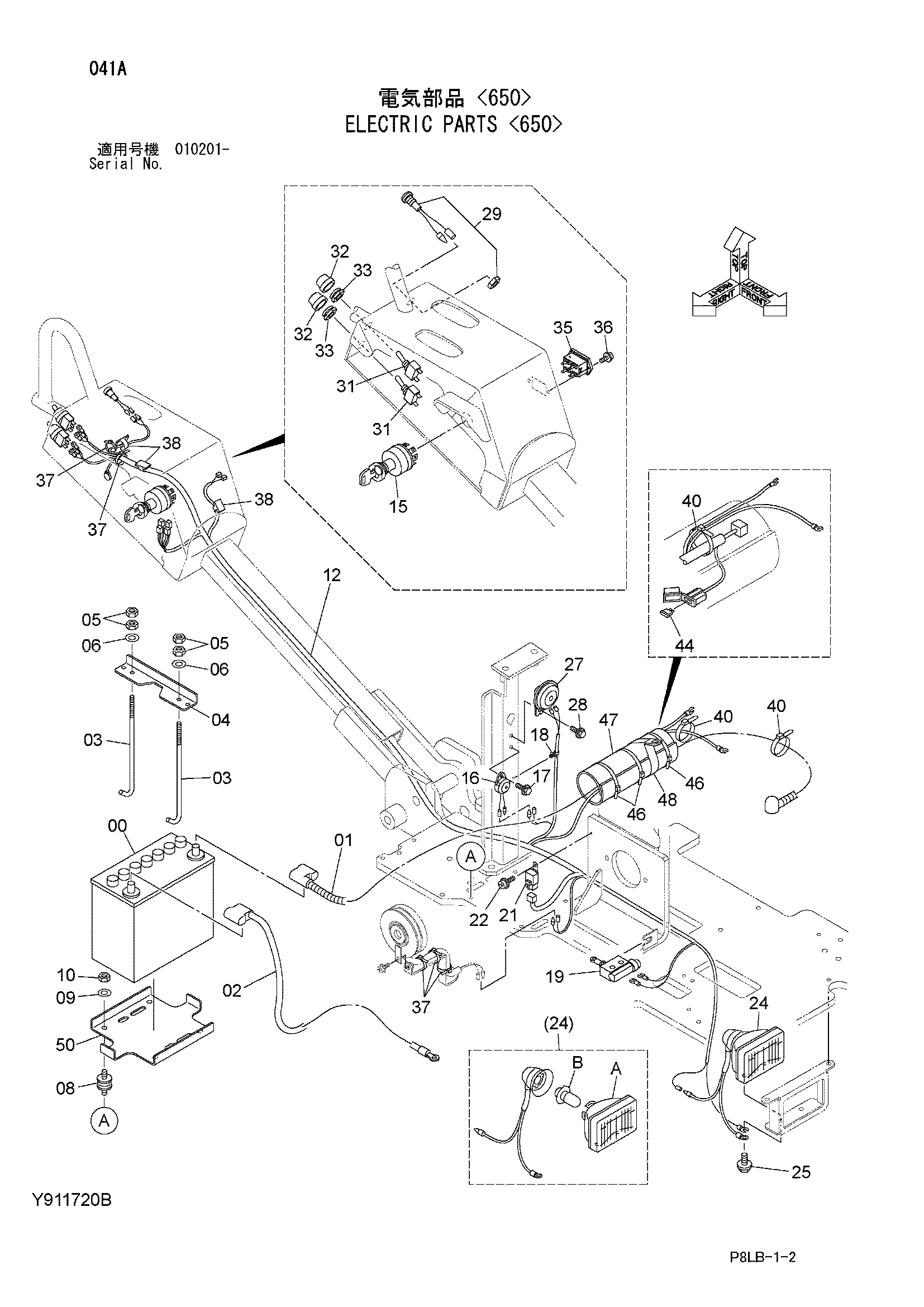

Заводская схема «Электрооборудование <650>» для HITACHI ZV550W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4443529 | Аккумулятор | 1 |
| 01 | Y418305 | Жгут проводов | 1 |
| 02 | Y418306 | Жгут проводов | 1 |
| 03 | Y415288 | Болт крюк | 2 |
| 04 | Y418296 | Пластина | 1 |
| 05 | M500605 | Гайка | 4 |
| 06 | A590106 | Плоская шайба | 2 |
| 08 | Y418385 | Амортизатор | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 10 | J950008 | Гайка | 4 |
| 12 | Y200611 | Жгут проводов | 1 |
| 16 | Y418309 | Зуммер | 1 |
| 17 | J260620 | Болт с шайбой | 1 |
| 17A | J900620 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | Y418749 | Шток TIE | 1 |
| 19 | Y418310 | Выключатель концевой | 1 |
| 21 | Y418311 | Реле | 1 |
| 22 | J680514 | Винт с шайбой | 1 |
| 24 | Y418302 | Фара | 1 |
| 24A | Y418812 | Корпус | 1 |
| 24B | Y418813 | Лампа (12V25/25W) | 1 |
| 25 | J260612 | Болт с шайбой | 2 |
| 25A | J900612 | Болт | 1 |
| 25B | A590106 | Плоская шайба | 1 |
| 27 | Y418312 | Звуковой сигнал | 1 |
| 28 | J260620 | Болт с шайбой | 1 |
| 28A | J900620 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 29 | Y418313 | Выключатель пусхбут. | 1 |
| 31 | Y418314 | Выключатель тоггле | 2 |
| 32 | Y418315 | Колпачок | 2 |
| 33 | Y418316 | Гайка | 2 |
| 35 | Y418319 | Измеритель хоур | 1 |
| 36 | J680316 | Винт с шайбой | 2 |
| 37 | Y418809 | Ленточный зажим | 5 |
| 38 | Y418320 | Зажим провод | 3 |
| 40 | Y418810 | Ленточный зажим | 3 |
| 44 | Y418768 | Предохранитель | 1 |
| 46 | 4055312 | Ленточный зажим | 3 |
| 47 | Y417632 | Резиновая прокладка | 1 |
| 48 | 4193816 | Зажим | 1 |
| 50 | Y302390 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV550W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
