Крышка <550, 650> — HITACHI ZV550W

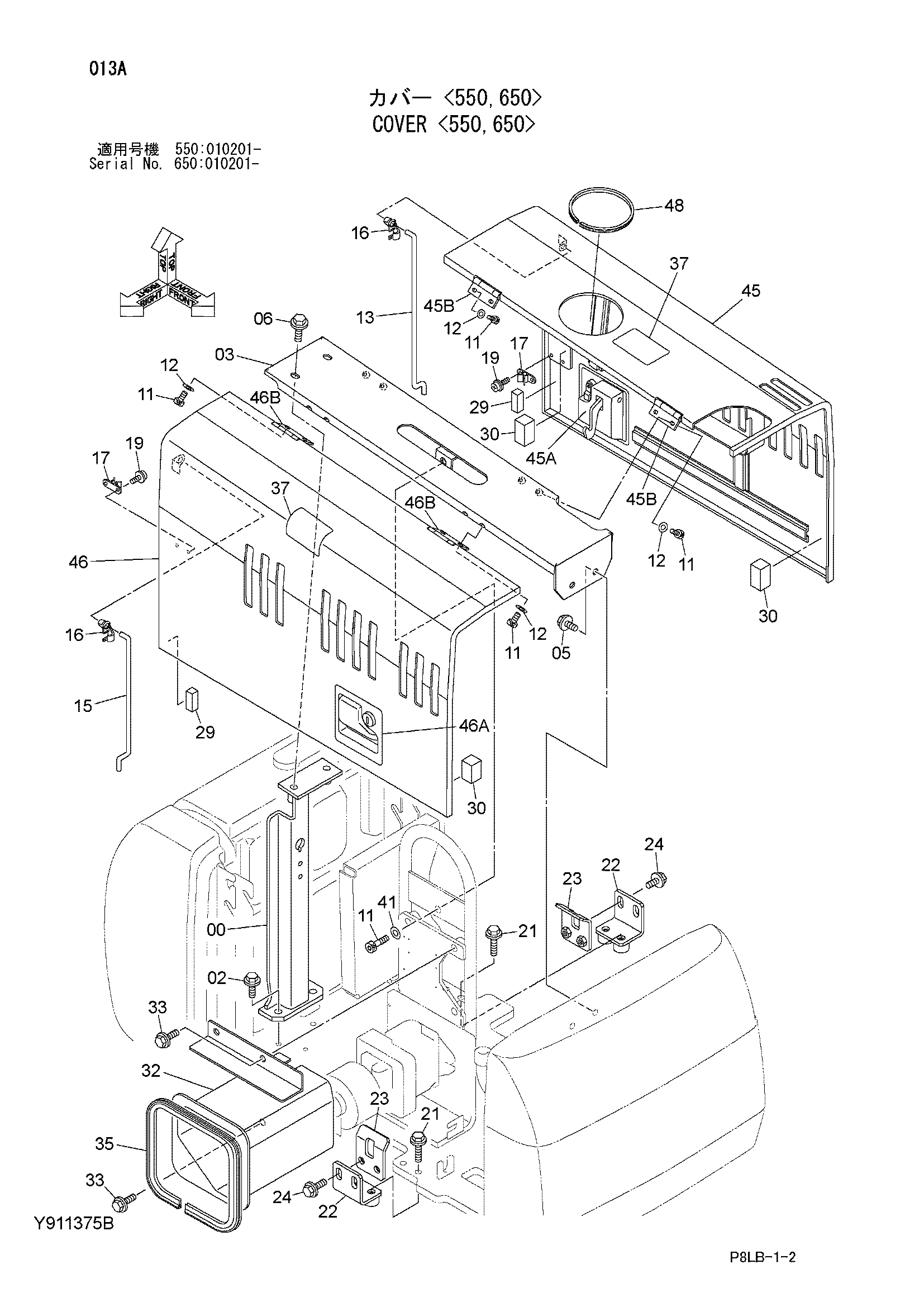

Заводская схема «Крышка <550, 650>» для HITACHI ZV550W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802944 | Стойка | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | Y701242 | Крышка | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J281030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 11 | M340820 | Болт с внутренним шестигранником | 9 |
| 12 | J222008 | Шайба | 8 |
| 13 | Y418645 | Шток | 1 |
| 15 | Y418342 | Шток | 1 |
| 16 | Y418337 | Втулка | 2 |
| 17 | Y418338 | Защёлка | 2 |
| 19 | J460516 | Винт с шайбой | 4 |
| 21 | J271040 | Болт с шайбой | 4 |
| 21A | J901040 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | Y971902 | Кронштейн | 2 |
| 23 | Y971831 | Защёлка | 2 |
| 24 | J271030 | Болт с шайбой | 4 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 29 | Y418348 | Резиновая прокладка | 2 |
| 30 | Y418349 | Резиновая прокладка | 3 |
| 32 | Y701243 | Воздуховод | 1 |
| 33 | J271025 | Болт с шайбой | 3 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | Y418357 | Резиновое уплотнение | 1 |
| 37 | Y418754 | Сиденье | 2 |
| 41 | Y418382 | Плоская шайба | 1 |
| 45 | Y600662 | Крышка | 1 |
| 45A | 4379984 | Защёлка | 1 |
| 45B | Y418346 | Петля | 2 |
| 46 | Y600663 | Крышка | 1 |
| 46A | 4379984 | Защёлка | 1 |
| 46B | Y418346 | Петля | 2 |
| 48 | Y418820 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV550W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
