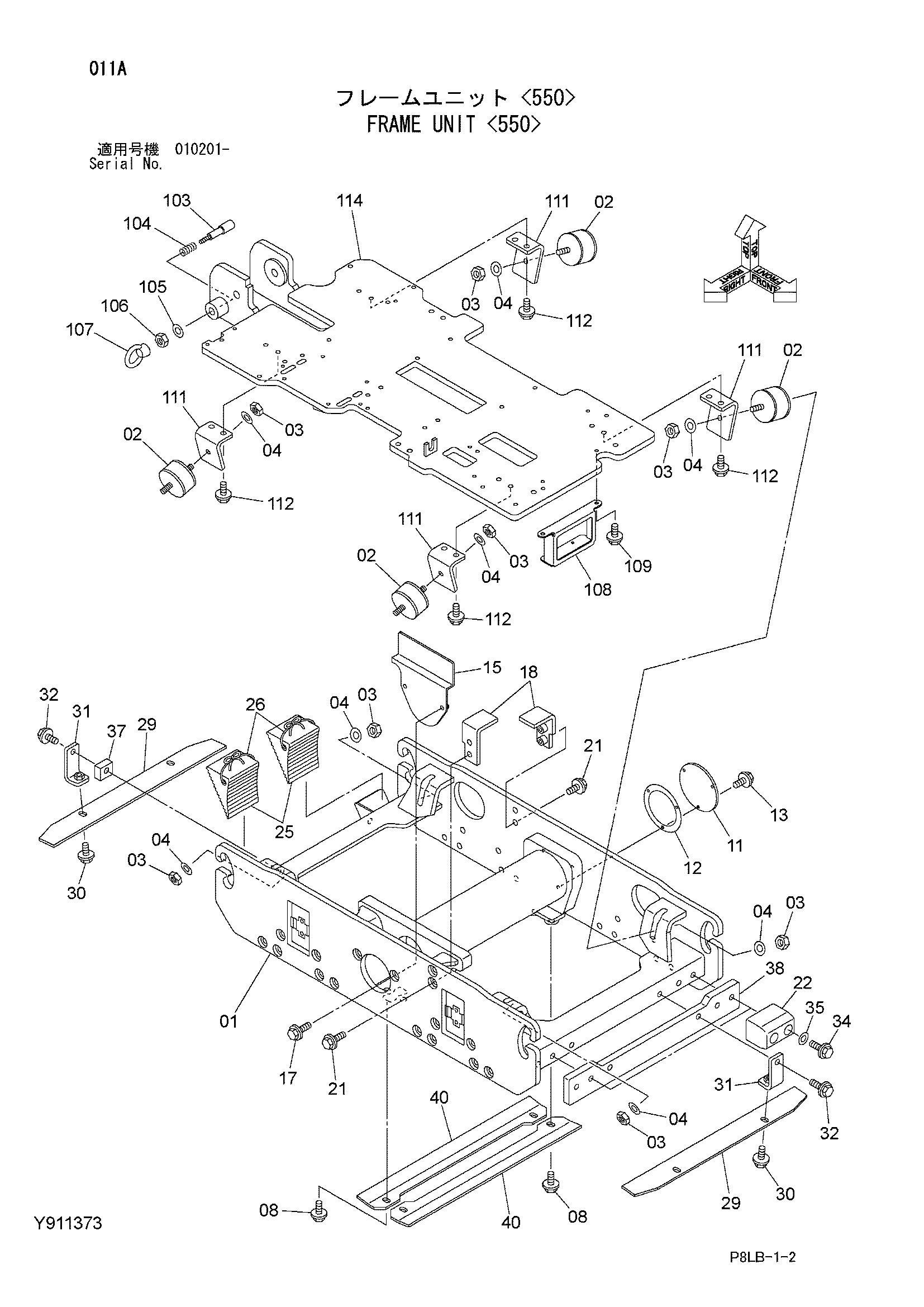

Рама блок <550> — HITACHI ZV550W

Заводская схема «Рама блок <550>» для HITACHI ZV550W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	Y701244	Рама основной	1
02	Y418378	Амортизатор	4
03	J950012	Гайка	8
04	A590112	Плоская шайба	8
08	J281025	Болт с шайбой	4
08A	J901025	Болт	1
08B	4486055	Шайба	1
11	Y417624	Крышка	1
12	Y417625	Манжета	1
13	J260616	Болт с шайбой	3
13A	J900616	Болт	1
13B	A590106	Плоская шайба	1
15	Y802947	Крышка боковой	1
17	J260825	Болт с шайбой	2
17A	J900825	Болт	1
17B	A590108	Плоская шайба	1
18	Y971897	Ограничитель	2
21	J271035	Болт с шайбой	4
21A	J901035	Болт	1
21B	J222010	Шайба	1
22	Y417611	Резиновая подушка	2
25	Y302249	Ограничитель	2
26	Y418805	Канат	2
29	Y302387	Скрапер	2
30	J281035	Болт с шайбой	4
30A	J901035	Болт	1
30B	4486055	Шайба	1
31	Y971903	Кронштейн	4
32	J271055	Болт с шайбой	4
32A	J901055	Болт	1
32B	J222010	Шайба	1
34	J271060	Болт с шайбой	4
34A	J901060	Болт	1
34B	J222010	Шайба	1
35	J222012	Шайба	4
37	Y418815	Пластина	2
38	Y418816	Пластина	1
40	Y418817	Скрапер	2
103	Y418301	Стопорный палец	1
104	Y418379	Пружина сжатия	1
105	A590110	Плоская шайба	1
106	J950010	Гайка	1
107	Y418380	Гайка проушина	1
108	Y302296	Кронштейн	1
109	J260820	Болт с шайбой	2
109A	J900820	Болт	1
109B	A590108	Плоская шайба	1
111	Y418646	Опора	4
112	J271225	Болт с шайбой	8
112A	J901225	Болт	1
112B	J222012	Шайба	1
114	Y701248	Рама базовый	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZV550W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
