Каталог запчастей HITACHI
ZV40PF — HITACHI ZV40PFR

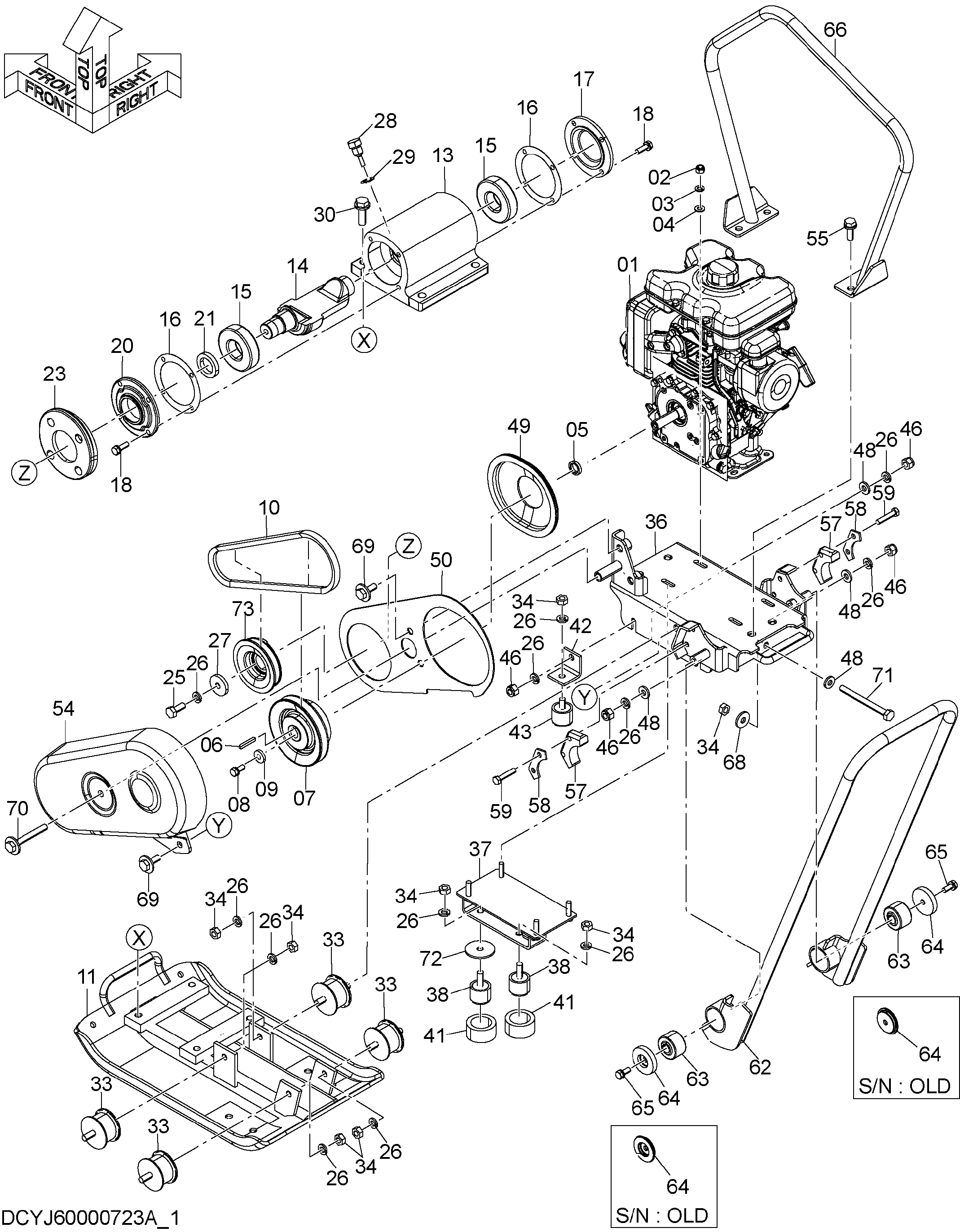

Заводская схема «ZV40PF» для HITACHI ZV40PFR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YJ00001744 | Двигатель | 1 |
| 02 | YJ00000911 | Гайка | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | A590108 | Плоская шайба | 4 |
| 05 | YJ00001747 | Проставка | 1 |
| 06 | YJ00001749 | Шпонка | 1 |
| 07 | YJ00001751 | Муфта | 1 |
| 08 | YJ00001768 | Болт с шайбой | 1 |
| 08A | YJ00002410 | Болт | 1 |
| 08B | A590908 | Пружинная шайба | 1 |
| 10 | YJ00002460 | Ремень V | 1 |
| 11 | YJ40000927 | Опора | 1 |
| 13 | YJ00001759 | Кронштейн | 1 |
| 14 | YJ00001762 | Вал | 1 |
| 15 | YJ00001765 | Подшипник | 2 |
| 16 | YJ00002676 | Прокладка | 2 |
| 17 | YJ00001767 | Крышка | 1 |
| 18 | YJ00001768 | Болт с шайбой | 8 |
| 18A | YJ00002410 | Болт | 1 |
| 18B | A590908 | Пружинная шайба | 1 |
| 20 | YJ00001770 | Фланец | 1 |
| 21 | YJ00001771 | Масляное уплотнение | 1 |
| 23 | YJ00001772 | Защитный чехол | 1 |
| 25 | J901025 | Болт | 1 |
| 26 | A590910 | Пружинная шайба | 12 |
| 27 | YJ00001775 | Шайба | 1 |
| 28 | YJ00001776 | Лубрикатор | 1 |
| 29 | YJ00001777 | Манжета | 1 |
| 30 | J271240 | Болт с шайбой | 4 |
| 30A | J901240 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 33 | YJ00002444 | Амортизатор резиновый | 4 |
| 34 | J950010 | Гайка | 7 |
| 34 | J950010 | Гайка | 8 |
| 36 | YJ40000911 | Кронштейн | 1 |
| 37 | YJ40000906 | Стойка | 1 |
| 38 | YJ00001882 | Амортизатор | 2 |
| 41 | YJ00001781 | Амортизатор резиновый | 2 |
| 42 | YJ00001782 | Кронштейн ограничитель | 1 |
| 43 | YJ00002445 | Амортизатор | 1 |
| 46 | Y418283 | Гайка нейлоновый | 4 |
| 48 | J222010 | Шайба | 4 |
| 49 | YJ00001784 | Защитный чехол | 1 |
| 50 | YJ00001880 | Крышка | 1 |
| 54 | YJ00001788 | Крышка | 1 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | YJ00001789 | Ограничитель резиновый | 2 |
| 58 | YJ00001790 | Пластина | 2 |
| 59 | J900840 | Болт | 4 |
| 62 | YJ40000919 | Рукоятка | 1 |
| 63 | YJ00001791 | Амортизатор резиновый | 2 |
| 64 | YJ00001792 замена: YJ00002862 | Пластина | 2 |
| 64 | YJ00002862 | Пластина | 2 |
| 65 | J900820 | Болт | 2 |
| 66 | YJ40000918 | Крюк | 1 |
| 68 | Y418824 | Плоская шайба | 1 |
| 69 | J281030 | Болт с шайбой | 3 |
| 69A | J901030 | Болт | 1 |
| 69B | 4486055 | Шайба | 1 |
| 70 | J281080 | Болт с шайбой | 1 |
| 70A | J901080 | Болт | 1 |
| 70B | 4486055 | Шайба | 1 |
| 71 | J901002 замена: M261011 | Болт | 1 |
| 71 | M261011 | Болт | 1 |
| 72 | YJ00001891 | Шайба | 1 |
| 73 | YJ00001956 | Вал шкив | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV40PFR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
