Защитный кожух — HITACHI ZV350PR-DE

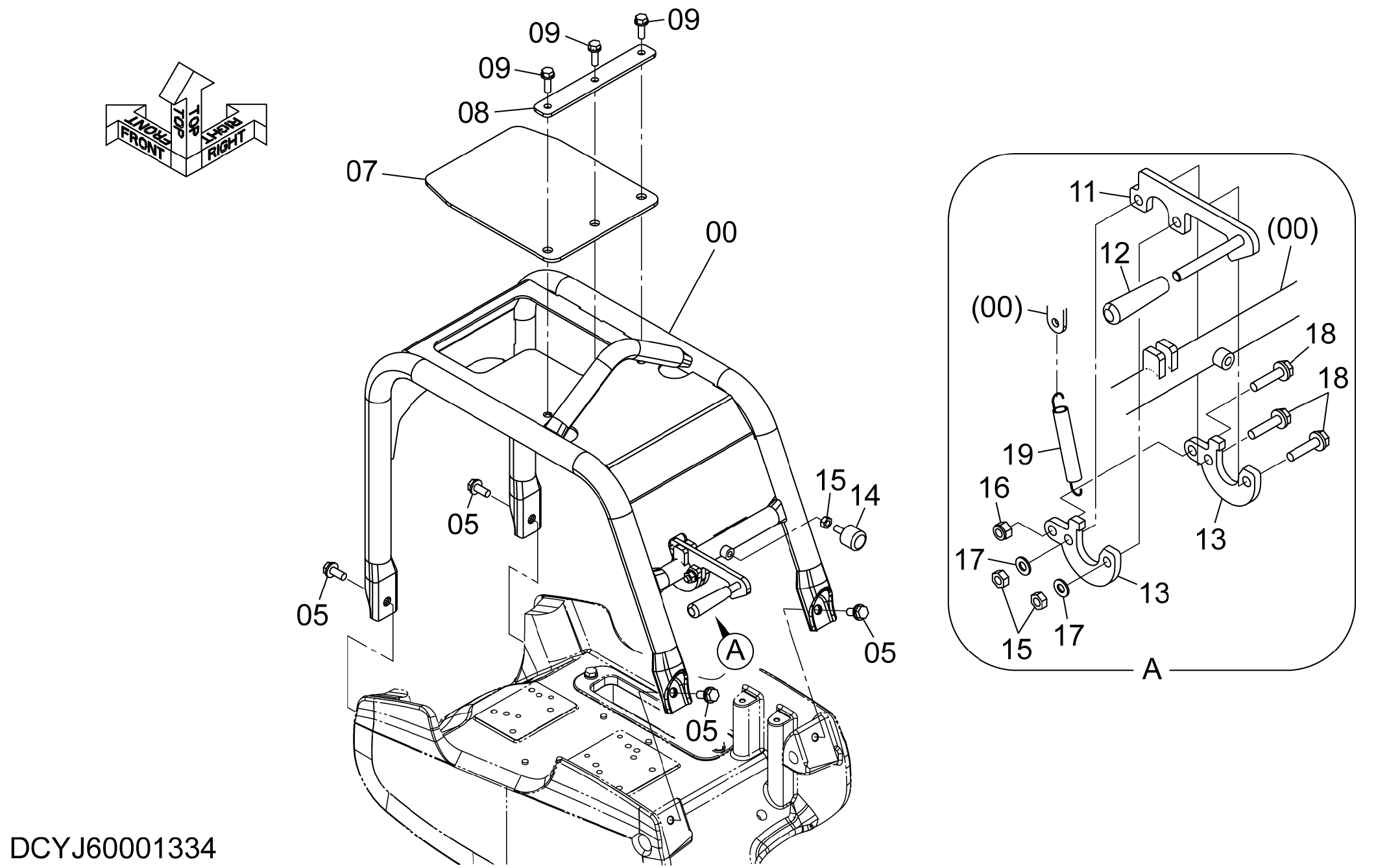

Заводская схема «Защитный кожух» для HITACHI ZV350PR-DE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ40001225 | Защитный кожух | 1 |
| 05 | J271230 | Болт с шайбой | 4 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | YJ00002648 | Пластина резиновый | 1 |
| 08 | YJ00002649 | Пластина | 1 |
| 09 | J271035 | Болт с шайбой | 3 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | YJ40001141 | Рукоятка | 1 |
| 12 | 4381064 | Рукоятка | 1 |
| 13 | YJ00002646 | Пластина | 2 |
| 14 | YJ00001882 | Амортизатор | 1 |
| 15 | J950010 | Гайка | 3 |
| 16 | Y418283 | Гайка нейлоновый | 1 |
| 17 | J222010 | Шайба | 2 |
| 18 | J271045 | Болт с шайбой | 3 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 3063332 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV350PR-DE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
