Электрооборудование — HITACHI ZV350PR-DE

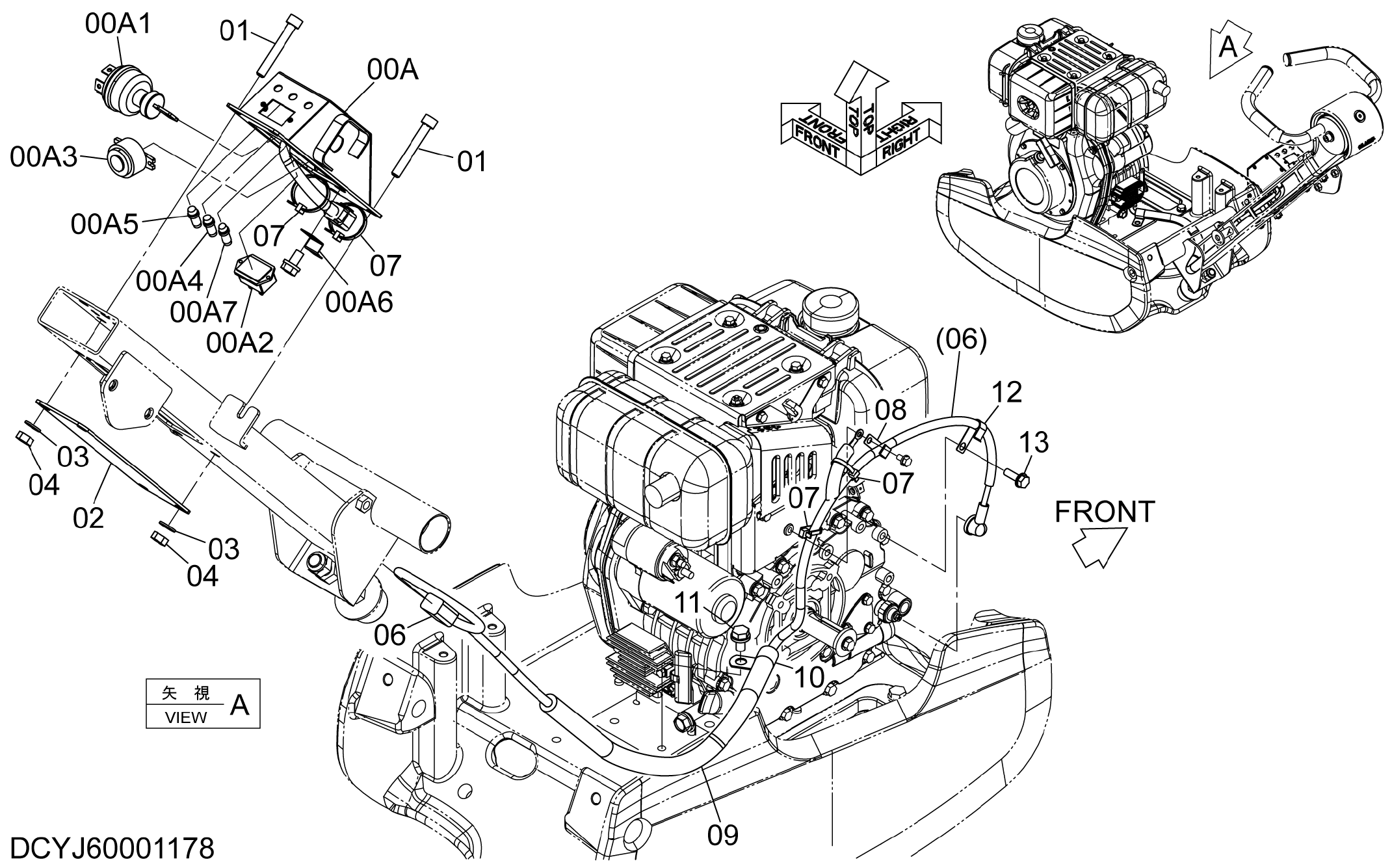

Заводская схема «Электрооборудование» для HITACHI ZV350PR-DE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | YJ00003226 | Короб управление | 1 |
| 00A2 | Y418319 | Измеритель хоур | 1 |
| 00A3 | YJ00003231 | Зуммер | 1 |
| 00A4 | YJ00003232 | Фонарь пилотный | 1 |
| 00A5 | YJ00003233 | Фонарь пилотный | 1 |
| 00A6 | 4668577 | Кронштейн | 1 |
| 00A7 | YJ00003237 | Фонарь пилотный | 1 |
| 01 | J781070 | Болт с внутренним шестигранником | 4 |
| 02 | YJ00002634 | Пластина | 1 |
| 03 | J222010 | Шайба | 4 |
| 04 | J950010 | Гайка | 4 |
| 06 | YJ00002656 | Жгут проводов | 1 |
| 07 | 4718642 | Ленточный зажим | 4 |
| 08 | YJ00002064 | Зажим жгут проводов | 1 |
| 09 | YJ00002836 | Защита шланга | 1 |
| 10 | 4190274 | Зажим | 1 |
| 11 | J271020 | Болт с шайбой | 1 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | YJ00000146 | Зажим жгут проводов | 1 |
| 13 | J260814 | Болт с шайбой | 1 |
| 13A | J900814 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV350PR-DE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
