Двигатель — HITACHI ZV350PR-DE

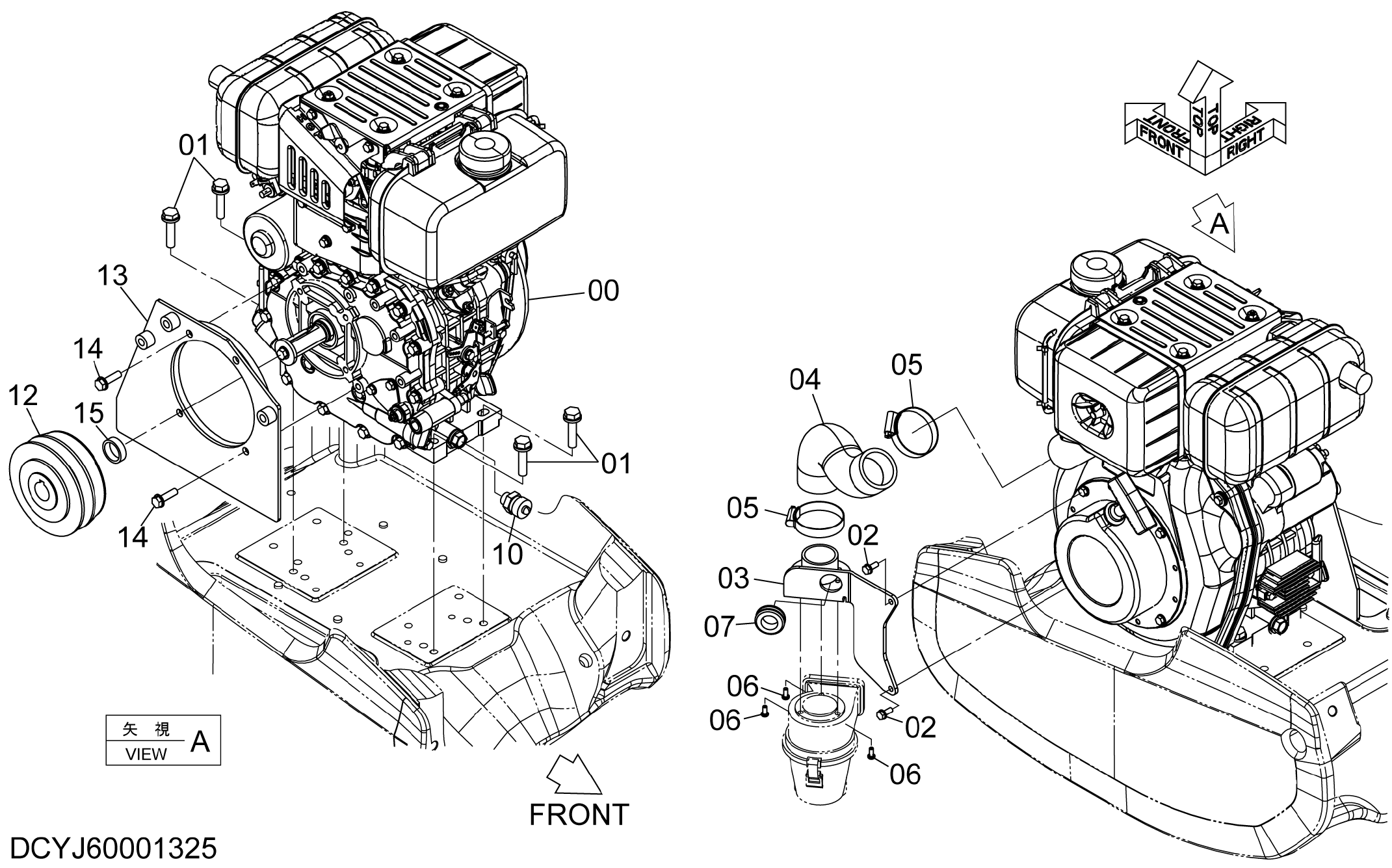

Заводская схема «Двигатель» для HITACHI ZV350PR-DE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ00002451 | Двигатель | 1 |
| 01 | J271045 | Болт с шайбой | 4 |
| 01A | J901045 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J260616 | Болт с шайбой | 2 |
| 02A | J900616 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | YJ40001121 | Кронштейн | 1 |
| 04 | YJ00002636 | Воздушный шланг | 1 |
| 05 | 4504198 | Хомут шланга | 2 |
| 06 | M430513 | Винт | 3 |
| 07 | 4208985 | Резиновая втулка | 1 |
| 10 | YJ00003119 | Адаптер | 1 |
| 12 | YJ00002993 | Муфта | 1 |
| 13 | YJ40001287 | Крышка | 1 |
| 14 | J260830 | Болт с шайбой | 4 |
| 14A | J900830 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | YJ00002595 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZV350PR-DE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
