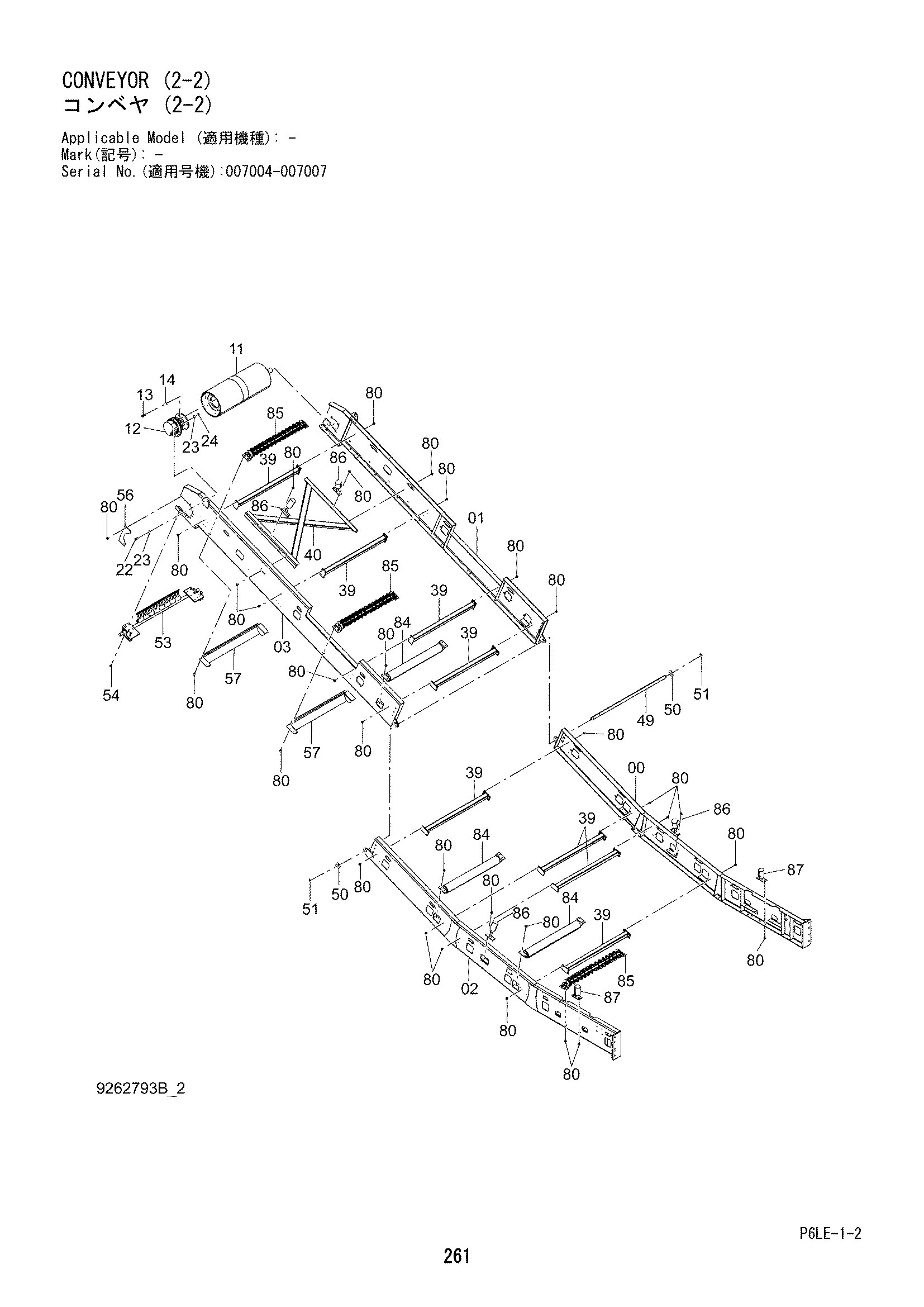

Конвейер (2-2) — HITACHI ZR950JC
Заводская схема «Конвейер (2-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024544 | Рама боковой (левый) | 1 |
| 01 | 6024545 | Рама боковой (левый) | 1 |
| 02 | 6024546 | Рама боковой (правый) | 1 |
| 03 | 6024547 | Рама боковой (правый) | 1 |
| 11 | 7050465 | Шкив привод | 1 |
| 12 | 4652615 | Гидромотор | 1 |
| 13 | M341840 | Болт с внутренним шестигранником | 6 |
| 14 | J222018 | Шайба | 6 |
| 22 | J921645 | Болт | 10 |
| 23 | J222016 | Шайба | 20 |
| 24 | J950016 | Гайка | 10 |
| 39 | 8090619 | Опора | 8 |
| 40 | 8104557 | Опора | 1 |
| 49 | 4486518 | Палец | 1 |
| 50 | A590142 | Плоская шайба | 2 |
| 51 | A766063 | Шплинт | 2 |
| 53 | 9262794 | Фильтр | 1 |
| 54 | J281035 | Болт с шайбой | 6 |
| 54A | J901035 | Болт | 1 |
| 54B | 4486055 | Шайба | 1 |
| 56 | 4652609 | Крышка | 1 |
| 57 | 8102506 | Крышка | 2 |
| 80 | J281030 | Болт с шайбой | 112 |
| 80A | J901030 | Болт | 1 |
| 80B | 4486055 | Шайба | 1 |
| 84 | 9265647 | Обратный каток | 3 |
| 85 | 9265648 | Спирал каток обратный | 3 |
| 86 | 9266376 | Направляющая каток (1) | 4 |
| 87 | 9266377 | Направляющая каток (2) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
