Топливный бак — HITACHI ZR950JC

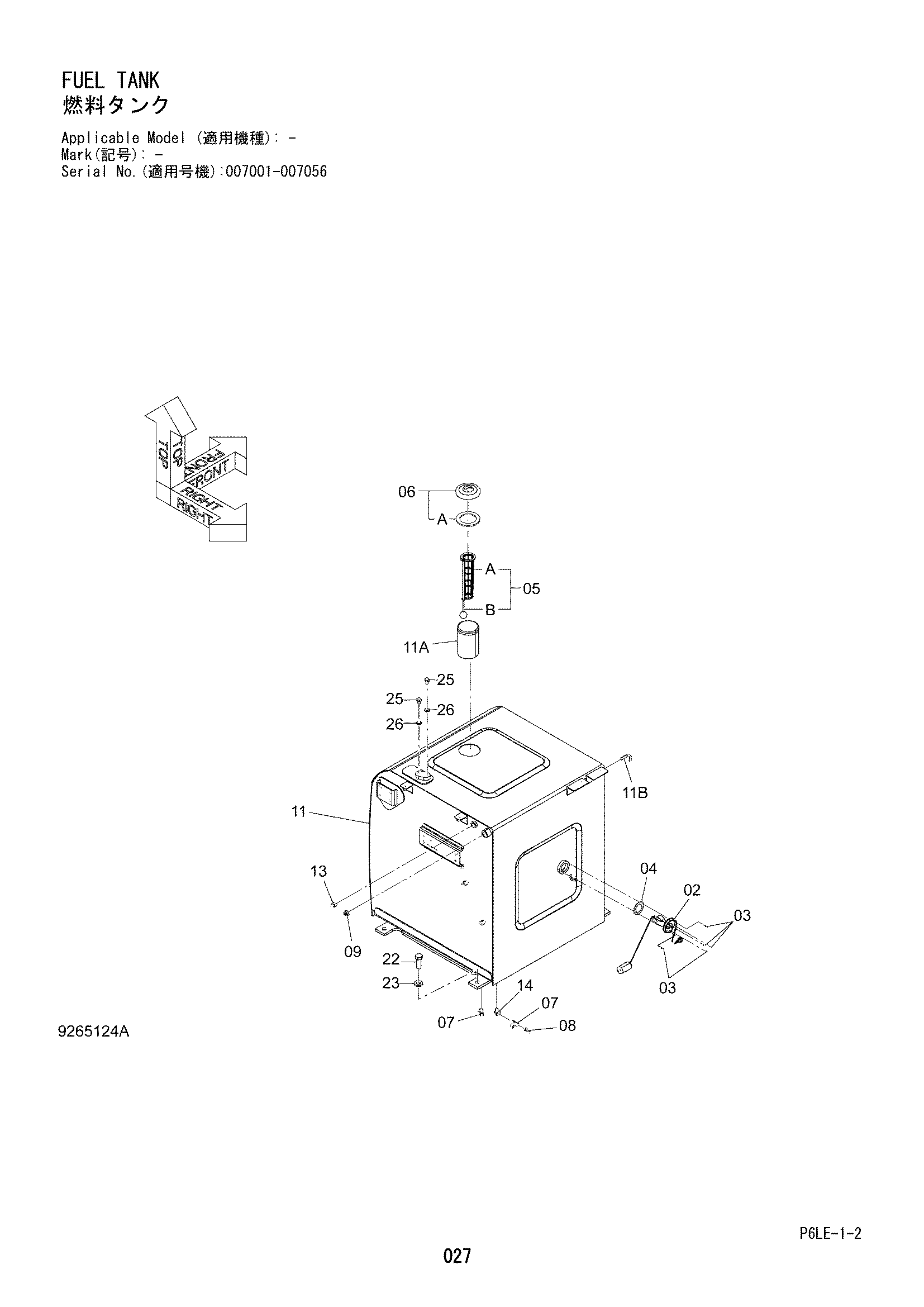

Заводская схема «Топливный бак» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4257128 | Поплавок | 1 |
| 03 | J450510 | Винт с шайбой | 5 |
| 04 | 4269607 | Манжета | 1 |
| 05 | 4353560 | Сетчатый фильтр | 1 |
| 05A | 4372619 | Сетчатый фильтр | 1 |
| 05B | 4372620 | Поплавок | 1 |
| 06 | 4361638 | Колпачок | 1 |
| 06A | 4168820 | Манжета резиновый | 1 |
| 07 | 4478378 | Шаровой клапан | 2 |
| 08 | 4449362 | Адаптер | 1 |
| 09 | 94-2014 | Пробка | 1 |
| 11 | 5010768 замена: 5011468 | Топливный бак | 1 |
| 11A | 4121497 | Трубка | 1 |
| 11B | 4602410 | Трубка | 1 |
| 13 | 4655968 | Пробка | 1 |
| 14 | 94-0630 | Угловой штуцер | 1 |
| 22 | J922055 | Болт | 4 |
| 23 | J222020 | Шайба | 4 |
| 25 | J901216 | Болт | 2 |
| 26 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
