Гриззлй кхуте (питатель блок) — HITACHI ZR950JC

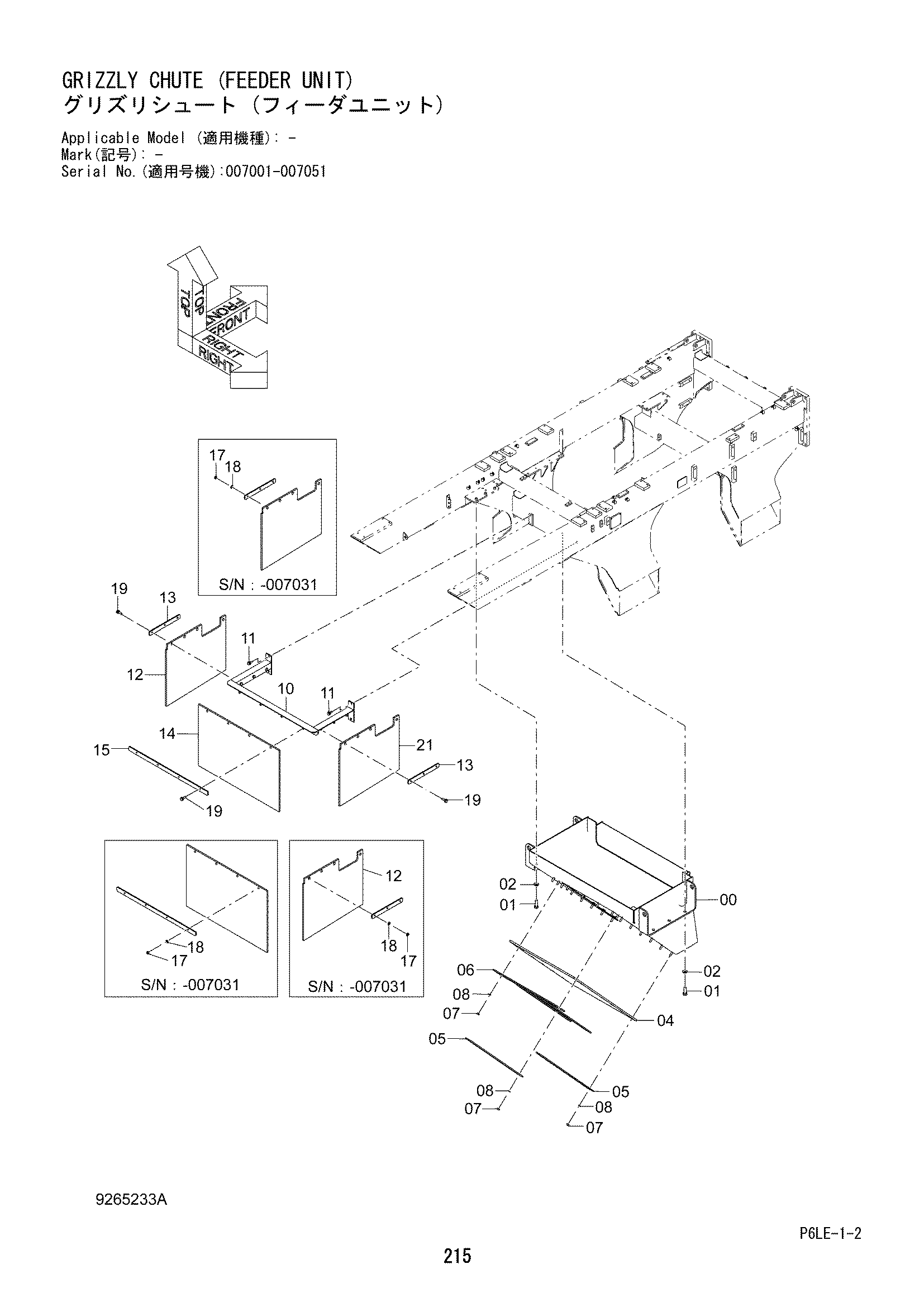

Заводская схема «Гриззлй кхуте (питатель блок)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024781 | Кхуте | 1 |
| 01 | J921650 | Болт | 6 |
| 02 | J222016 | Шайба | 6 |
| 04 | 4657228 | Резиновая прокладка | 1 |
| 05 | 4657193 | Пластина | 2 |
| 06 | 9766464 | Пластина | 1 |
| 07 | J950010 | Гайка | 19 |
| 08 | A590110 | Плоская шайба | 19 |
| 10 | 8105046 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 11 | J271020 | Болт с шайбой | 4 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4657197 | Пластина | 2 |
| 12 | 4657197 | Пластина | 1 |
| 13 | 4657195 | Пластина | 2 |
| 14 | 4657198 | Пластина | 1 |
| 15 | 4657196 | Пластина | 1 |
| 17 | J950010 | Гайка | 10 |
| 18 | A590110 | Плоская шайба | 10 |
| 19 | J271035 | Болт с шайбой | 10 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4675110 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
