Гидроцилиндр трубопроводы — HITACHI ZR950JC

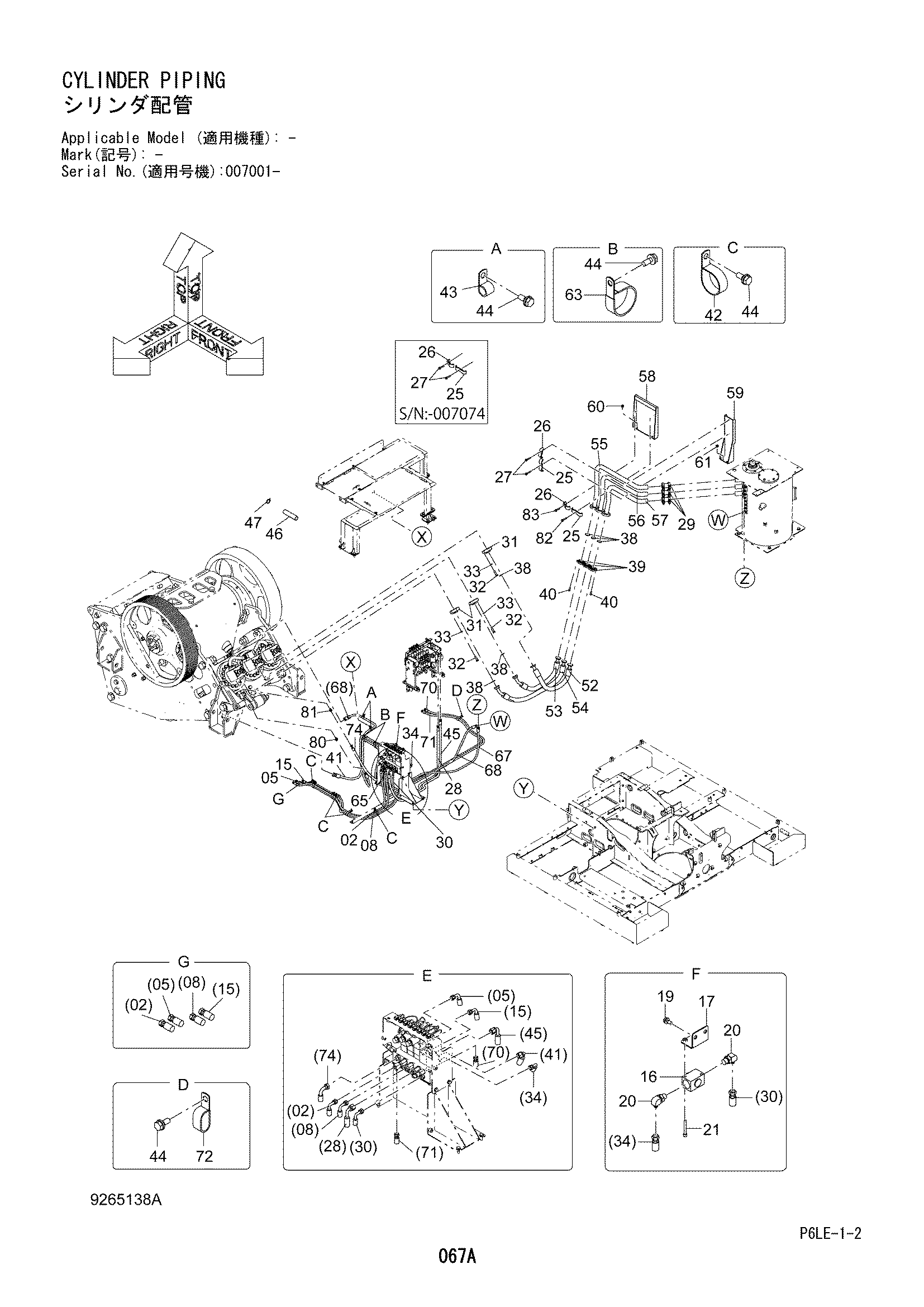

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4664103 замена: 4677422 | Шланг | 1 |
| 02 | 4677422 | Шланг | 1 |
| 05 | 4664104 замена: 4677423 | Шланг | 1 |
| 05 | 4677423 | Шланг | 1 |
| 08 | 4664105 замена: 4677424 | Шланг | 1 |
| 08 | 4677424 | Шланг | 1 |
| 15 | 4664107 | Шланг | 1 |
| 16 | 4287721 | Запорный клапан | 1 |
| 17 | 9766283 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | A852343 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | J780860 | Болт с внутренним шестигранником | 2 |
| 25 | 4031909 | Хомут | 2 |
| 26 | 4053697 | Хомут трубки | 2 |
| 27 | J271280 | Болт с шайбой | 4 |
| 27A | J901280 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 27 | J271280 | Болт с шайбой | 2 |
| 27A | J901280 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 4664109 | Шланг | 1 |
| 29 | 4067834 | Муфта | 3 |
| 29A | 4196260 | Уплотнение кольцо | 2 |
| 30 | 4664110 | Шланг | 1 |
| 31 | 4075854 | Разъёмный фланец | 6 |
| 32 | J921655 | Болт | 12 |
| 33 | J222016 | Шайба | 12 |
| 34 | 4664111 | Шланг | 1 |
| 38 | 4510169 | Уплотнительное кольцо | 6 |
| 39 | 965946 | Разъёмный фланец | 6 |
| 40 | J781240 | Болт с внутренним шестигранником | 12 |
| 41 | 4664114 | Шланг | 1 |
| 42 | 4190265 | Зажим | 4 |
| 43 | 4190273 | Зажим | 2 |
| 43 | 4190263 | Зажим | 2 |
| 44 | J271025 | Болт с шайбой | 11 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 44 | J271025 | Болт с шайбой | 9 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 44 | J271025 | Болт с шайбой | 8 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4664108 | Шланг | 1 |
| 46 | 4219918 | Резиновая втулка | 2 |
| 47 | 4055312 | Ленточный зажим | 10 |
| 52 | 4664172 | Шланг | 1 |
| 53 | 4664177 | Шланг | 1 |
| 54 | 4664178 | Шланг | 1 |
| 55 | 8107726 | Обратная трубка | 1 |
| 56 | 8107727 | Обратная трубка | 1 |
| 57 | 8107728 | Обратная трубка | 1 |
| 58 | 8107729 | Кронштейн | 1 |
| 59 | 8107730 | Кронштейн | 1 |
| 60 | J281035 | Болт с шайбой | 2 |
| 60A | J901035 | Болт | 1 |
| 60B | 4486055 | Шайба | 1 |
| 61 | J281025 | Болт с шайбой | 2 |
| 61A | J901025 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 63 | 4193816 | Зажим | 2 |
| 65 | 4327294 | Защитный кожух | 15 |
| 67 | 4666012 | Шланг | 1 |
| 68 | 4666028 | Шланг | 1 |
| 70 | 4668837 замена: 4677311 | Шланг | 1 |
| 70 | 4677311 | Шланг | 1 |
| 71 | 4668838 замена: 4677312 | Шланг | 1 |
| 71 | 4677312 | Шланг | 1 |
| 72 | 4190266 | Зажим | 3 |
| 72 | 4190266 | Зажим | 1 |
| 74 | 4669387 | Шланг | 1 |
| 80 | 4671856 | Разъём | 1 |
| 81 | 4671857 | Разъём | 1 |
| 82 | J271265 | Болт с шайбой | 1 |
| 82A | J901265 | Болт | 1 |
| 82B | J222012 | Шайба | 1 |
| 83 | J271270 | Болт с шайбой | 1 |
| 83A | J901270 | Болт | 1 |
| 83B | J222012 | Шайба | 1 |
