Гидрораспределитель — HITACHI ZR950JC

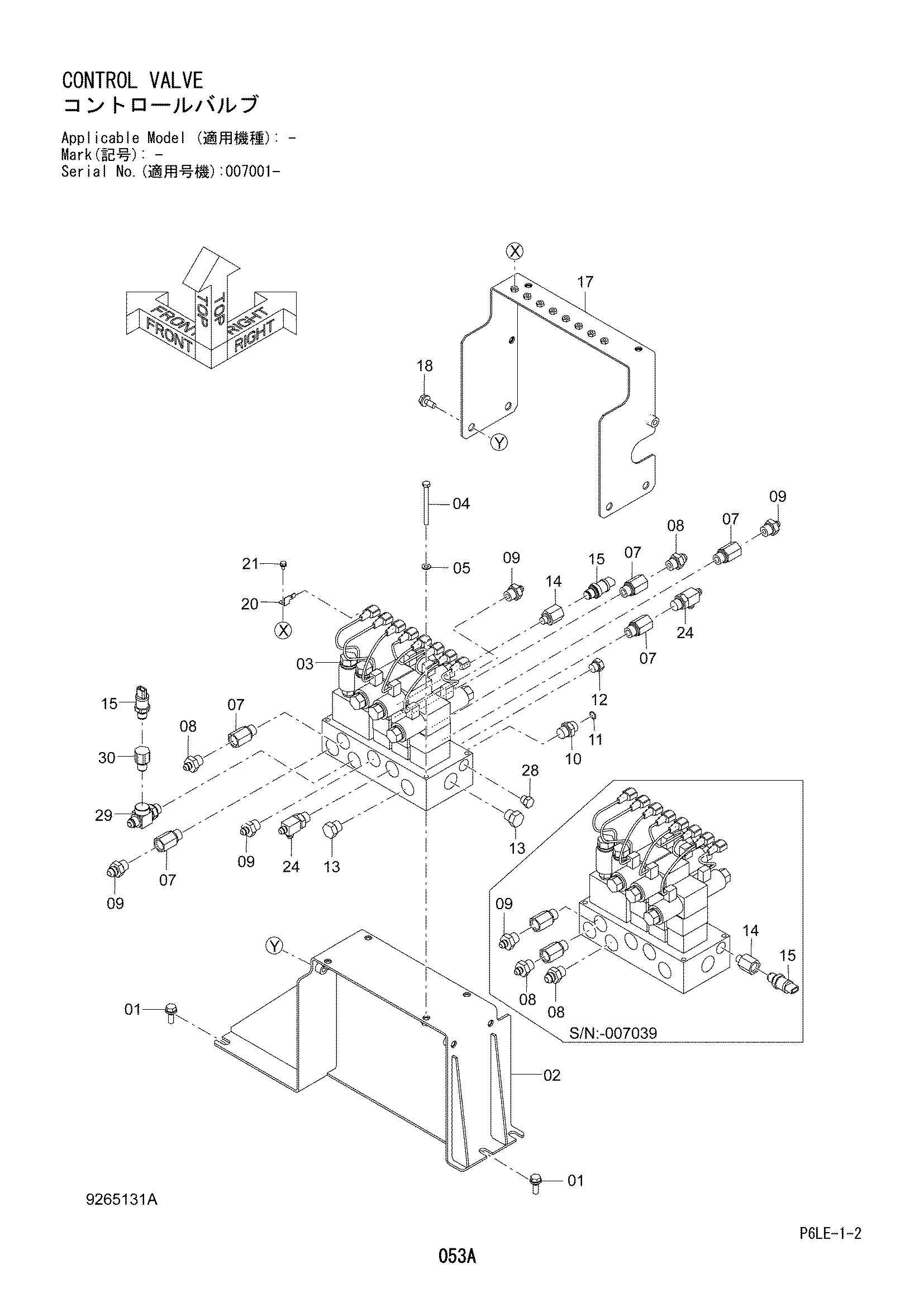

Заводская схема «Гидрораспределитель» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 замена: J281030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 01 | J281030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 7051937 | Кронштейн | 1 |
| 03 | 4652560 | Блок клапанов | 1 |
| 04 | J900890 | Болт | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 07 | 4406267 | Переходник | 5 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852143 | Адаптер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853144 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4138938 | Уплотнительное кольцо | 1 |
| 12 | A885003 | Пробка | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A885004 | Пробка | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4463607 | Переходник S | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4463607 | Переходник S | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4436271 | Датчик давления | 2 |
| 15A | 4365826 | Уплотнительное кольцо | 1 |
| 17 | 8105389 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4252767 | Кронштейн | 8 |
| 21 | J260610 | Болт с шайбой | 8 |
| 21A | J900610 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 24 | A852443 | Тройник | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A885002 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4465713 | Тройник | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4680239 | Соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
