Электрооборудование (3) — HITACHI ZR950JC

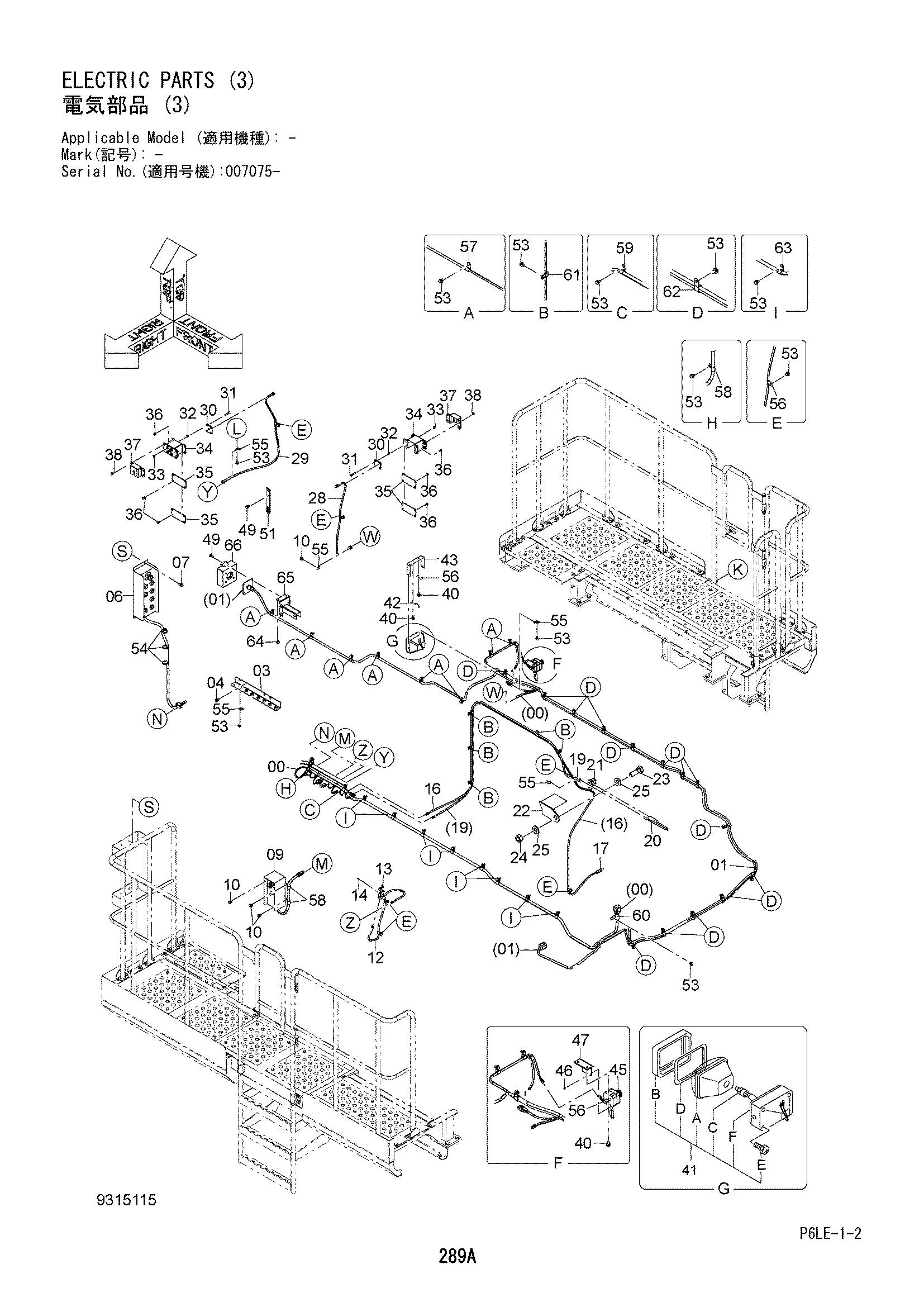

Заводская схема «Электрооборудование (3)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2053648 | Жгут проводов | 1 |
| 01 | 2057765 | Жгут проводов | 1 |
| 03 | 9766487 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4657755 | Короб управление | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4664738 | Короб управление | 1 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4601948 | Трос | 1 |
| 13 | 4454138 | Выключатель концевой | 1 |
| 14 | J780516 | Болт с внутренним шестигранником | 2 |
| 16 | 4665841 | Разъём трос | 1 |
| 17 | 4675991 | Датчик строке | 1 |
| 19 | 4671536 | Жгут проводов | 1 |
| 20 | 4657815 | Выключатель | 1 |
| 21 | 4671921 | Хомут трубки | 1 |
| 22 | 8109118 | Кронштейн | 1 |
| 23 | J923090 | Болт | 1 |
| 24 | J950030 | Гайка | 1 |
| 25 | J222030 | Шайба | 2 |
| 28 | 4669596 | Датчик уровень | 1 |
| 29 | 4669610 | Датчик уровень | 1 |
| 30 | 4657859 | Пластина | 2 |
| 31 | J780845 | Болт с внутренним шестигранником | 8 |
| 32 | 4656665 | Пружина | 8 |
| 33 | J950008 | Гайка | 8 |
| 34 | 8111393 | Кронштейн | 2 |
| 35 | 4666787 | Крышка | 4 |
| 36 | J260816 | Болт с шайбой | 24 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | 9766488 | Кронштейн | 2 |
| 38 | J260820 | Болт с шайбой | 8 |
| 38A | J900820 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 40 | J271025 | Болт с шайбой | 4 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4274478 | Фара | 1 |
| 41A | 4285646 | Рассеиватель | 1 |
| 41B | 4285647 | Обод | 1 |
| 41C | 4285648 | Лампа | 1 |
| 41D | 4288342 | Прокладка | 1 |
| 41E | J900616 | Болт | 2 |
| 42 | 4345263 | Жгут проводов | 1 |
| 43 | 4447521 | Кронштейн | 1 |
| 45 | 4660165 | Выключатель | 1 |
| 46 | J450412 | Винт с шайбой | 2 |
| 47 | 4447460 | Кронштейн | 1 |
| 49 | J271025 | Болт с шайбой | 6 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4705396 | Крюк | 1 |
| 53 | J271020 | Болт с шайбой | 53 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4055312 | Ленточный зажим | 3 |
| 55 | 4282175 | Кронштейн | 10 |
| 56 | 4190261 | Зажим | 8 |
| 57 | 4190275 | Зажим | 8 |
| 58 | 4190253 | Зажим | 3 |
| 59 | 4190274 | Зажим | 1 |
| 60 | 4190263 | Зажим | 1 |
| 61 | 4192018 | Зажим | 5 |
| 62 | 4190292 | Зажим | 14 |
| 63 | 4192035 | Зажим | 8 |
| 64 | J281025 | Болт с шайбой | 2 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 65 | 8122619 | Крышка | 1 |
| 66 | 8122620 | Короб разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
