Конвейер (1-1) — HITACHI ZR950JC

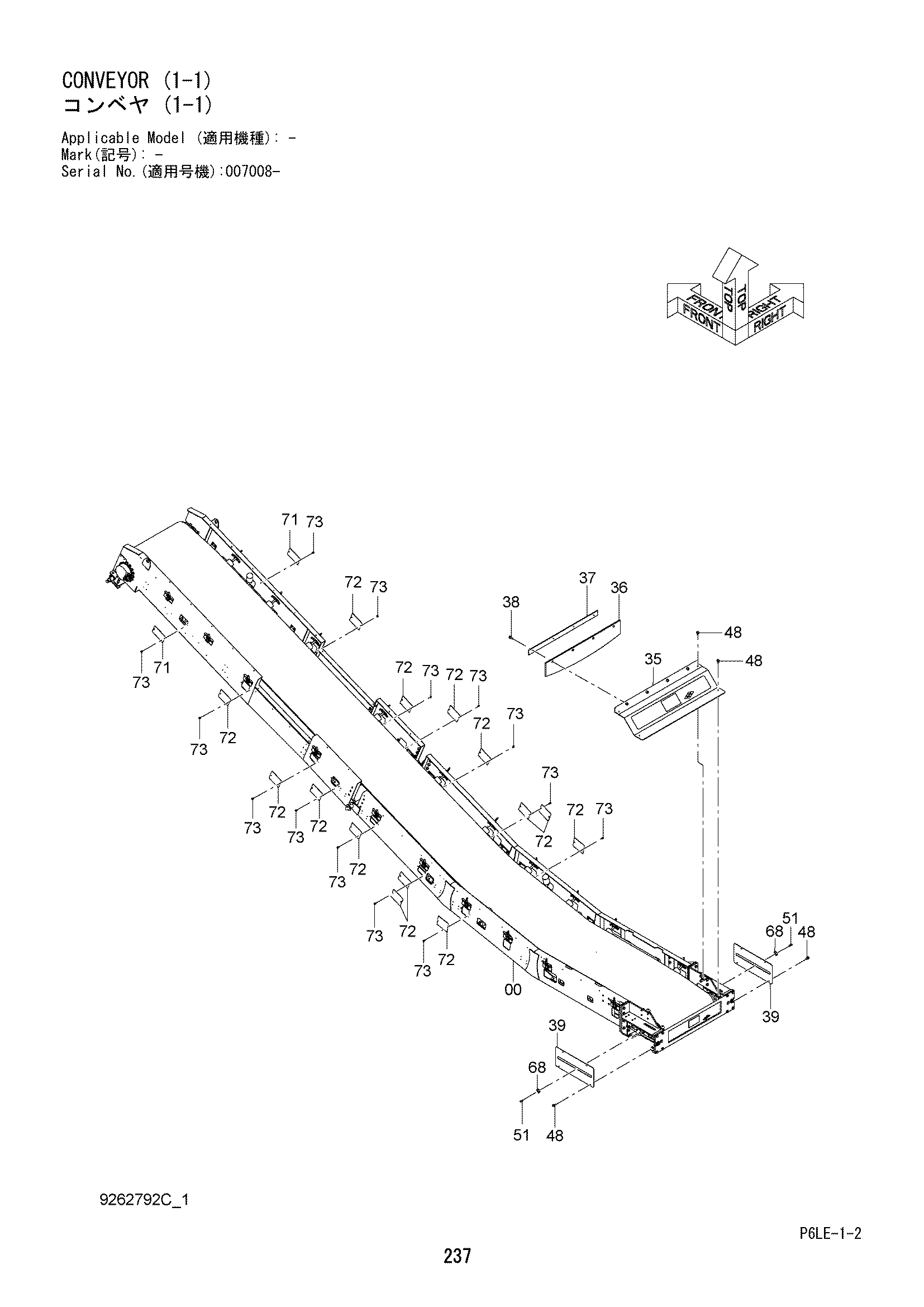

Заводская схема «Конвейер (1-1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 35 | 7052006 | Крышка | 1 |
| 36 | 4652712 | Резиновая прокладка | 1 |
| 37 | 4652711 | Штанга плоский | 1 |
| 38 | J271035 замена: 4432554 | Болт с шайбой | 4 |
| 38A | J901035 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 38 | 4432554 | Болт флусх | 4 |
| 39 | 4664689 | Крышка | 2 |
| 48 | J271025 | Болт с шайбой | 12 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | J780830 | Болт с внутренним шестигранником | 2 |
| 68 | J950008 | Гайка | 2 |
| 71 | 4714065 | Крышка | 2 |
| 72 | 4689836 | Регулировочная шайба | 14 |
| 73 | J271025 | Болт с шайбой | 30 |
| 73A | J901025 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
