Конвейер (2-1) — HITACHI ZR950JC

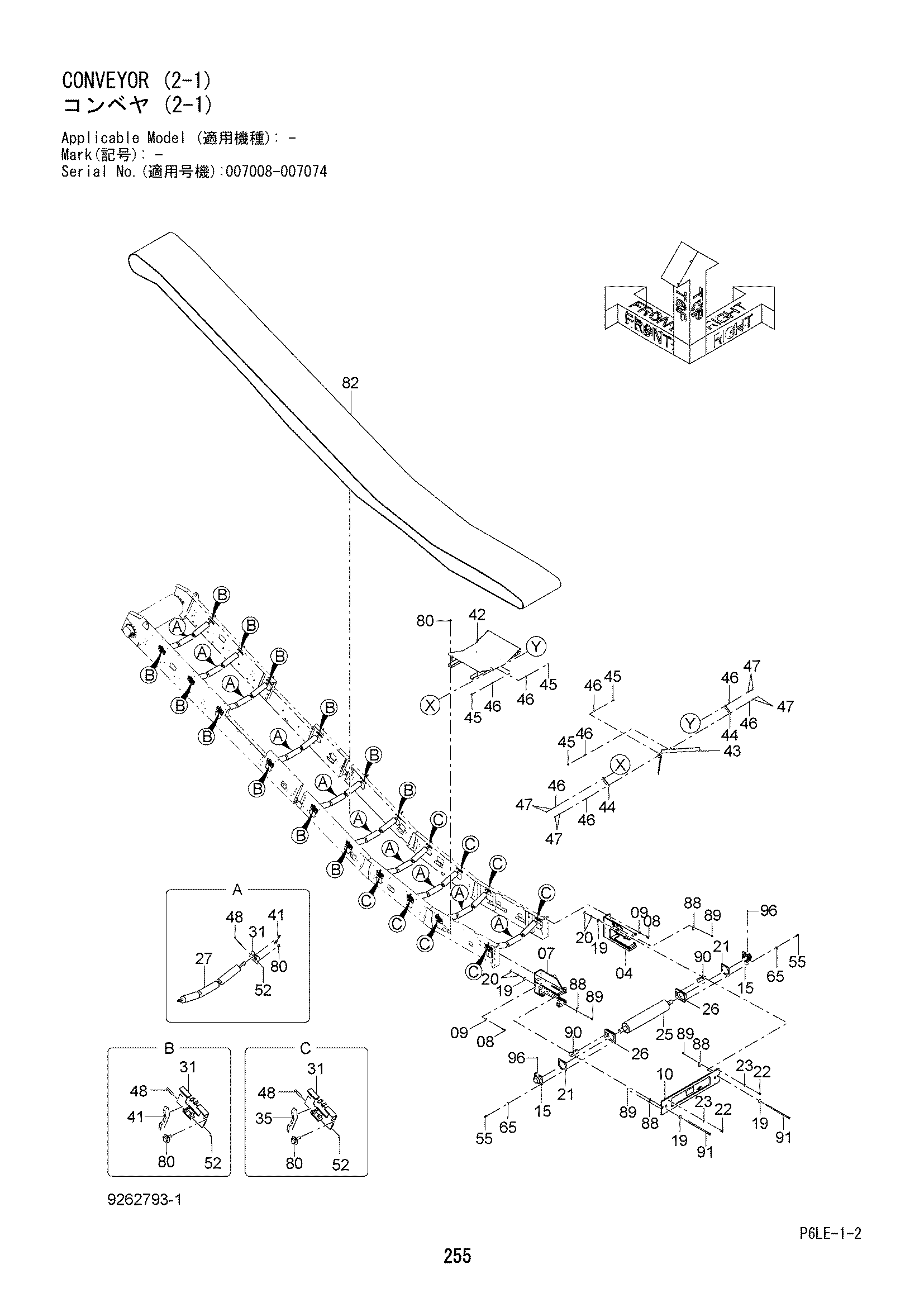

Заводская схема «Конвейер (2-1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	6025214	Рама таил	1
07	6025220	Рама таил	1
08	J921660	Болт	8
09	J222016	Шайба	8
10	8107830	Пластина концевой	1
15	4652644	Подшипник. блок	2
19	4652647	Шайба	4
20	4359107	Гайка	4
21	4664705	Пластина скольжение	2
22	J921645	Болт	8
23	J222016	Шайба	8
25	7050466	Шкив таил	1
26	4664704	Пластина скольжение	2
27	4650931	Ролик	10
31	9767040	Механизм натяжения	20
35	4664706	Рычаг	8
41	4662286	Рычаг	12
42	7050490	Опора	1
43	8074609	Отвал	1
44	4652608	Тяга	2
45	J901035	Болт	4
46	A590110	Плоская шайба	8
47	J950010	Гайка	8
48	4662288	Палец	20
52	4022696	Стопорный палец	20
55	J921660	Болт	8
65	J222016	Шайба	8
80	J281030	Болт с шайбой	44
80A	J901030	Болт	1
80B	4486055	Шайба	1
82	4649435 замена: 4708446	Ремень	1
82	4708446	Ремень	1
88	4664703	Стопорная пластина	4
89	J271025	Болт с шайбой	8
89A	J901025	Болт	1
89B	J222010	Шайба	1
90	9767253	Гайка регулировочный	2
91	9767254	Болт регулировочный	2
96	J75481	Пресс-маслёнка	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
