Гидроножницы трубопроводы — HITACHI ZR950JC

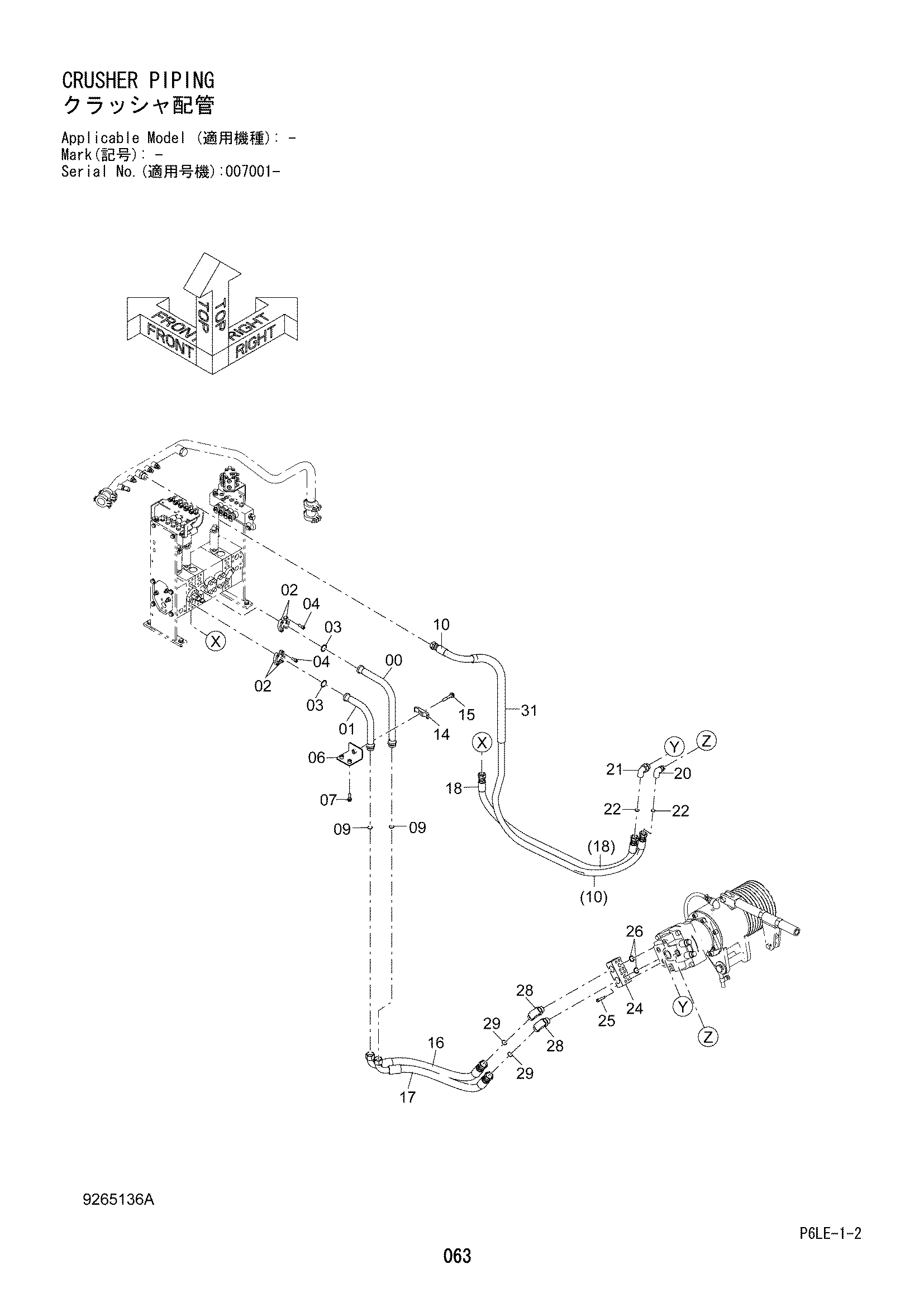

Заводская схема «Гидроножницы трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105586 | Трубка | 1 |
| 01 | 8105587 | Трубка | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 8105588 | Кронштейн | 1 |
| 07 | J271040 | Болт с шайбой | 2 |
| 07A | J901040 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | 4664153 | Шланг | 1 |
| 14 | 4053599 | Хомут трубки | 1 |
| 15 | J271270 | Болт с шайбой | 1 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4664184 замена: 4675987 | Шланг | 1 |
| 16 | 4675987 | Шланг | 1 |
| 17 | 4664185 замена: 4676012 | Шланг | 1 |
| 17 | 4676012 | Шланг | 1 |
| 18 | 4664159 | Шланг | 1 |
| 20 | 4202404 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4202113 | Угловой штуцер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 24 | 3088320 | Блок | 1 |
| 25 | J781065 | Болт с внутренним шестигранником | 8 |
| 26 | 971489 | Уплотнительное кольцо | 2 |
| 28 | A853388 | Угловой штуцер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 2 |
| 31 | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
